| Elektriksel parametreler |
| Güç Kaynağı (AC/DC) |
AC85-400V / DC85-330V
Güç tüketimi: <4VA |
| Measurement Parameters |
Gerilim (Ph-N); Gerilim (Ph-Ph); Akım; Frekans; PF;
Aktif Güç(W); Reaktif Güç(Q); Görünür Güç(S),
2. ila 49. harmonikler (isteğe bağlı) |
| Harmonikler |
TFaz geriliminin toplam harmonik oranı
Akımın toplam harmonik oranı
Faz geriliminin 2. ila 63. harmonik oranı
Akımın 2. ila 63. harmonik oranı |
| Maksimum Değer & Minimum Değer |
Gerilim, akım, frekans, aktif güç, reaktif güç, görünür güç, talepP, talepQ, talepS. |
| Hesaplama |
İleri aktif güç enerjisi
Ters aktif güç enerjisi
İleri aktif güç enerjisi
Ters reaktif güç enerjisi |
| Ölçüm Aralığı |
0-800V, 0-10A, 45-65Hz, -1 ~ 0 ~ 1 |
| Ölçüm Doğruluğu |
Gerilim: %0,5 RD±%0,05FS
Akım: %0,5 RD±%0,05FS
Aktif Güç: %0,5 RD±%0,05FS
Reaktif Güç: %1,5 RD + %0,05FS
Görünür güç: %0,5 RD + %0,1FS
Güç Faktörü: %0,5RD
Frekans: %0,05RD
Aktif Enerji: %0,5 |
| Maksimum Talep |
Ia, Ib, Ic, ΣPtotal, ΣQtotal, ΣStotal, 15 dakika |
| Ekran |

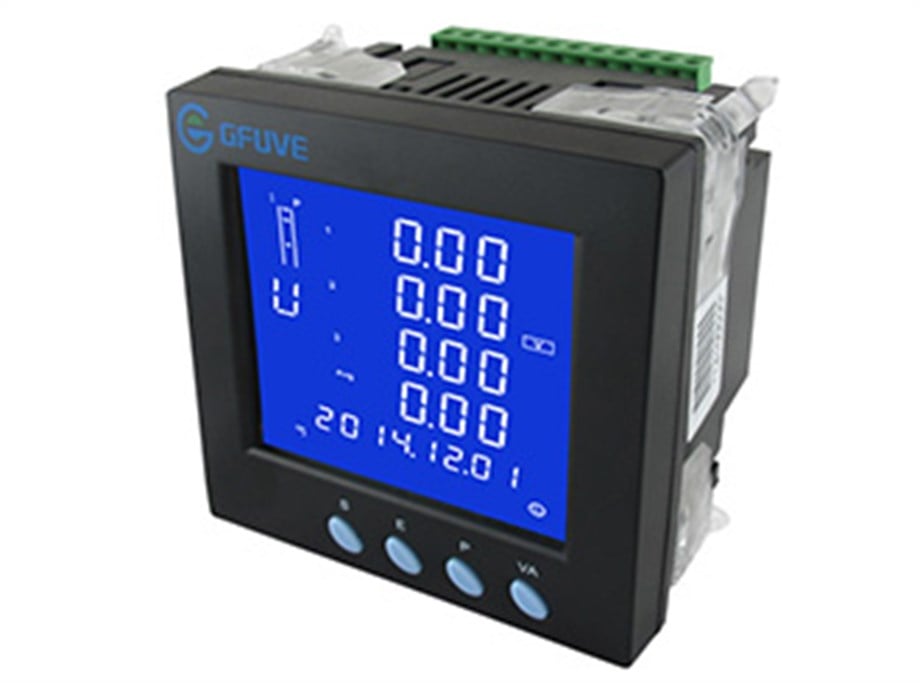

Mavi arka aydınlatmalı LCD Ekran
5 ekran figürü
4 işlem tuşu |
| İletişim |
Destek RS-485 arayüz portu, 32 (128) Ağ
ModBus-TCP/IP SNMP iletişim protokolü
Ethernet 10/100M bağlantı noktası (RJ45) |
| Hafıza |
2M yerleşik bellek, 16M'ye kadar genişletilebilir Veri döngüsü aralığı son kullanıcılar tarafından 1 dakika ila 60 dakika arasında ayarlanabilir Varsayılan 15 dakikadır Verileri bir PC aracılığıyla okuyabilir, ayrıca yazılımdan oynatılacak ve depolanacak verileri seçebilirsiniz. |
| Programlanabilir |
Ölçüm sistemi: 3P4W/3P3W vbDönüşüm Oranı: PT 1-10000; CT 1-10000 |
| Enerji Nabzı |
Aktif ve reaktif enerji puls çıkışı sağlar
Darbe parametreleri seçilebilir
Aralık: 0,1-10000kWh/kvarh
Kuru kontak çıkışı (1Ax100V) |
| Bağlantı Modu |
3P4W, 3P4W BAL, 3P3W, 3P3W BAL, 1P3W, 1P2W |
| Baud |
1200-57600, Standard 38400 |
| Mekanik parametreler |
| Boyutlar (U x G x Y) (mm) |
96x96x12.8 |
| Montaj |
Panel montajı
Trepanning: 92x92mm
Kurulum kalınlığı: 51mm |
| Çevresel koşullar |
| Sıcaklık |
-5 to +50 °C |
| Nem |
20-%95 bağıl nem, yoğuşma olmadan |
| Garanti Kapsamı |
Üç yıl garanti |
