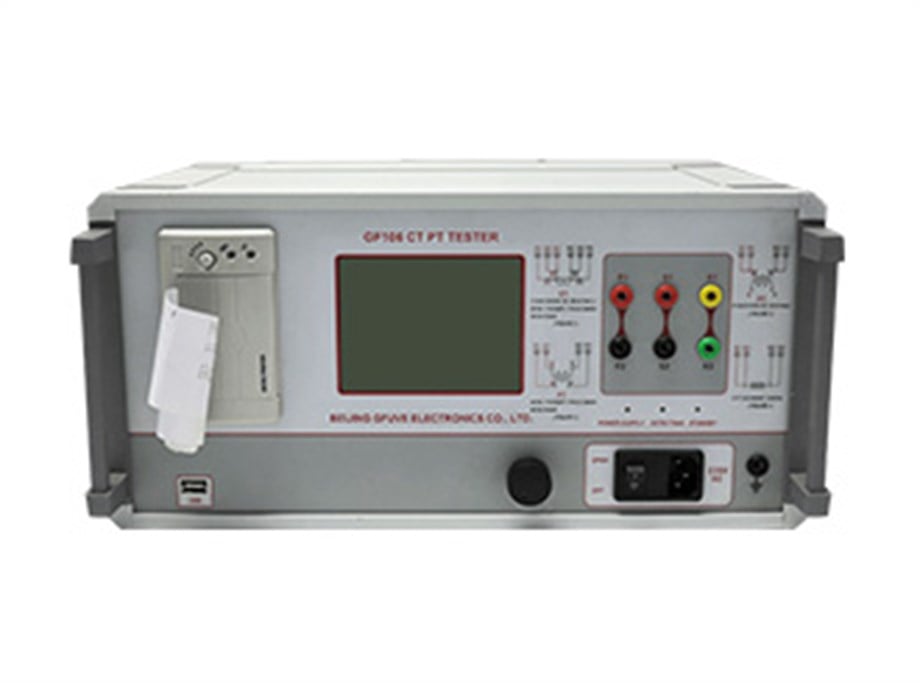

GFUVE GF106 CT PT TESTER GF106 CT PT TEST CİHAZI
Sepetteki Son Fiyat
Fiyat
:
$0.00 + KDV
KDV Dahil
:
$0.00
Sepet Fiyatı
:
Tahmini Teslim Süresi
:
:
Teklif İste
Teknik Döküman
GF106 CT/PT TESTER esas olarak saha testleri için kullanılır, ölçümleri (M) ve koruma (P) sınıfı CT, PT ve TYP sınıfı CT'yi tamamlayabilir. Saha baskısını destekleyen LCD, kendinden donanımlı mini tip yazıcıyı benimseyin; basit ve rahat kullanım ile veri dökümü için USB flash disk kullanımını destekler.
ÖZELLİKLER
Çeşitli CT/PT tiplerinin kararlı ve geçici durum karakteristik testleri
Gelişmiş güç teknolojisinin kullanımı, test diz noktası 40kV'a kadar ulaşır
Harici başka yardımcı ekipman yok, tüm test öğelerini tamamlamak için tek başına
CT testi, test etmesi kolay, yük testi hariç tüm testler aynı kablo bağlantısını kullanıyor
Termal yazıcıya sahiptir, böylece test sonuçlarını yerinde yazdırabilir
Diz noktası akımı ve gerilimi gibi parametreler
10'luk hata eğrisi, %5'lik hata eğrisi gibi parametreler
Cihaz, cihaz kapatıldığında kaybolmayacak 3000 grup test verisini depolayabilir.
Veriler testten sonra görüntülenebilir ve analiz edilebilir veya USB disk aracılığıyla PC'ye aktarılabilir ve bir Word dosyası raporu üretilebilir
Taşınabilirlik: ağırlık < 12kg
FONKSİYON
| I. Akım Trafosu (CT) |
II. Gerilim Transformatörü (PT) |
| 1. Mıknatıslanma eğrisi |
1. Uyarma karakteristik testi |
| 2. Dönüşüm oranı testi |
2. Dönüşüm oranı testi |
| 3. Polarite |
3.Polarite |
| 4. 5 ve %10 hata eğrisi |
4. Oran hatası, fazlar |
| 5. Akım Enjeksiyonu |
5. Degauss |
| 6. Degauss |
6. Diz noktası değerinin hesaplanması |
| 7. Oran hatası, fazlar |
7. Gerçek ikincil yük (yük), test (yük) |
| 8. Uyarma diz noktası değerinin otomatik hesaplanması |
8. Direnç testi |
| 9. Gerçek ikincil yük testi (yük) (yük testi) |
| 10. Direnç testi |
| 11. Sekonder sargı zaman sabiti (Ts) |
| 12. Remanans katsayısı (Kr) |
| 13. Geçici boyutlandırma faktörü (Ktd) |
| 14. Tepe anlık hata (Er) |
| 15. Mıknatıslanma endüktansı (LU) |
PARAMETRELER
| Elektriksel parametreler |
| Doğruluk |
0.05%, 0.1% |
| Güç kaynağı |
AC 220V±10% or AC 110V±10%, 50/60Hz |
| Uyarma çıkış gerilimi |
0-220Vrms |
| Uyarma çıkış akımı |
0-5Arms (20A tepe değeri) |
| Otomatik frekans değişim aralığı |
0.1-60Hz |
| Eşdeğer uyarma gerilimi |
≤5000V |
| Doğruluk |
≤0.5% (0.2%RD+0.3%RG) |
| Sekonder sargı DC direnç ölçümü |
Aralık |
0.1-300Ω |
| Doğruluk |
≤0.5% (0.2%RD+0.3%RG) |
| İkincil gerçek yük ölçümü |
Aralık |
5VA-1000VA |
| Doğruluk |
≤0.5% (0.2%RD+0.3%RG)±0.1VA |
| CT/PT faz hatası ölçümü |
Doğruluk |
±4min |
| Çözünürlük |
0.01min |
| CT oranı hata ölçümü |
Aralık |
1-30000 |
| Doğruluk |
≤0.5% |
| PT oranı hata ölçümü |
Aralık |
1-10000 |
| Doğruluk |
≤0.5% |
| Standartlar |
| Referans standartları |
GB1207-2006, GB1208-2006, GB16847-1997
IEC60044-1, IEC60044-6, IEC61869-2-2012 |
| Güvenlik standartları |
GB 4793.1-2007 |
| EMC |
EMC standardı 89/336/EEC |
| FCC Bölüm 15 Sınıf A Alt Bölüm B |
| IEC 1000-4-2/3/4/6 |
| Mekanik parametreler |
| Genel boyut (U x G x Y) (mm) |
410 x 250 x 300 |
| Ağırlık (kg) |
≤10 |
| Çevresel koşullar |
| Bağıl nem oranı |
90RH% |
| Çalışma sıcaklığı |
-10°C to +40°C |
| Yükseklik |
≤2000m |
ANA FONKSİYONLAR
| Test maddeleri başlıca şunları içerir |
| Sabit |
Geçici |
| uyarma karakteristiği |
ikincil sargı zaman sabiti (Ts) |
| dönüştürme oranı |
remanans katsayısı (Kr) |
| polarite |
geçici boyutlandırma faktörü (Ktd) |
| oran hatası |
en yüksek anlık hata (Er) |
| aşamaları |
mıknatıslanma endüktansı (LU) |
| 5 ve %10'luk hata eğrileri |
diğer parametreler |
| Direnç |
| ikincil yük |
