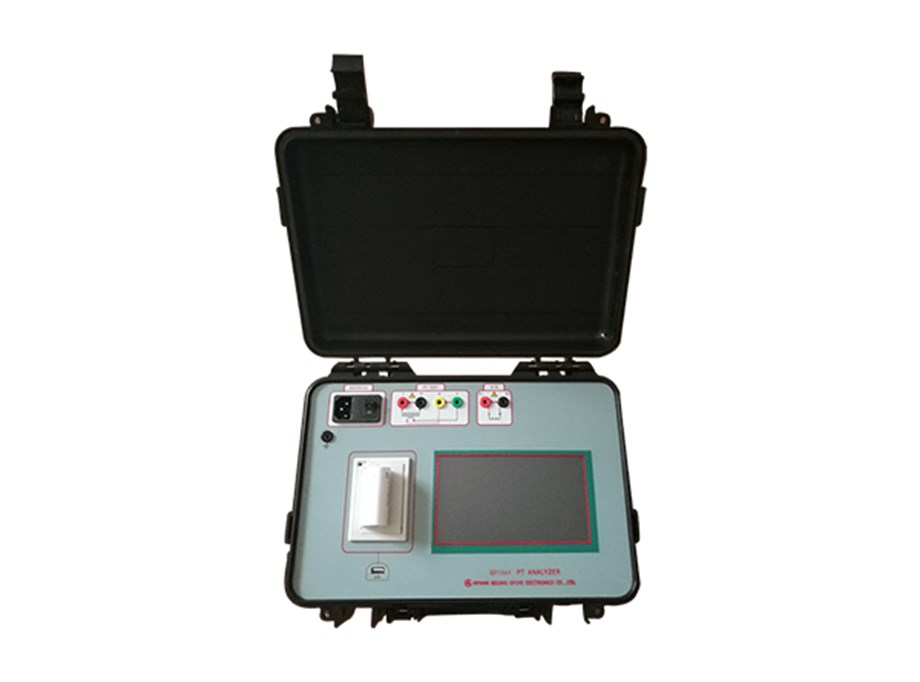

GF1061PT, yüksek doğrulukta gerilim trafosu testleri sunan ilk taşınabilir cihazdır (4,8 kg). Bu, GF1061PT'nin yalnızca elektriksel performans kontrolleri için değil, aynı zamanda sınıf doğrulama ve kalibrasyon için de kullanılmasına olanak tanır. Her türlü endüktif gerilim transformatörünün (VT'ler veya PT'ler) ve kapasitif gerilim transformatörlerinin (CVT'ler) hem koruma hem de ölçüm amaçlı hızlı testlerini gerçekleştirir. Hafif tasarımı, güç sistemi şebekelerinde yerinde testler ve kalibrasyon görevleri için idealdir.
AÇIKLAMA
Bir üretici veya test laboratuvarı olarak GF1061PT'yi üretim tesislerinizde ve test/geliştirme laboratuvarlarınızda kullanabilirsiniz. ölçümleri (M) ve koruma (P) sınıfı PT'yi tamamlayabilir. 7 inç dokunmatik TFT renkli LCD, sahada yazdırmayı destekleyen kendinden donanımlı mini tip yazıcı benimseyin; veri dökümü için USB flash disk kullanımını destekler. GF1061PT taşınabilir PT test cihazı, IEEE ve IEC standartlarına göre PT'ler için en eksiksiz ve kullanımı kolay test sistemidir.
ÖZELLİKLER
Çeşitli tipte ölçüm ve koruma VT'leri ve CVT'lerinin testleri
Gelişmiş güç teknolojisinin kullanımı, test diz noktası 80kV'a kadar ulaşır
Harici başka yardımcı ekipman yok, tüm test öğelerini tamamlamak için tek başına
Oran, faz, polarite, kapasitif oran gibi testler
PT testi, test etmesi kolay, yük testi hariç tüm testler aynı kablo bağlantısını kullanıyor
Termal yazıcı ile birlikte gelir, test sonuçlarını yerinde yazdırır
Diz noktası akımı ve gerilimi gibi parametreler
10'luk hata eğrisi, %5'lik hata eğrisi gibi parametreler
Batarya ile bir hafta çalışır.
Cihaz, cihaz kapatıldığında kaybolmayacak 10000 grup test verisini depolayabilir.
Veriler testten sonra görüntülenebilir ve analiz edilebilir veya USB disk aracılığıyla PC'ye aktarılabilir ve bir Word veya PDF dosyası raporu üretilebilir
Taşınabilirlik: 4,8 kg ağırlık, en iyi hafif pt analizörü
FONKSİYON
| I. Gerilim transformatörü (PT) |
| 1. Uyarma karakteristik testi |
| 2. Dönüşüm oranı testi |
| 3. Polarite |
| 4. Oran hatası, faz hatası |
| 5. Degauss |
| 6. Diz noktası değerinin hesaplanması |
| 7. Gerçek ikincil yük testi (yük testi) |
| 8. Direnç testi |
PARAMETRELER
| Elektriksel parametreler |
| Doğruluk |
0.02% |
| Güç kaynağı |
AC 220V±%10 veya AC 120V±%10, 50/60Hz veya Akü |
| Çıkış gerilimi |
0-100Vrms |
| Çıkış akımı |
0-5Arms (20A tepe değeri) |
| Çıkış gücü |
0-400 VA (1500 VA tepe) |
| Otomatik frekans değişim aralığı |
0.1-60Hz |
| Eşdeğer uyarma voltajı |
≤5000V/50KV |
| Doğruluk |
≤0.5% |
| İkincil sargı DC direnç ölçümü |
Range |
0.1-1000Ω |
| Accuracy |
≤0.05% |
| İkincil gerçek yük ölçümü |
Aralık |
5VA-1000VA |
| Doğruluk |
≤0.5%±0.1VA |
| PT faz hatası ölçümü |
Doğruluk |
±1 dakika (tipik) / 3 dakika (garantili) |
| Çözünürlük |
0.1min |
| PT oran hatası ölçümü |
Aralık |
1-15000 |
| Doğruluk |
≤0.05% |
| LCD ekran |
7' inç TFT dokunmatik renkli LCD |
| İletişim bağlantı noktası |
USB bağlantı noktası |
| Yazıcı |
Evet, Termal yazıcı |
| Standart |
| Referans standartları |
GB1207-2006, GB1208-2006, GB16847-1997
IEC60044-1, IEC60044-6, IEC61869, ANSI/IEEE C57.13 |
| Güvenlik standartları |
GB 4793.1-2007 |
| EMC |
EMC standardı 89/336/EEC |
| FCC Bölüm 15 Sınıf A Alt Bölüm B |
| IEC 1000-4-2/3/4/6 |
| Mekanik parametreler |
| Genel boyut (U x G x Y) (mm) |
280 x 250 x 160 |
| Ağırlık(kg) |
≤4.8 |
| Çevresel koşullar |
| Bağıl nem oranı |
Bağıl nem %5-%95 yoğuşmasız |
| Çalışma sıcaklığı |
-10°C ila +50°C |
| Depolama sıcaklığı |
-20°C ila +70°C |
| Yükseklik |
≤1000m |
