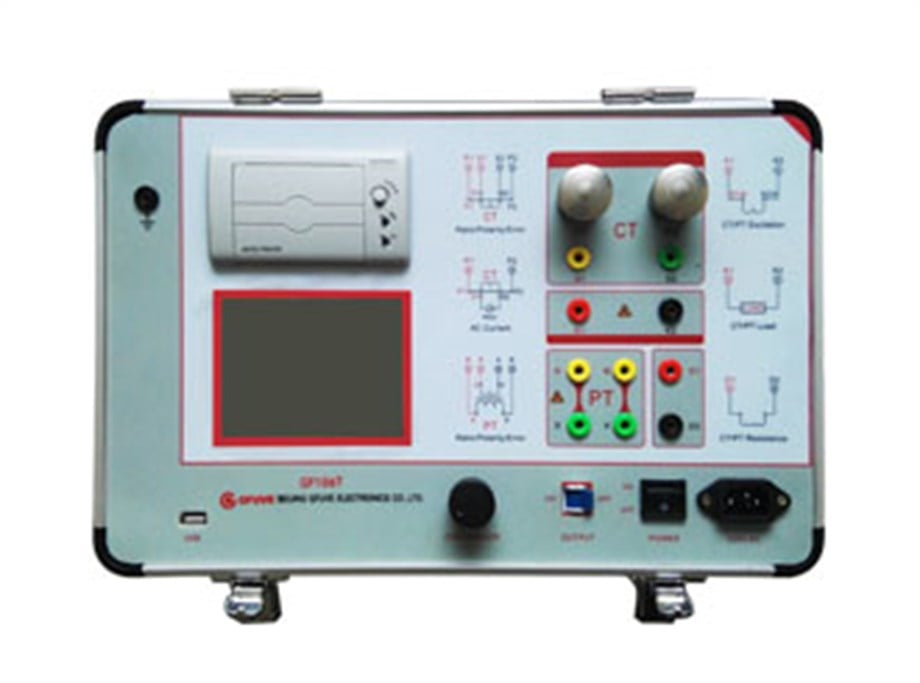

GFUVE GF106T PORTABLE CT PT ANALYZER GF106T TAŞINABİLİR CT PT ANALİZÖRÜ
Sepetteki Son Fiyat
Fiyat
:
$0.00 + KDV
KDV Dahil
:
$0.00
Sepet Fiyatı
:
Tahmini Teslim Süresi
:
:
Teklif İste
Teknik Döküman
Esas olarak P sınıfı CT ve PT'nin saha testi için kullanılır. Test öğeleri temel olarak uyarma karakteristiği, dönüşüm oranı, polarite, degauss, %5 ve %10 hata eğrileri, ikincil devre kontrolü, güç frekansı alternatif akım ve ikincil yükün dayanım testini içerir. Sahada yazdırmayı destekleyen LCD, kendinden donanımlı mini tip yazıcı; basit ve rahat kullanım ile veri dökümü için USB flash disk kullanımını destekler.
ANA FONKSİYONLAR
| I. Akım Trafosu (CT) |
II. Gerilim Transformatörü (PT) |
| 1. Mıknatıslanma eğrisi |
1. Uyarma karakteristik testi |
| 2. Dönüşüm oranı testi |
2. Dönüşüm oranı testi |
| 3. Kutupluluk |
3. Kutupluluk |
| 4. 5 ve %10 hata eğrisi |
4. Güç frekansı alternatif akım dayanım testi |
| 5. Akım Enjeksiyonu |
5. Degauss |
| 6. Degauss |
6. Diz noktası değerinin hesaplanması |
| 7. Güç frekansı alternatif akım dayanım testi |
7. Gerçek ikincil yük testi |
8. Uyarma dizinin otomatik hesaplanması
nokta değeri |
8. Direnç testi |
| 9. Gerçek ikincil yük testi |
| 10. Direnç testi |
PARAMETRELER
| Elektriksel parametreler |
| Doğruluk |
0.2%, 0.5% |
| Güç kaynağı |
AC 220V±10% veya AC 110V±10%, 50/60Hz |
| Uyarma gerilimi çıkışı |
0-2500Vrms, |
| Uyarma akımı çıkışı |
0-5Arms (20A tepe-değeri) |
| Yüksek akım çıkışı |
0-1000A |
| Elektriksel parametreler - devamı |
| Doğruluk |
≤0.5% (0.2%RD+0.3%RG) |
| Sekonder sargı DC direnç ölçümü |
Aralık |
0.1-300Ω |
| Doğruluk |
≤0.5% (0.2%RD+0.3%RG) |
| İkincil gerçek yük ölçümü |
Aralık |
5VA-1000VA |
| Doğruluk |
≤0.5% (0.2%RD+0.3%RG)±0.1VA |
| CT/PT faz hatası ölçümü |
Doğruluk |
±4min |
| Çözünürlük |
0.01min |
| CT oranı hata ölçümü |
Aralık |
≤25000A/5A(5000A/1A) |
| Doğruluk |
≤0.5% |
| PT oranı hata ölçümü |
Aralık |
1-500KV |
| Doğruluk |
≤0.5% |
| Standartlar |
| Referans standartları |
GB1207-2006, GB1208-2006, GB16847-1997
IEC60044-1, IEC60044-6, IEC61869-2-2012 |
| Güvenlik standartları |
GB 4793.1-2007 |
| EMC |
EMC standardı 89/336/EEC |
| FCC Bölüm 15 Sınıf A Alt Bölüm B |
| IEC 1000-4-2 /3 /4 /6 |
| Mekanik parametreler |
| Genel boyut (U x G x Y) (mm) |
400 x 250 x 250 |
| Ağırlık (kg) |
≤22 |
| Çevresel koşullar |
| Bağıl nem oranı |
90RH% |
| Çalışma sıcaklığı |
-10°C to +40°C |
| Yükseklik |
≤1000m |
