Teknik Döküman

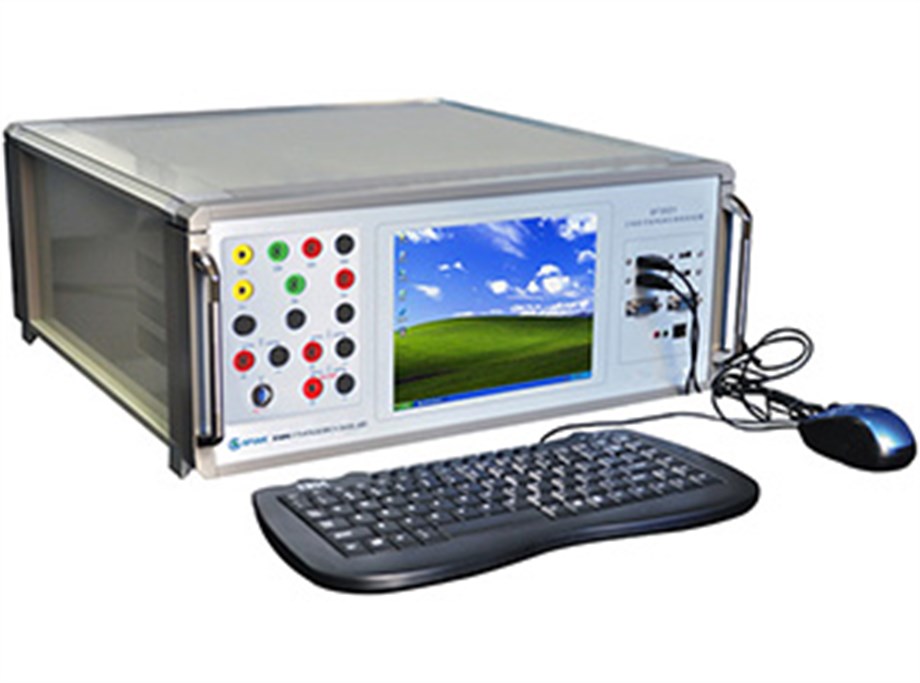

GF3021 Taşınabilir Çok İşlevli Enstrüman Kalibratörü, aşağıdaki işlev için enerji santrali ve elektrik şebekesi şirketleri için uygundur: ölçüm ve test departmanı ve enstrümantasyon sınıfları, ulusal düzeyde ölçüm ve test kurumları, demiryolu, petrol, kimya endüstrisi ve diğer büyük sanayi ve madencilik işletmeleri, bilimsel araştırma birimleri vb. Dijital sinyal işlemcisi (DSP) ve yüksek hassasiyetli çalışma frekansı iletişim terminalinden oluşan 16 yüksek hızlı dijital dönüştürücü ile çekirdek teknoloji işlevi. Sinyal kaynağı DSP ve 16 yüksek hızlı dijital-analog dönüştürücüdür, sinüs dalgası ve distorsiyon dalgası sinyal kaynağını kontrol edebilir.
FONKSİYONLAR VE ÖZELLİKLER
AC/DC gerilim dönüştürücü, AC/DC akım dönüştürücü, frekans dönüştürücü, faz dönüştürücü, tek/üç fazlı AC aktif güç dönüştürücü ve 3 fazlı reaktif güç dönüştürücüler dahil olmak üzere her türlü elektrik ölçüm dönüştürücüsü kontrol edilebilir.
AC / DC voltmetre, AC / DC ampermetre, frekans ölçer, faz ölçer, tek üç fazlı acjige aktif güç ölçer, üç fazlı ac reaktif güç ölçer, senkron ölçer vb. dahil olmak üzere her türlü elektrik ölçüm göstergesini kontrol edin.
Tek fazlı, üç fazlı elektronik, mekanik watt-saat ölçer veya enerji ölçer / kWh ölçer hatasını test edin.
AC örnek cihazı, RTU, ölçüm cihazı hatasını kalibre edin.
5 Dahili elektrik ölçüm dönüştürücüsü, elektrik ölçüm cihazı ve doğrulama prosedürlerinin sayaç talimatları, doğrulama için tam otomatik veya yarı otomatik olabilir ve 1000 grup kontrol verisini kaydedebilir.
Yüksek hassasiyetle voltaj kaynağı, akım kaynağı ve güç kaynağı olarak kullanılabilir ve yüksek stabilite standart kaynağıdır.
8 inç büyük ekran renkli ekran ve İngilizce arayüz.
Yazılım kalibrasyonu için kasayı açmanıza gerek yoktur, kararlı ve güvenilirdir.
Kısa devreli voltaj çıkış terminali, akım çıkış terminali açık koruması ve güç amplifikatörü aşırı ısınma koruma fonksiyonu.
Otomatik arıza tespit fonksiyonu ile, arıza kısmını gösterir, kolaylık kullanıcılar hattı kontrol eder.
USB portu ile veri yönetimi için bilgisayara bağlanabilir veya PC tarafından kontrol edilebilir.
PARAMETRELER
| Elektriksel parametreler |
| Doğruluk sınıfı |
0.05%, 0.1% |
| Güç kaynağı |
Single phase AC 220V±10% or 110V±10%, 50/60Hz |
| İletişim bağlantı noktası |
USB, RS232, RS485, LAN |
| AC Gerilim çıkışı |
| Aralık(U1,U2,U3) |
50V, 100V, 200V, 400V, 600V |
| Ayar aralığı |
(0 - 120)% RG |
| Ayarlama çözünürlüğü |
0.01% RG, 0.1% RG, 1% RG, 10% RG |
| İstikrar |
0.01% /1min |
| Bozulma |
≤%0,2 (kapasitif olmayan yük) |
| Maks. çıkış yükü |
Her faz için 25VA |
| Doğruluk |
0.05% RG |
| AC Akım çıkışı |
| Aralık(I1,I2,I3) |
0.5A, 1A, 2.5A, 5A, 10A, 20A |
| Ayar aralığı |
(0 - 120)% RG |
| Ayarlama çözünürlüğü |
0.01% RG, 0.1% RG, 1% RG, 10% RG |
| İstikrar |
0.01% /1min |
| Bozulma |
≤%0,2 (kapasitif olmayan yük) |
| Maks. çıkış yükü |
Her faz için 25VA |
| Doğruluk |
0.05% RG |
| AC Güç çıkışı |
| Aktif çıkış kararlılığı |
0.01%RG/1min |
| Reaktif çıkış kararlılığı |
0.02%RG/1min |
| Aktif doğruluk |
0.05% RG |
| Reaktif doğruluk |
0.1% RG |
| Frekans çıkışı |
| Ayar aralığı |
45-65Hz |
| Ayarlama çözünürlüğü |
1Hz, 0.1Hz, 0.01Hz and 0.001Hz |
| Çözünürlük |
0.001Hz |
| Doğruluk |
0.002Hz |
| Güç faktörü çıkışı |
| Ayar aralığı |
-1'den 0'a ve +1'e |
| Ayarlama çözünürlüğü |
0.0001 |
| Çözünürlük |
0.0005 |
| Faz çıkışı |
| Ayar aralığı |
0°-359.999° |
| Ayarlama çözünürlüğü |
10°, 1°, 0.1°, 0.01° |
| Çözünürlük |
0.001° |
| Doğruluk |
0.05° |
| Harmonik yapılandırma |
| Zaman |
2 ila 31 |
| İçerik |
0-40% |
| Evre |
0°-359.999° |
| Yapılandırma hatası |
(%10 RD + %0,1), RD harmonik içeriklerin yapılandırma değerini ifade eder |
| DC Gerilim çıkışı |
| Range |
75mV, 75 V, 150 V, 300 V, 500V, 1000 V |
| Adjustment range |
(0-120)% RG |
| Adjustment resolution |
0.01% RG, 0.1% RG, 1% RG, 10% RG |
| Stability |
0.01% RG / 1 min |
| Distorting |
≤0.2% (non-capacitive load) |
| Output load |
25VA |
| Accuracy |
0.05% RG |
| Ripple contents |
≤1% |
| DC Current output |
| Aralık |
0.5 A,1A, 2.5 A, 5 A, 10A, 20 A |
| Ayar aralığı |
(0-120)% RG |
| Ayarlama çözünürlüğü |
0.01% RG, 0.1% RG, 1% RG, 10% RG |
| İstikrar |
0.01% RG / 1min |
| Bozulma |
≤ %0,2 (kapasitif olmayan yük) |
| Çıkış yükü |
25VA |
| Doğruluk |
0.05% RG |
| Dalgalanma içeriği |
≤1% |
| Enerji Hatası |
| Aktif hata |
0.05% RG |
| Reaktif hata |
0.1% RG |
| DC Giriş Gerilimi Ölçümü |
| Aralık |
0 to ±20V |
| Ölçüm aralığı |
(0-120)% RG |
| Doğruluk |
0.01% RG |
| Çözünürlük |
0.001% RG |
| DC Giriş Akımı Ölçümü |
| Aralık |
0-20mA |
| Ölçüm aralığı |
(0-120)% RG |
| Doğruluk |
0.01% RG |
| Çözünürlük |
0.001% RG |
| Mekanik parametreler |
| Boyutlar (G×Y×D) (mm) |
460x430x185 |
| Ağırlık (kg) |
20 |
| Çevresel koşullar |
| Çalışma sıcaklığı |
0°C ila 40°C |
| Bağıl nem oranı |
≤85% |
