Teknik Döküman

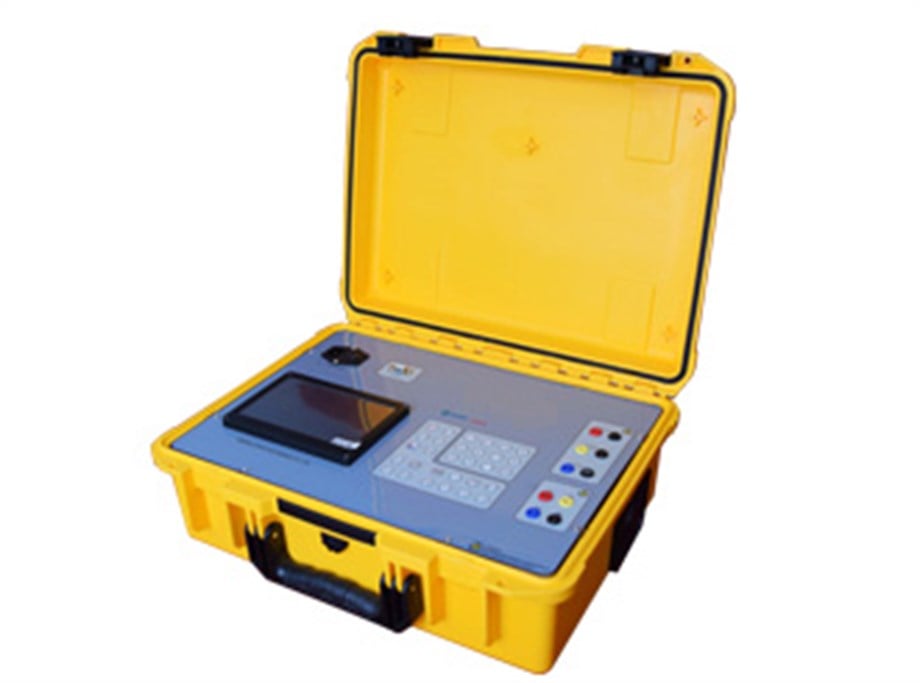

GF3031 programlanabilir elektriksel güç kalibratörü güçlü ve yüksek hassasiyetli %0,05 taşınabilir üç fazlı akım ve gerilim kaynağıdır. Tüm test değerleri yüksek derecede doğruluk ve kararlılıkla tamamen sentetik olarak üretilir. Kaynak 6A, 12A, 20A veya 120A versiyonlarında mevcuttur. Gerilim ve akım faz kayması 0.000° ila 360.000° arasında ayarlanabilir, kararlılık %0.01/dak.
GF3031 üç fazlı taşınabilir güç kalibratörü, en yeni teknolojiye dayanan hafif ve taşınabilir bir akım ve voltaj kaynağıdır ve gerekli yük koşullarını simüle ederek bu sorunu çözmeye hizmet eder. İşlem, entegre 7" dokunmatik ekran veya klavyeler aracılığıyla gerçekleştirilir. AMI Ar-Ge veya enerji sayacı üreticisi fabrika olarak yüksek hassasiyetli bir test ekipmanıdır. Bu model üç fazlı güç kalibratörü, enerji ölçer, güç ölçer, ampermetre, voltmetre, faz açısı ölçer, güç faktörü ölçer ve frekans ölçer vb. test edebilir.
ÖZELLİKLER
Hafif 15Kg ağırlık;
USB veya RS232 ile;
7 inç TFT dokunmatik LCD;
Taşınabilir tasarım IP54;
Dalga formu ekranında bozulma;
Doğruluk sınıfı 0.05, 0.1 veya 0.2;
RS232 portu ile programlanabilir kontrol;
U & I ayarı 2-63. harmonik çıkışı;
3P4W, 3P3W, 1P3W, 1P2W kablolama modu ayarı;
Üç fazlı gerilim üretimi 500 V'a kadar;
Faz kayması 0.000°-359.999°, doğruluk 0.02°;
Tüm test değerleri sentetik olarak üretilir;
Tek ekranda tüm elektriksel parametreler görüntülenir;
Aşırı yük, kısa devre, açık devre koruması;
Üç fazlı akım üretimi 120 A'ya kadar (AC);
FONKSİYONLAR
Bireysel yük noktası ayarları;
Kullanıcı dostu menü rehberli çalışma;
Programlanabilir frekans 40.000-70.000Hz;
Grafik arayüzlü renkli ekran;
Harici bir bilgisayara ihtiyaç duymadan çalıştırma;
0-360.000° arasında programlanabilir faz kaydırma kontrolü;
Programlanabilir güç faktörleri -1.00000 ila 1.00000 arasında;
Dengeli ve dengesiz yük noktalarının konfigürasyonu;
Yük değerlerinin, vektör diyagramının ve dalga formunun gösterilmesi;
Gerilim ve akım için programlanabilir dalga formu oluşturma;
Tüm yük test noktası çıkışı herhangi bir zaman için sürekli olarak;
Gerilim ve akımda 63. harmoniğe kadar üretim;
Akım, gerilim ve faz kayması her faz için ayrı ayrı yüksek doğrulukta ayarlanabilir;
PARAMETRELER
| Elektriksel parametreler |
| Doğruluk sınıfı |
0.05%, 0.1%, 0.2% |
| Güç kaynağı |
Tek fazlı AC 100-265 V, frekans 50/60 Hz |
| AC Gerilim çıkışı |
| Aralık (U1, U2, U3 fazı) |
57.7V, 100V, 220V, 380V (Maks 500V); otomatik aralık anahtarı |
| İncelik ayarı |
0.01% RG |
| Doğruluk |
0.05% RG |
| İstikrar |
<0.01% RG/120s |
| Bozulma derecesi |
<%0,3 (kapasitif yük değil) |
| Çıkış gücü |
30VA |
| Tam yük düzenleme oranı |
0.01% RG |
| Tam yük düzenleme süresi |
1mS'den daha az |
| Uzun vadeli istikrar |
± 60 PPM/yıl |
| AC Akım çıkışı |
| Aralık (I1, I2, I3 fazı) |
0.2A, 1A, 5A, 20A, 100A (Maks 120A); otomatik olarak aralık anahtarı |
| Ayar aralığı |
(0-120)%RG |
| Ayarlama inceliği |
0.01%RG |
| Doğruluk |
0.05% RG |
| İstikrar |
<0.01% RG/120s |
| Bozulma derecesi |
<%0,3 (kapasitif yük değil) |
| Çıkış gücü |
20VA, 50VA, 100VA, 200VA |
| Tam yük düzenleme oranı |
0.01% RG |
| Tam yük düzenleme süresi |
Less than 1mS |
| Uzun vadeli istikrar |
± 60 PPM/yıl |
| Güç çıkışı |
| Doğruluk |
0.05% RG |
| İstikrar |
0.01% RG/120s |
| Faz açısı |
| Ayar aralığı |
0°-359.99° |
| Çıkış ayar inceliği |
İsteğe bağlı olarak 10°, 1°, 0,1°, 0,01°. |
| Çözünürlük |
0.001° |
| Doğruluk |
0,02° veya 0,05° |
| Güç faktörü |
| Ayar aralığı |
-1.00000 ~ 0 ~ +1.00000 |
| Çözünürlük |
0.0001 |
| Doğruluk |
0.0005 |
| Frekans |
| Ayar aralığı |
40.000-70.000 Hz |
| Çıkış ayar inceliği |
İsteğe bağlı olarak 5Hz, 1Hz, 0.1Hz, 0.01Hz. |
| Çözünürlük |
0.001Hz |
| Doğruluk |
0.002 Hz |
| Sıcaklık sapması |
± 0.5 PPM/°C |
| Uzun süreli istikrar |
± 4 PPM/yıl |
| Gerilim/Akım/Harmonik Ayarı |
| Harmonik numara |
2-63times |
| Harmonik içerik |
0-40% |
| Harmonik faz |
0-359.99 |
| Harmonik ayar doğruluğu |
(10%±0.1%)RD(2) |
| Fonksiyon |
| İletişim Bağlantı Noktası |
RS232, USB2.0 |
| Programlanabilir kontrol |
Var |
| Harmonik |
Var |
| Kablolama modu |
3P4W, 3P3W, 1P3W, 1P2W |
| Anahtar |
30 adet |
| LCD |
7 inç TFT renkli dokunmatik ekran |
| PC kontrol yazılımı |
Opsiyonel |
| Standart |
| Standart |
IEC 62053-21,22, 23; IEC 60736; ANSI C12.20-2002;
JJG 597-2005; JJG596-2012; JJG 1085-2013; JJF 68-2019;
DL/T 826-2002; DL/T 1478-2015; DL/T 448-2016; JJG 51-1999;
DL/T 2213.1-2021; GJB J 5857-2006; JJG6-2011; JJG70-2015; |
| Güvenlik |
| İzolasyon koruması |
IEC 61010-1:2001 |
| Ölçüm Kategorisi |
300 V CAT III, 600 V CAT II |
| Koruma derecesi |
IP20 |
| Uyumluluk beyanı |
CE ve CNAS sertifikalı |
| Mekanik parametreler |
| Boyutlar (G×D×Y) (mm) |
495x390x195 |
| Ağırlık (kg) |
8, 12, 15, 20, 22 |
| Çevresel koşullar |
| Çalışma sıcaklığı |
0°C ile 50°C arası |
| Saklama koşulları |
-30°C ile -60°C arası |
| Bağıl nem oranı |
≤ 85% |
SEÇİM KILAVUZU
| No. |
Doğruluk |
Gerilim aralığı |
Geçerli aralık |
Ağırlık |
| 303162 |
0.2% |
0-300V |
0-6A |
8KG |
| 303161 |
0.1% |
0-500V |
0-6A |
8KG |
| 3031605 |
0.05% |
0-500V |
0-6A |
8KG |
| 3031122 |
0.2% |
0-300V |
0-12A |
12KG |
| 3031121 |
0.1% |
0-500V |
0-12A |
12KG |
| 30311205 |
0.05% |
0-500V |
0-12A |
12KG |
| 3031202 |
0.2% |
0-380V |
0-20A |
15KG |
| 3031201 |
0.1% |
0-500V |
0-20A |
15KG |
| 30312005 |
0.05% |
0-500V |
0-20A |
15KG |
| 3031502 |
0.2% |
0-380V |
0-50A |
20KG |
| 3031501 |
0.1% |
0-500V |
0-50A |
20KG |
| 30315005 |
0.05% |
0-500V |
0-50A |
20KG |
| 30311202 |
0.2% |
0-380V |
0-120A |
22KG |
| 30311201 |
0.1% |
0-500V |
0-120A |
22KG |
| 303112005 |
0.05% |
0-500V |
0-120A |
22KG |
