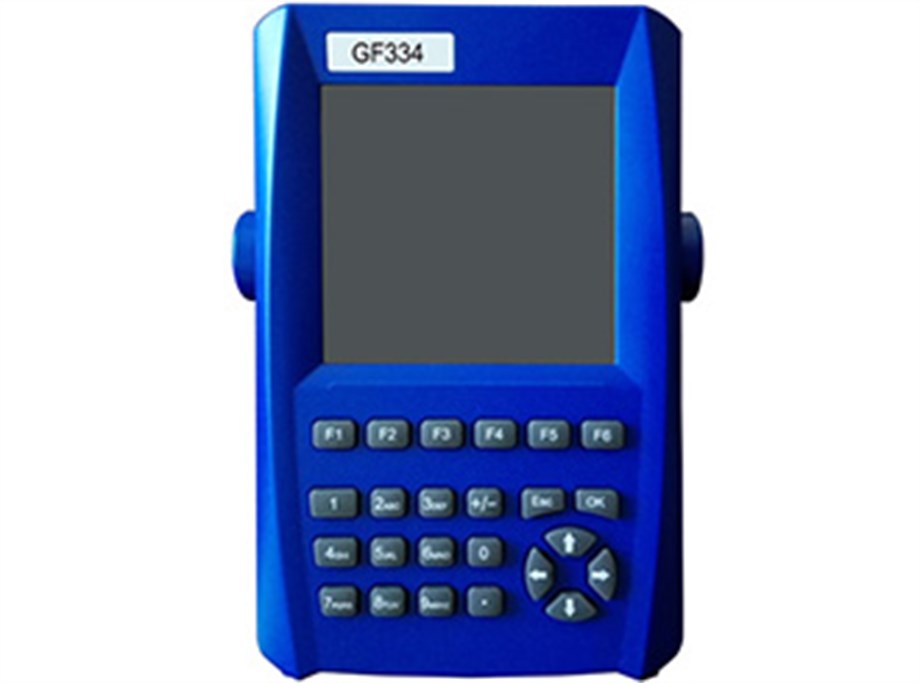

GF334 küçük boyutlu el tipi harmonik güç analizörü, enerji şirketi, teknik denetim departmanı, endüstriyel, madencilik, petrolün yanı sıra kimya, ev aletleri ve imalat işletmeleri için uygundur.
ÖZELLİKLER
Ultra kompakt tasarım, elde taşınabilir, küçük boyutlu, hafif.
Çok kanallı güç kaynağı kullanımı, AC güç kaynağı da şarj edilebilir pille çalışan makine olabilir.
Yüksek hassasiyetli cihaz, iyi stabilite ve geniş voltaj izleme aralığı 0-1200V, akım 1mA - 20A.
Doğru akım pens ölçümleri ve hassas ölçümler olarak ikiye ayrılabilir.
Üç fazlı voltaj, akım, aktif güç, reaktif güç, güç faktörü, frekans, faz vb. ölçebilir.
AC dalga şeklini, vektör diyagramını gösterir ve 3P3W bağlantı hatalarını belirler.
2'den 64'e kadar harmonik oranını ve harmonik analizini ölçebilir.
Ölçülen veriler kaydedilebilir, sorgulanabilir ve yazdırılabilir.
Düzeltme cihazı varyasyonunu kolaylaştırmak için yazılım kullanarak cihaz kalibrasyonu.
FONKSİYONLAR
Enerji tüketim değerlerinin ölçülmesi: kısa vadeli enerji tüketimi için elektrikli ekipmanın hassas zamanlama ölçümleri; enerji çözünürlüğü; mili-watt; zaman çözünürlüğü; mili-saniye; ortak güç aleti için mevcut olmaları zordur. Fonksiyonlar, pompalama, vinçler, klima ve diğer ekipmanlar tarafından güç tüketimine bağlı bir iş döngüsünde kullanılır.
Ölçüm sürecinin değeri: gerilim, akım, aktif güç, reaktif güç ve diğer elektriksel parametre değerleri ve eğrileri dinamik bir süreçte sürekli olarak kaydedilebilir ve test edilebilir ve grafiksel olarak görüntülenebilir.
Anlık değerleri ölçmek için - değişim parametreleri dahil: U, I, P, Q, PF, faz açısı, frekans, harmonikler, vb.
Harmoniklerin ölçülmesi: gerilim ve akım dalga formlarını ve harmonik çubuk grafiğini ölçme/görüntüleme.
Kalibratör ölçer: çeşitli tek fazlı ve üç fazlı enerji sayaçlarının yük kalibrasyonu.
Vektör analizi: gerilim, akım ve faz hatasına bağlı olarak vektör grafiklerini görüntüleme.
PARAMETRELER
| Öğeler |
Aralık |
Etkin çözüm |
Doğruluk1 |
Doğruluk2 |
Açıklamalar |
| Voltaj |
0-1200V |
0.001V |
0.1% |
0.05% |
2 aralıklı |
| Güncel |
0-20A |
0.001A |
0.1% |
0.05% |
3 aralıklı |
| Kelepçeli |
0.01-100A |
0.01A |
0.15% |
0.15% |
Opsiyon(2) |
| Frekans |
45-65Hz |
0.001Hz |
0.01Hz |
0.002Hz |
5 bit ekran |
| Aktif güç |
0 ila ±Umax x Imax |
0.01W |
0.5% |
0.2% |
5 bit ekran |
| Reaktif güç |
0 to ±Umax x Imax |
0.01Var |
1% |
0.5% |
5 bit ekran |
| Görünür güç |
0 to ±Umax x Imax |
0.01VA |
1% |
0.5% |
5 bit ekran |
| Aktif enerji |
|
|
0.5% |
0.2% |
|
| Reaktif enerji |
|
|
1% |
0.5% |
|
| Harmonik |
2.-64. |
|
0.5% |
0.2% |
|
| Güç faktörü |
0 ile ±0,9999 arası |
0.0001 |
±0.001 |
±0.0005 |
5 bit ekran |
| Aşama |
0-359.999° |
0.005° |
±0.05° |
±0.02° |
6 bit ekran |
(1) Doğrudan test edin
(2) Kelepçeli 500A, 3000A, 5000A isteğe bağlıdır. |
| Elektriksel parametreler |
| Güç kaynağı |
Tek fazlı güç kaynağı (85-265VAC/45-70Hz)
Lityum pil, 5000mAh |
| İletişim bağlantı noktası |
RS232 |
| Enerji sabiti |
3600imp/kWh, 360000imp/kWhx4 |
| Frekans Etkisi |
≤20ppm/Hz |
| Darbe Arayüzü |
TTL enerjix6 |
| Mekanik parametreler |
| Ana makine (U×G×Y) (mm) |
240×157×60 |
| Ağırlık (kg) |
1.5 |
| Taşıyıcı boyutu (U×G×Y) (mm) |
470×380×220 |
| Taşıyıcı ağırlığı (kg) |
10,6 (Üç kelepçeli (100A), kablolar ve yazılım dahil) |
| Çevresel koşullar |
| Çevre |
-10 ila +55°C, %15-85 RHD |
| Yükseklik (m) |
-10 ile 3500 arası |
| Sıcaklık |
-20°C ile 65°C arası |
| Sıcaklık |
≤25ppm/°C (U/I), ≤50ppm/°C (diğerleri) |
