Teknik Döküman

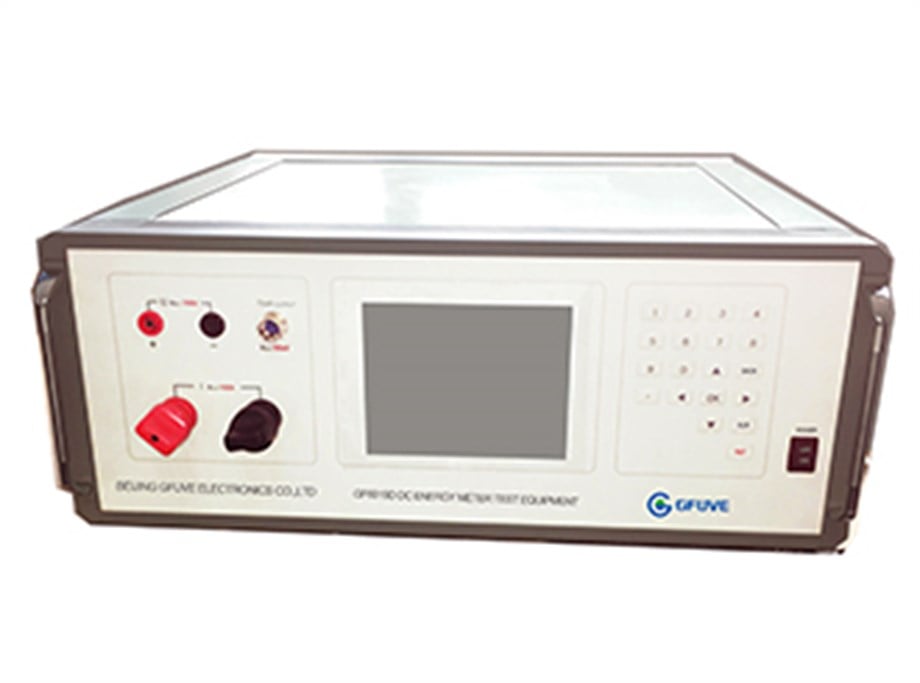

GF6019D yüksek hassasiyetli DC enerji ölçer test ekipmanı, bir DC voltaj standart kaynağı, DC akım standart kaynağı ve DC güç kaynağından oluşur. (800V/120A'ya kadar) ve %0,05 doğruluk sınıfında dahili DC elektronik referans standardından oluşur. GF6019D'nin karakteristik özellikleri geniş ölçüm aralığı, yüksek doğruluğu ve istenmeyen dış etkilere karşı yüksek toleransıdır. Ekipman, dahili klavyeler ve renkli 5,7 inç LCD ekran aracılığıyla mükemmel bir menü kılavuzlu çalışma ile birlikte yüksek işlevsellik sunar. DC enerji sayacı temel hatasını, başlatma testini, sürünme testini, günün saati hatasını test edebilir.
ÖZELLİKLER VE FONKSİYONLAR
Doğruluk sınıfı 0,05.
0-120A/0-800V.
Başlangıç testi ve sürünme testi.
DC güç kaynağı entegre edilmiştir.
Otomatik veya manuel olarak test edin.
5.7 inç TFT ekran.
Hafif 20Kg ağırlık.
Kaydedici 1000 set enerji ölçer verisi.
Aşırı yük, kısa devre, açık devre koruması.
Her türlü DC enerji ölçer, DC güç ölçer testi.
Her türlü DC ampermetre, DC voltmetre testi.
DC akım kaynağı ve DC gerilim kaynağı.
Kullanıcı dostu menü rehberli çalışma.
Müşteri verilerinin depolanması için özel olarak yapılandırılmış USB bellek.
DC metrenin kolay doğrulanması ve analizi.
Harici bir bilgisayara ihtiyaç duymadan otomatik çalışma.
PARAMETRELER
| Elektriksel parametreler |
| Doğruluk |
0.05% |
| Güç kaynağı |
Tek Faz AC 180-265V, frekans 50/60Hz. |
| DC Gerilim Çıkışı |
| Aralık |
100V, 350V, 500V, 700V (max 800V) |
| Ayar aralığı |
(0-120)%RG(1) |
| Ayarlama inceliği |
0.01RG, %0.1RG, %1RG, %10RG isteğe bağlı. |
| İstikrar |
0.01%/120s |
| Bozulma |
0,1 (Kapasitif olmayan yük) |
| Çıkış yükü |
20VA |
| Tam yük düzenleme oranı |
≤±0.01%RG |
| Doğruluk |
±(0.03%RD+0.02%RG) |
| DC Akım Çıkışı |
| Aralık |
75mV, 2A, 20A, 50A, 100A |
| Ayar aralığı |
(0-120)%RG(1) |
| Ayarlama inceliği |
0.01RG, %0.1RG, %1RG, %10RG isteğe bağlı. |
| İstikrar |
<0.01%/120s |
| Bozulma |
≤%0,1 (Kapasitif olmayan yük) |
| Çıkış yükü |
150VA |
| Tam yük düzenleme oranı |
≤±0.01%RG |
| Doğruluk |
±(0.03%RD+0.02%RG) |
| Harici olarak takılan şant |
100mV |
| Doğruluk |
±(0.06%RD+0.04%RG) |
| DC Güç Çıkışı |
| güç çıkışı kararlılığı |
<0.01%RG/120s |
| güç doğruluğu |
±(0.03%RD+0.02%RG) |
| DC Güç Enerjisi Ölçüm Hatası |
| güç enerji̇si̇ |
±(0.03%RD+0.02%RG) |
| Güç Darbesi Çıkışı |
| Güç Darbesi Çıkışı |
20KHz (Tam Aralık) |
| Güç Darbesi Girişi |
| Enerji darbesi girişi |
20KHz |
| Mekanik parametreler |
| Boyutlar (G×D×Y) (mm) |
460×460×175 |
| Ağırlık (kg) |
20 |
| Çevresel koşullar |
| Ortam sıcaklığı |
-10°C - +40°C |
| Bağıl nem oranı |
35%-85% |
(1) RG aralık anlamına gelir, aşağıdaki ile aynıdır;
(2) RD ayarlanan harmonik içerik anlamına gelir, harmonik tek bir çıkış olabileceği gibi çoklu çıkış da olabilir. |
