Teknik Döküman

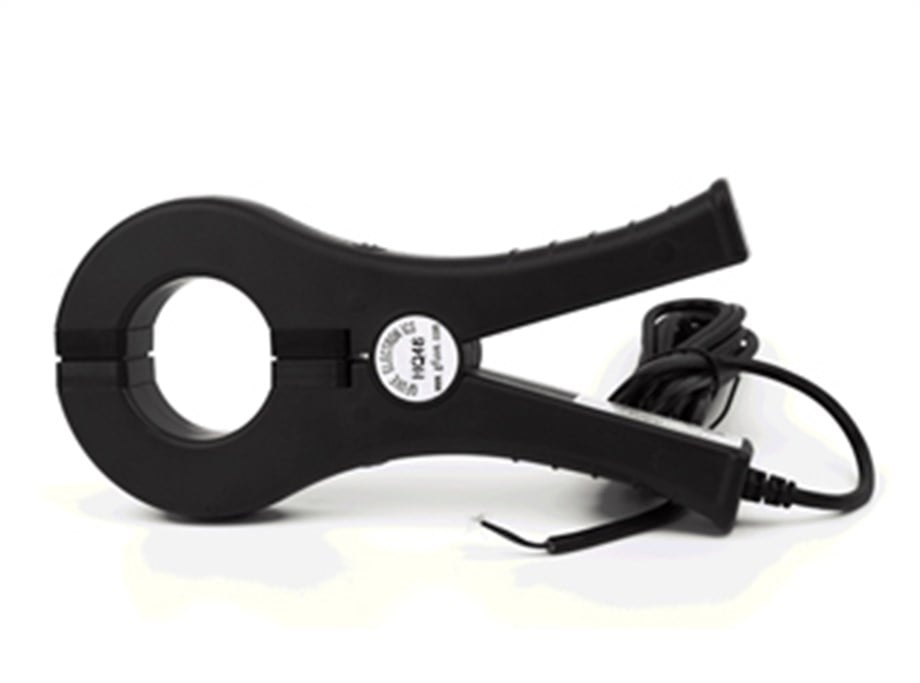

HQ46 AC Akım Probu, dar alanlarda ve ana bara veya kabloların sökülmesine gerek kalmadan kolayca kurulacak şekilde tasarlanmıştır. Algılama kafası, kullanıcının yüklü nesnelerle doğrudan temas etmesini önlemek için kayar itmeli kelepçe yapısı, güvenlik izolasyonu kullanır. CE standartlarına uygundur ve 600V CAT III güvenlik sınıfını karşılar. HQ46 kelepçeli akım probu aralığı 0 ila 500A, frekans 10Hz ila 200kHz, oran 1000:1 veya 2000:1, sinyal çıkışı 1mV/A AC, 10mV/A AC veya 1mA/A AC, özelleştirilebilir. Bu sensör üzerindeki kelepçe, güç kalitesi analizörü, yük veri kaydedici, harmonik ölçümü için birçok kez kullanılmıştır. Akım sensörü üzerinde yüksek kaliteli bir kelepçedir.


BAŞVURULAR

Enerji ölçer kalibratörü;
Güç kalitesi analizörü;
Dalga formu analizi;
Güç ve harmonik ölçerler;
Faz açısı ölçer;
Veri kaydı / kaydı;
Güç yükü izleme;
Büyük endüstriyel yükler;
Kablo demetleri etrafında ölçüm;
Güç ölçer;
Güç kalitesi izleme;
CT sekonder akım tespiti;
Dijital multimetre;
Enerji alt sayaçları;
Çok fonksiyonlu enerji ölçer;
Multimetre;
Güç analizörü;

ÖZELLİKLER

Dar alanlarda kolay ve hızlı kurulum
Güç ölçümü için daha düşük faz kayması;
1mV/A AC, 10mV/A AC veya 1mA/A AC çıkış sinyalleri;
1mA ila 600A AC ölçüm aralığı;
10A, 50A, 100A, 500A kablo çevrimiçi ölçümü için uygundur;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Tutma teli çapı: φ46mm;
Kurulum: kelepçe tipi tasarım;
Mükemmel doğrusallık;
UL, CE, CNAS işareti;
Yüksek içerikli nikel metal permalloy çekirdek;
DMM'ler, PQA, kayıt cihazları, osiloskoplar ve güç ölçerler için tasarlanmıştır;
10Hz ila 200kHz Frekans yanıtı;
EN 61010-2-032, 600V CAT III güvenlik standardına göre tasarlanmıştır;

PARAMETRELER

SEÇİM KILAVUZU
