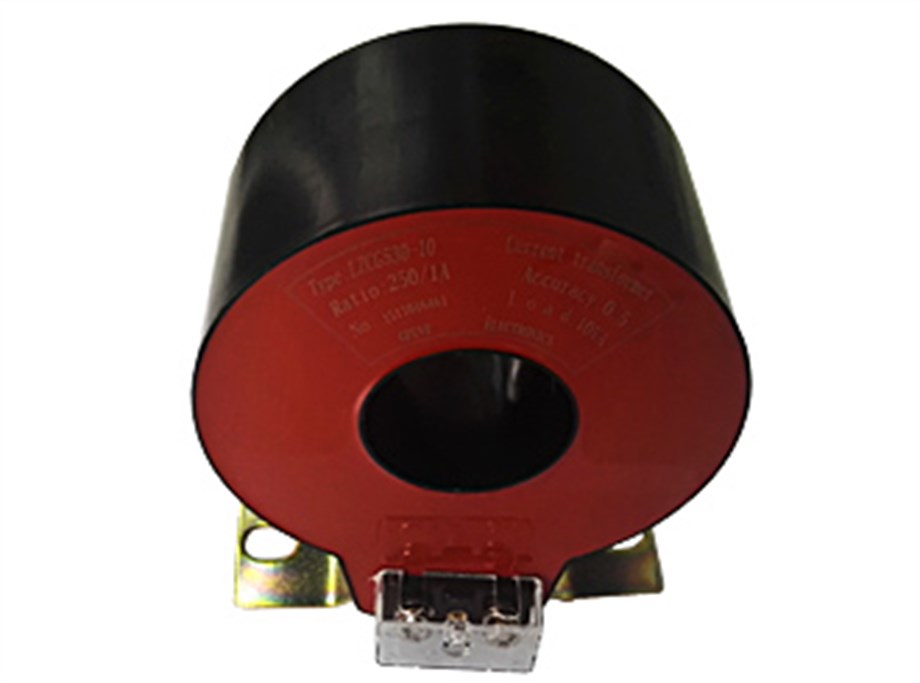

LZCG serisi Dökme Reçine Düz Geçişli Akım Trafosu, 10KV ve 35KV AC güç sistemindeki elektrikli ekipmanların akım ölçümü ve mikrobilgisayar koruması için uygundur. Sadece ABB-Safe Ring/Safe Plus, Unstitch, Schneider RM6, SM6, Siemens 8DJ10/8DH10, Simosec, FBX, Fluokit, Omar Garbo GA, GAE; SEL TPS(Q); VEI Unifluorc; Eaton SVS/12 ring network gibi kompakt tam yalıtımlı ring network hücrelerinde değil, aynı zamanda küçük boyutu, hafifliği, çalıştırılabilirliği ve rahat kurulumu nedeniyle kablo dağıtım kutularında da yaygın olarak kullanılmaktadır. Transformatörün giriş ve çıkış kablolarına doğrudan monte edilebilmesi çok uygundur.
Yeni manyetik malzeme, yüksek manyetik geçirgenliğe, düşük doygunluk mıknatıslanmasına ve iyi kararlılığa sahip olan akım transformatörünün çekirdeği olarak alınır. Bu nedenle, ölçüm doğruluğu daha yüksektir ve cihaz güvenlik faktörü daha düşüktür. İleri teknoloji ile işlenen yüksek kaliteli silikon, doğruluk sınır faktörünün daha yüksek olmasını sağlayan koruma sargılarının çekirdeği olarak alındığından.
Yarım daire şeklindeki halka çekirdek ve ikincil sargılar, neme dayanıklı, istikrarlı performans ve bakımdan vazgeçme özelliğine sahip olan yangın geciktirici plastik kasaya yüksek kaliteli epoksit reçinesi ile vakumla dökülür. halka ağ şalt kablosuna sabitlenmiş Kablo, akım trafosunu iç kutuplarından hızlı ve düzgün bir şekilde geçebilir.
Dökme Reçine Düz Geçişli Akım Trafosu, çeşitli akım oranına, doğruluğa ve nominal yüklere göre birkaç türe ayrılabilir. Spesifik parametreler, her model parametre tablosuna karşılık gelen tablolarda gösterilmiştir.
MODEL ANLAMI
KABLO ŞEMALARI
P1, P2 birincil polarite terminali, S1, S2 ikincil polarite terminalidir.
P2, S2 homonim terminallerdir (eksiltici polarite).
PARAMETRELER
| Teknik parametreler |
| Standartlar |
IEC60044-1; IEC 61869-2; ANSI C57.13; NTC 2205; GB1208-2006 |
| Nominal primer akım |
30-1000A |
| Nominal yük |
≤20VA |
| Nominal frekans |
50Hz or 60Hz |
| Nominal sekonder akım |
5A or 1A |
| Nominal kısa süreli termal akım |
40kA, 1S |
| Nominal sürekli termal akım |
120%I1n |
| Sekonder sargı güç-frekans gerilimi |
3kV, 1min |
| Enstrüman güvenlik faktörü |
FS ≤10 |
| Mekanik parametreler |
| Boyutlar (G×D×Y) (mm) |
φ45xφ120x65 |
| Ağırlık (kg) |
2.1 |
| Çalışma koşulları |
| Çalışma sıcaklığı |
-35°C ila +55°C |
| Günlük ortalama sıcaklık |
<+40°C |
| |
<3500 metre |
| Çalışma koşulları - devam |
| Durum |
Havada ciddi derecede aşınmış, aşındırıcı ve radyoaktif gaz bulunmaması. Nominal akım altında uzun süreli çalışma izni. |
TEKNİK BİLGİLER
| Tip |
LZCG530-10 |
LZCG530-10 |
LZCG530-10 |
| Amaç |
Akım trafosu ölçümü |
Koruma akım trafosu |
Çift sarımlı akım trafosu |
| Nominal birincil akım (AMP) |
Doğruluk sınıfı ve nominal yük (VA) |
Doğruluk sınıfı ve nominal yük (VA) |
Kompozit doğruluk sınıfı ve nominal yük (VA) |
| 0.2S |
0.2 |
0.5 |
10P20 |
10P15 |
10P10 |
0.2S |
0.5 |
10P15 |
10P10 |
| 30 |
|
|
2 |
|
|
|
|
|
|
|
| 40 |
|
|
2.5 |
|
|
|
|
|
|
|
| 50 |
|
|
3.75 |
|
|
2 |
|
|
|
|
| 75 |
|
3.75 |
5 |
|
2 |
3.75 |
|
|
|
|
| 100 |
2.5 |
5 |
7.5 |
|
2.5 |
3.75 |
|
|
|
|
| 150 |
5 |
7.5 |
10 |
2.5 |
3.75 |
6.25 |
2.5 |
3.75 |
|
2.5 |
| 200 |
7.5 |
10 |
15 |
3.75 |
5 |
7.5 |
5 |
7.5 |
|
3.75 |
| 300 |
10 |
15 |
20 |
5 |
7.5 |
10 |
7.5 |
10 |
2.5 |
5 |
| 400 |
15 |
20 |
25 |
6.25 |
7.5 |
15 |
10 |
12.5 |
3.75 |
5 |
| 500 |
20 |
25 |
25 |
6.25 |
7.5 |
15 |
15 |
15 |
3.75 |
5 |
| 600 |
20 |
30 |
30 |
7.5 |
10 |
20 |
15 |
20 |
3.75 |
7.5 |
SEÇİM KILAVUZU
| Model |
Birincil nominal akım |
Nominal yük |
Diyafram(mm) |
Açıklama(mm) |
Ağırlık(kg) |
Malzeme |
Su geçirmezlik |
| LZCK-55 |
100-1500A |
≤10VA |
φ55 |
180×138×52 |
2 |
PC |
IP65 |
| LMCK185-10 |
300-3000A |
≤25VA |
φ185 |
350×283×55 |
4.5 |
PC |
IP65 |
| LZCK310-10 |
300-600A |
≤10VA |
φ50 |
φ50 x φ110 x 32 |
1 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCK322-10 |
30-600A |
≤10VA |
φ50 |
φ50 x φ110 x 52 |
1.6 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCK350-10 |
20-600A |
≤25VA |
φ50 |
φ50 x φ110 x 105 |
3.1 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCG530-10 |
30-600A |
≤20VA |
φ45 |
φ45 x φ120 x 65 |
2.1 |
Resin |
silikon kılıf (isteğe bağlı) |
SİPARİŞ BİLGİLERİ
İhtiyaçlarınıza göre her türlü farklı özellik ve parametrede akım trafosu yapılabilmektedir.
