Genel açıklama

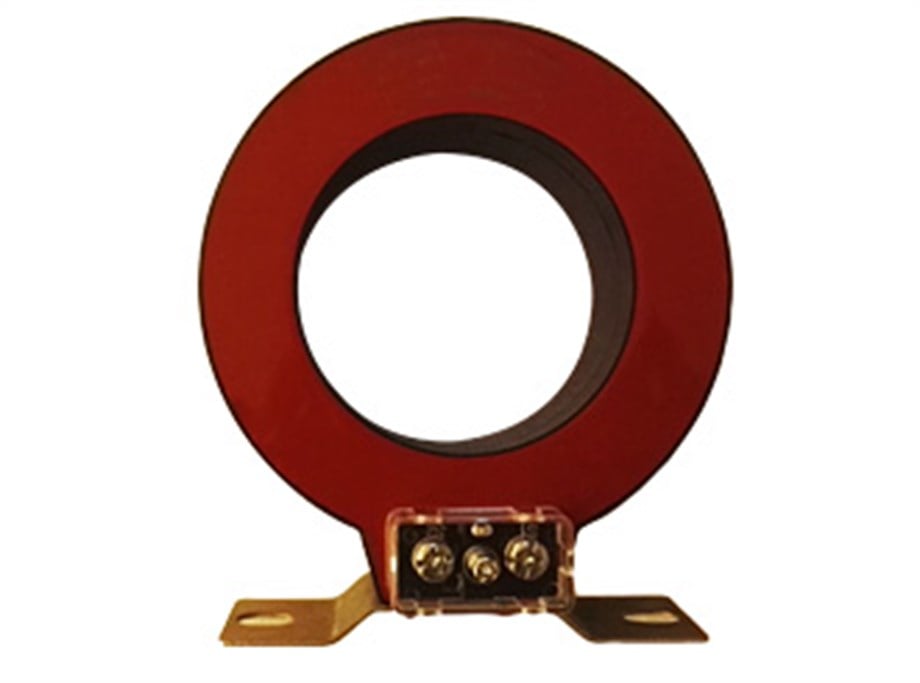

LZCG serisi Dökme Reçine Düz Geçişli Akım Trafosu, 10KV ve 35KV AC güç sistemindeki elektrikli ekipmanların akım ölçümü ve mikrobilgisayar koruması için uygundur. ABB-Safe Ring/Safe Plus, Unstitch, Schneider RM6, SM6, Siemens 8DJ10/8DH10, Simosec, FBX, Fluokit, Omar Garbo GA, GAE; SEL TPS(Q); VEI Unifluorc gibi kompakt tam yalıtımlı halka ağ hücrelerinde yaygın olarak kullanılmaktadır;
Eaton SVS/12 ring şebekesi, aynı zamanda küçük boyutu, hafifliği, çalıştırılabilirliği ve rahat kurulumu nedeniyle kablo dağıtım kutuları. Transformatörün giriş ve çıkış kablolarına doğrudan monte edilebilmesi çok uygundur.
Yüksek manyetik geçirgenliğe, düşük doygunluk mıknatıslanmasına ve iyi stabiliteye sahip olan akım transformatörünün çekirdeği olarak yeni manyetik malzeme alınır. Bu nedenle, ölçüm doğruluğu daha yüksektir ve cihaz güvenlik faktörü daha düşüktür. İleri teknoloji ile işlenen yüksek kaliteli silikon, doğruluk sınır faktörünün daha yüksek olmasını sağlayan koruma sargılarının çekirdeği olarak alındığından.
Yarım daire şeklindeki halka çekirdek ve ikincil sargılar, neme dayanıklı, istikrarlı performans ve bakımdan vazgeçme özelliğine sahip olan yangın geciktirici plastik kasaya yüksek kaliteli epoksit reçinesi ile vakumla dökülür. halka ağ şalt kablosuna sabitlenmiş Kablo, akım trafosunu iç kutuplarından hızlı ve düzgün bir şekilde geçebilir.
Dökme Reçine Düz Geçişli Akım Trafosu, çeşitli akım oranına, doğruluğa ve nominal yüklere göre birkaç türe ayrılabilir. Spesifik parametreler, her model parametre tablosuna karşılık gelen tablolarda gösterilmektedir.
TASLAK ÇIZIM
KABLO ŞEMALARI
P1, P2 birincil polarite terminali, S1, S2 ikincil polarite terminalidir.
P2, S2 homonim terminallerdir (eksiltici polarite).
PARAMETRELER
| Teknik parametreler |
| Standart |
IEC60044-1; IEC 61869-2; NTC 2205; ANSI C57.13; GB1208-2006 |
| Nominal primer akım |
30-1000A |
| Nominal yük |
≤30VA |
| Nominal frekans |
50Hz veya 60Hz |
| Nominal sekonder akım |
5A veya 1A |
| Nominal kısa süreli termal akım |
40kA, 1S |
| Nominal sürekli termal akım |
120%I1n |
| Sekonder sargı güç-frekans gerilimi |
3kV, 1min |
| Enstrüman güvenlik faktörü |
FS≤10 |
| Mekanik parametreler |
| Boyutlar (G×D×Y) (mm) |
φ60×φ155×60 |
| Ağırlık(kg) |
3.6 |
| Çalışma koşulları |
| Çalışma sıcaklığı |
-35°C to +55°C |
| Günlük ortalama sıcaklık |
<+40°C |
| Depolama sıcaklığı |
-40°C ila +70°C |
| Yükseklik |
<3500 metre |
| Durum |
Havada ciddi derecede aşınmış, aşındırıcı ve radyoaktif gaz bulunmaması. Nominal akım altında uzun süreli çalışma izni. |
SEÇİM KILAVUZU
| Tip |
LZCT722-10 |
LZCT722-10 |
LZCT722-10 |
| Amaç |
Akım trafosu ölçümü |
Protection current transformer |
Double winding current transformer |
| Nominal birincil akım (AMP) |
Doğruluk sınıfı ve nominal yük (VA) |
Doğruluk sınıfı ve nominal yük (VA) |
Kompozit doğruluk sınıfı ve nominal yük (VA) |
| 0.2S |
0.2 |
0.5 |
10P20 |
10P15 |
10P10 |
0.2S |
0.5 |
10P15 |
10P10 |
| 30 |
|
|
2 |
|
|
|
|
|
|
|
| 40 |
|
|
2.5 |
|
|
|
|
|
|
|
| 50 |
|
|
3.75 |
|
|
2 |
|
|
|
|
| 75 |
|
3.75 |
5 |
|
2 |
3.75 |
|
|
|
|
| 100 |
2.5 |
5 |
7.5 |
|
2.5 |
3.75 |
|
|
|
|
| 150 |
5 |
7.5 |
10 |
2.5 |
3.75 |
6.25 |
2.5 |
3.75 |
|
2.5 |
| 200 |
7.5 |
10 |
15 |
3.75 |
5 |
7.5 |
5 |
7.5 |
|
3.75 |
| 300 |
10 |
15 |
20 |
5 |
7.5 |
10 |
7.5 |
10 |
2.5 |
5 |
| 400 |
15 |
20 |
25 |
6.25 |
7.5 |
15 |
10 |
12.5 |
3.75 |
5 |
| 500 |
20 |
25 |
25 |
6.25 |
7.5 |
15 |
15 |
15 |
3.75 |
5 |
| 600 |
20 |
30 |
30 |
7.5 |
10 |
20 |
15 |
20 |
3.75 |
7.5 |
SEÇİM KILAVUZU
| Model |
Birincil nominal akım |
Nominal yük |
Diyafram(mm) |
Açıklama(mm) |
Ağırlık(kg) |
Malzeme |
Su geçirmez |
| LZCK-55 |
100-1500A |
≤10VA |
φ55 |
180×138×52 |
2 |
ABS+Resin |
IP65 |
| LMCK185-10 |
300-3000A |
≤25VA |
φ185 |
350×283×55 |
4.5 |
ABS+Resin |
IP65 |
| LZCK310-10 |
300-600A |
≤10VA |
φ50 |
φ50 x φ110 x 32 |
1 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCK322-10 |
30-600A |
≤10VA |
φ50 |
φ50 x φ110 x 52 |
1.6 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCK350-10 |
20-600A |
≤25VA |
φ50 |
φ50 x φ110 x 105 |
3.1 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCK720-10 |
20-1000A |
≤25VA |
φ60 |
φ80 x φ110 x 50 |
2.1 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCK2500-10 |
500-1500A |
≤20VA |
φ120 |
φ120 x φ185 x 100 |
7 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCG530-10 |
30-600A |
≤20VA |
φ45 |
φ45 x φ120 x 65 |
2.1 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCG930-10 |
100-1500A |
≤25VA |
φ60 |
φ60 x φ155 x 60 |
3.6 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCT722-10 |
20-600A |
≤10VA |
φ82 |
φ82 x φ130 x 55 |
2.3 |
Resin |
silikon kılıf (isteğe bağlı) |
SİPARİŞ BİLGİLERİ
Sipariş vermeyi planladığınızda ürünlerin tipi, akım oranı, doğruluk sınıfı, nominal yükü ve kullanımından emin olun. Özel şartnameler özelleştirilebilir Her türlü farklı özellik ve parametre akım trafoları ihtiyaçlarınıza göre yapılabilir.
