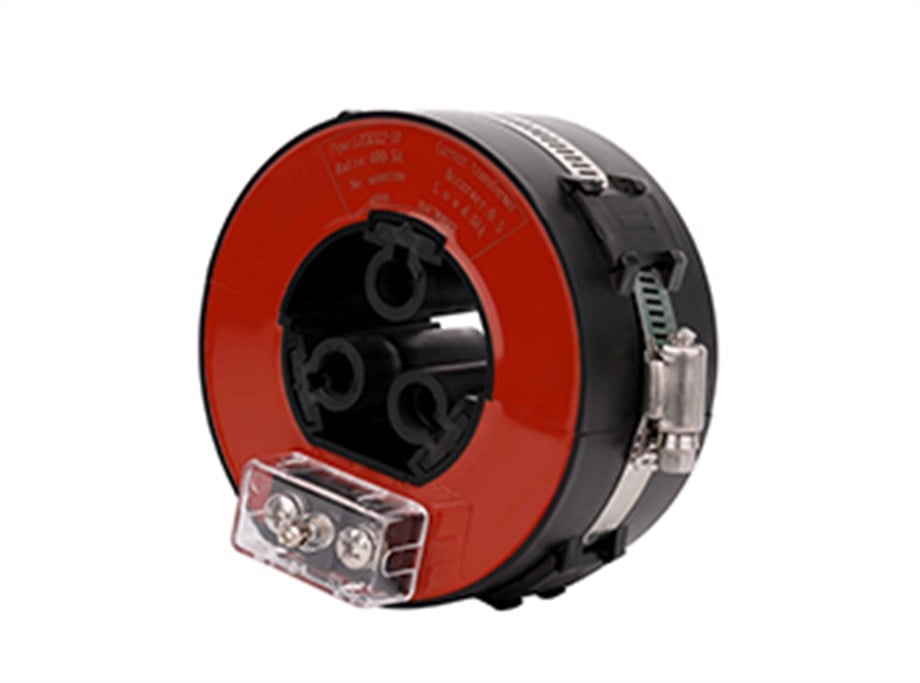

GFUVE LZCK322-10 11KV 33KV HIGH VOLTAGE SPLIT CORE CT CURRENT TRANSFORMER LZCK322-10 11KV 33KV YÜKSEK GERİLİM BÖLÜNMÜŞ NÜVELİ CT AKIM TRANSFORMATÖRÜ
Sepetteki Son Fiyat
Fiyat
:
$0.00 + KDV
KDV Dahil
:
$0.00
Sepet Fiyatı
:
Tahmini Teslim Süresi
:
:
Teklif İste
Teknik Döküman
LZCK serisi ayrık çekirdekli akım trafosu, 10KV ve 35KV AC güç sistemindeki elektrikli ekipmanların akım ölçümü ve mikrobilgisayar koruması için uygundur.ABB-Safe Ring / Safe Plus ... ve kablo dağıtım kutuları gibi kompakt tam yalıtımlı halka ağ şalt cihazlarında yaygın olarak kullanılır. giriş ve çıkış kabloları. dilim ithal silikon malzemedir. Yarım daire halka çekirdek ve ikincil sargılar yalıtımlı reçine ile vakumla dökülür.
P1, P2 birincil polarite terminali, S1, S2 ikincil polarite terminalidir.
P2, S2 homonim terminallerdir (eksiltici polarite).
PARAMETRELER
| Teknik parametreler |
| Standartlar |
IEC60044-1; IEC 61869-2; ANSI C57.13; NTC 2205; GB1208-2006 |
| Nominal primer akım |
30-600A |
| Nominal yük |
≤10VA |
| Nominal frekans |
50Hz or 60Hz |
| Nominal sekonder akım |
5A or 1A |
| Nominal kısa süreli termal akım |
40kA, 1S |
| Nominal sürekli termal akım |
120%I1n |
| Sekonder sargı güç-frekans gerilimi |
3kV, 1min |
| Enstrüman güvenlik faktörü |
FS≤10 |
| Mekanik parametreler |
| Boyutlar (G×D×Y) (mm) |
φ50xφ110x52 |
| Ağırlık(kg) |
1.6 |
| Çalışma koşulları |
| Çalışma sıcaklığı |
-35°C to +55°C |
| Günlük ortalama sıcaklık |
<+40°C |
| Yükseklik |
<3500 metre |
| Durum |
Havada ciddi derecede aşınmış, aşındırıcı ve radyoaktif gaz bulunmaması. Nominal akım altında uzun süreli çalışma izni. |
TEKNİK BİLGİLER
| Tür |
LZCK322-10 |
LZCK322-10 |
| Amaç |
Akım trafosu ölçümü |
Koruma akım trafosu |
| Oran |
Doğruluk sınıfı ve nominal yük (VA) |
Doğruluk sınıfı ve nominal yük (VA) |
| I1/I2 |
0.5 |
1 |
3 |
10P15 |
10P10 |
10P5 |
| 30/1 |
|
1 |
1.5 |
|
|
|
| 50/1 |
|
1 |
2 |
|
|
1.25 |
| 75/1 |
|
1.5 |
2.5 |
|
1 |
2 |
| 100/1 |
2 |
2.5 |
3 |
|
1.5 |
2.5 |
| 200/1 |
2.5 |
|
|
1.25 |
2.5 |
|
| 300/1 |
3.75 |
|
|
1.25 |
2.5 |
|
| 400/1 |
7.5 |
|
|
1.25 |
2.5 |
|
| 500/1 |
10 |
|
|
1.25 |
3 |
|
| 600/1 |
10 |
|
|
1.5 |
3 |
|
| 50/5 |
|
|
2.5 |
|
|
|
| 75/5 |
|
|
2.5 |
|
|
|
| 100/5 |
2.5 |
|
|
|
|
|
| 200/5 |
3.75 |
|
|
|
|
|
| 300/5 |
5 |
|
|
|
|
|
| 400/5 |
7.5 |
|
|
|
2.5 |
|
| 500/5 |
7.5 |
|
|
|
2.5 |
|
| 600/5 |
10 |
|
|
|
3.75 |
|
SELECTION GUIDE
| Model |
Birincil nominal akım |
Nominal yük |
Diyafram(mm) |
Açıklama(mm) |
Ağırlık (kg) |
Malzeme |
Su geçirmezlik |
| LZCK-55 |
100-1500A |
≤10VA |
φ55 |
180×138×52 |
2 |
PC |
IP65 |
| LMCK185-10 |
300-3000A |
≤25VA |
φ185 |
350×283×55 |
4.5 |
PC |
IP65 |
| LZCK310-10 |
300-600A |
≤10VA |
φ50 |
φ50 x φ110 x 32 |
1 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCK322-10 |
30-600A |
≤10VA |
φ50 |
φ50 x φ110 x 52 |
1.6 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCK350-10 |
20-600A |
≤25VA |
φ50 |
φ50 x φ110 x 105 |
3.1 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCG530-10 |
30-600A |
≤20VA |
φ45 |
φ45 x φ120 x 65 |
2.1 |
Resin |
silikon kılıf (isteğe bağlı) |
SİPARİŞ BİLGİLERİ
Sipariş vermeyi planladığınızda ürünlerin tipi, akım oranı, doğruluk sınıfı, nominal yükü ve kullanımından emin olun. Özel şartnameler özelleştirilebilir Her türlü farklı özellik ve parametre akım trafoları ihtiyaçlarınıza göre yapılabilir.
