Teknik Döküman

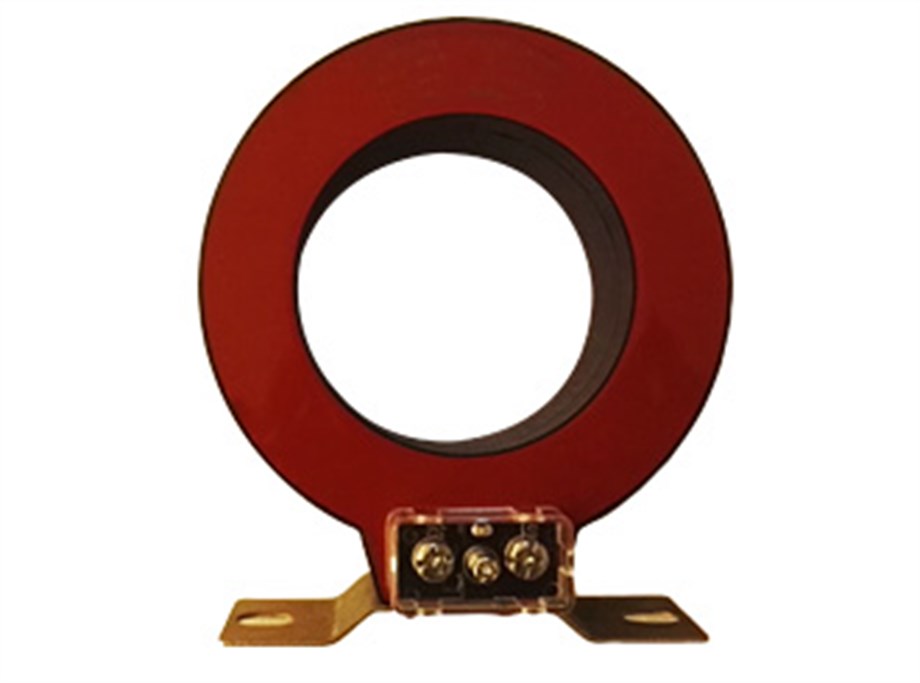

LZCT722-10 burçlu tip akım trafosu, 10KV ve 35KV AC güç sistemindeki elektrikli ekipmanların akım ölçümü ve mikrobilgisayar koruması için uygundur. Küçük boyutu, hafifliği, açık fizibilitesi ve kullanışlı olması nedeniyle yalnızca kompakt tam yalıtımlı halka ağ anahtar kabinlerinde ve yük anahtar kabinlerinde değil, aynı zamanda kablo dağıtım kutularında da yaygın olarak kullanılmaktadır. Transformatörün bağlı çıkış ve giriş kablolarına doğrudan monte edilebilmesi çok uygundur.
Yeni manyetik malzeme amorf alaşım veya permalloy, yüksek manyetik geçirgenliğe, düşük doygunluk indüksiyon yoğunluğuna ve iyi stabiliteye sahip burç tipi akım transformatörünün çekirdeği olarak alınır. Bu nedenle, ölçüm doğruluğu daha yüksektir ve cihaz güvenlik faktörü daha düşüktür. İleri teknoloji ile işlenmiş yüksek kaliteli silikon çelik sac, koruma sargılarının çekirdeği olarak alındığından, doğruluk sınır faktörü daha yüksek olacaktır.
Dairesel halka çekirdek ve ikincil sargılar, neme dayanıklı, istikrarlı performans ve bakımdan vazgeçme özelliğine sahip yangın geciktirici plastik muhafaza içinde kaliteli epoksiler reçine veya poliüretan veya silikon kauçuk ile dökülür. Kablo, burç tipi akım transformatörünü iç kutuplarından hızlı ve düzgün bir şekilde geçebilir.
TASLAK ÇIZIM
KABLO ŞEMALARI
P1, P2 birincil polarite terminali, S1, S2 ikincil polarite terminalidir.
P2, S2 homonim terminallerdir (eksiltici polarite).
PARAMETRELER
| Teknik parametreler |
| Standartlar |
IEC60044-1; IEC 61869-2; NTC 2205; ANSI C57.13; GB1208-2006 |
| Nominal primer akım |
20-600A |
| Nominal yük |
≤10VA |
| Nominal frekans |
50Hz veya 60Hz |
| Nominal sekonder akım |
5A or 1A |
| Nominal kısa süreli termal akım |
40kA, 1S |
| Nominal sürekli termal akım |
120%I1n |
| Sekonder sargı güç-frekans gerilimi |
3kV, 1min |
| Enstrüman güvenlik faktörü |
FS≤10 |
| Mekanik parametreler |
| Boyutlar (G×D×Y) (mm) |
φ182×φ130×55 |
| Ağırlık(kg) |
2.3 |
| Çalışma koşulları |
| Çalışma sıcaklığı |
-35°C ila +55°C |
| Günlük ortalama sıcaklık |
<+40°C |
| Depolama sıcaklığı |
-40°C ila +70°C |
| Yükseklik |
<3500 metre |
| Durum |
Havada ciddi derecede aşınmış, aşındırıcı ve radyoaktif gaz bulunmaması. Nominal akım altında uzun süreli çalışma izni. |
SEÇİM KILAVUZU
| Tip |
LZCT722-10 |
LZCT722-10 |
LZCT722-10 |
| Amaç |
Akım trafosu ölçümü |
Koruma akım trafosu |
Çift sarımlı akım trafosu |
| Oran |
Doğruluk sınıfı ve nominal yük (VA) |
Doğruluk sınıfı ve nominal yük (VA) |
Bileşik Doğruluk sınıfı ve nominal yük (VA) |
| I1/I2 |
0.2S |
0.2 |
0.5 |
10P15 |
10P10 |
10P5 |
0.5 |
1 |
10P10 |
10P5 |
| 20/1 |
|
|
0.5 |
|
|
0.75 |
|
|
|
|
| 30/1 |
|
|
1 |
|
|
1 |
|
|
|
|
| 50/1 |
|
|
2 |
|
0.75 |
2 |
|
1.5 |
|
0.6 |
| 100/1 |
|
|
3.75 |
1 |
1.5 |
|
2 |
2.5 |
0.75 |
1.5 |
| 200/1 |
|
2.5 |
5 |
1.25 |
2 |
|
3 |
|
1 |
2 |
| 300/1 |
2.5 |
3.75 |
5 |
1.5 |
2.5 |
|
3.75 |
|
1.5 |
3 |
| 400/1 |
3.75 |
5 |
7.5 |
1.5 |
3 |
|
5 |
|
1.5 |
3 |
| 500/1 |
5 |
7.5 |
10 |
2 |
3.5 |
|
5 |
|
1.5 |
3 |
| 600/1 |
7.5 |
10 |
|
2 |
3.75 |
|
7.5 |
|
1.5 |
3 |
| 75/5 |
|
|
2.5 |
|
|
2.5 |
|
|
|
|
| 100/5 |
|
|
3.75 |
|
|
3.75 |
|
|
|
|
| 200/5 |
|
3.75 |
7.5 |
|
2.5 |
6.25 |
3.75 |
|
|
2.5 |
| 300/5 |
3.75 |
5 |
10 |
2.5 |
5 |
|
5 |
|
2.5 |
5 |
| 400/5 |
5 |
7.5 |
12.5 |
2.5 |
5 |
|
7.5 |
|
3.75 |
6.25 |
| 500/5 |
7.5 |
10 |
15 |
3.75 |
5 |
|
7.5 |
|
3.75 |
6.25 |
| 600/5 |
7.5 |
12.5 |
20 |
3.75 |
5 |
|
10 |
|
5 |
7.5 |
SEÇİM KILAVUZU
| Model |
Birincil nominal akım |
Nominal yük |
Diyafram (mm) |
Açıklama(mm) |
Ağırlık(kg) |
Malzeme |
Su geçirmezlik |
| LZCK-55 |
100-1500A |
≤10VA |
φ55 |
180×138×52 |
2 |
ABS+Resin |
IP65 |
| LMCK185-10 |
300-3000A |
≤25VA |
φ185 |
350×283×55 |
4.5 |
ABS+Resin |
IP65 |
| LZCK310-10 |
300-600A |
≤10VA |
φ50 |
φ50 x φ110 x 32 |
1 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCK322-10 |
30-600A |
≤10VA |
φ50 |
φ50 x φ110 x 52 |
1.6 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCK350-10 |
20-600A |
≤25VA |
φ50 |
φ50 x φ110 x 105 |
3.1 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCK720-10 |
20-1000A |
≤25VA |
φ60 |
φ80 x φ110 x 50 |
2.1 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCK2500-10 |
500-1500A |
≤20VA |
φ120 |
φ120 x φ185 x 100 |
7 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCG530-10 |
30-600A |
≤20VA |
φ45 |
φ45 x φ120 x 65 |
2.1 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCG930-10 |
100-1500A |
≤25VA |
φ60 |
φ60 x φ155 x 60 |
3.6 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCT722-10 |
20-600A |
≤10VA |
φ82 |
φ82 x φ130 x 55 |
2.3 |
Resin |
silikon kılıf (isteğe bağlı) |
SİPARİŞ BİLGİLERİ
Sipariş vermeyi planladığınızda ürünlerin tipi, akım oranı, doğruluk sınıfı, nominal yükü ve kullanımından emin olun. Özel şartnameler özelleştirilebilir Her türlü farklı özellik ve parametre akım trafoları ihtiyaçlarınıza göre yapılabilir.
