Teknik Döküman

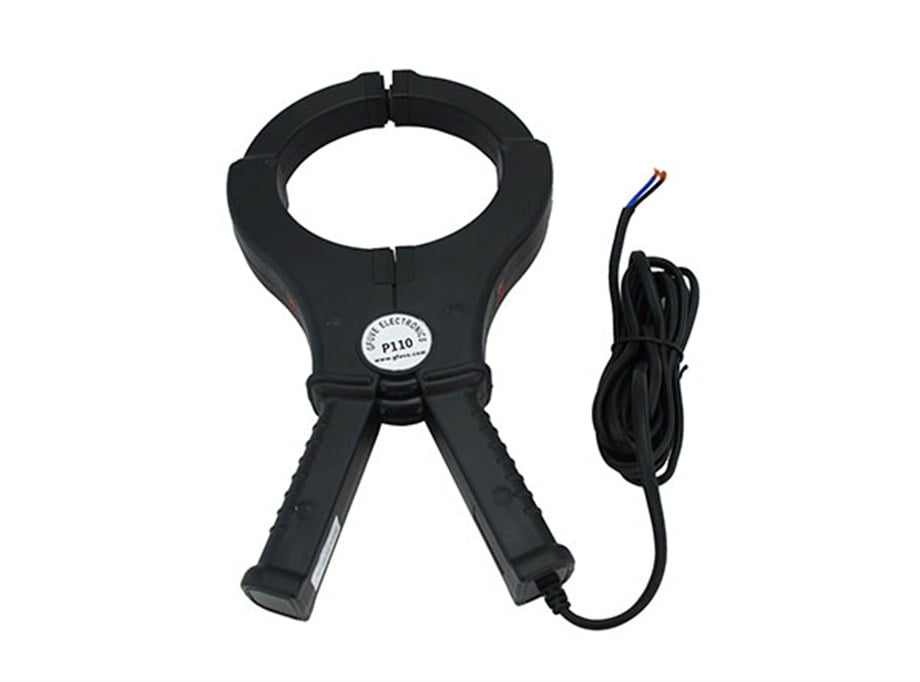

P110, mükemmel dönüşüm ve düşük faz kaymasına sahip yüksek performanslı bir AC akım transformatörü Pensidir. Yüksek kaliteli manyetik permalloy çekirdek ve düzgün sargılar, 1000AAC/250AAC/600AAC'ye kadar doğru ölçümler sağlar. "Halka tipi" çene, iyi manyetik iletime ve kablo konumlandırmalarına izin verir. Mükemmel RMS özellikleri ve güvenilir sinyal üretimi sağlar. Yüksek doğruluk ve düşük faz kaymasının yanı sıra 10Hz'den 2MHz'e kadar geniş frekansın önemli olduğu güç kalitesi uygulamaları için çok uygundur.

AÇIKLAMA
Ölçüm aralığı 1mA ila 1200A'dır. P110, akım girişi olan DMM'ler, kablo arıza analizi ve kayıt cihazları ile kullanılmak üzere tasarlanmış genel amaçlı bir 1000A AC akım probudur. 1000:1 oranına ve amper başına 1mA veya çenede ölçülen amper başına 1mV çıkışa sahiptir. P110, 2,5 m veya 5 m sonlandırılmış entegre bir uca sahiptir. Bu probun yuvarlatılmış çene tasarımı, yüksek doğruluk, düşük faz kayması ve geniş frekans gerektiren kablo arıza analizi uygulamaları için çok uygundur.

UYGULAMALAR

Kablo Arıza Analizi
Güç kalitesi analizörü (PQA)
güç ve harmoni̇k ölçerler
Kablo demetleri etrafında ölçüm
Güç yükü izleme
Toprak direnci ölçer
Büyük endüstriyel yükler

ÖZELLİKLER

1mA ila 1200A AC ölçüm aralığı;
1mA/A veya 1mV/A sinyal çıkışı;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Yüksek içerikli nikel metal permalloy çekirdek;
Frekans 10-2MHz;
Tutma teli çapı: φ110mm;
EN 61010, 600V CAT III ile uyumludur;
Dönüşüm oranı: 1000:1, 1000:5;
Güç ölçümü için düşük faz kayması;
Ergonomik tasarım;
DMM'ler, kaydediciler, kaydediciler, güç ve harmonik ölçerler, osiloskoplar için tasarlanmıştır;
UL, CE CNAS işareti;

PARAMETRELER

TEKNİK PARAMETRELER
