Teknik Döküman

P50 Serisi AC akım problarındaki yuvarlak çene tasarımı ve yüksek içerikli nikel metal çekirdek, yüksek doğruluk ve düşük faz kayması ile birlikte geniş frekansın önemli olduğu güç kalitesi uygulamaları için çok uygundur. Ölçüm aralığı 1mA ila 1200A'dır.

AÇIKLAMA

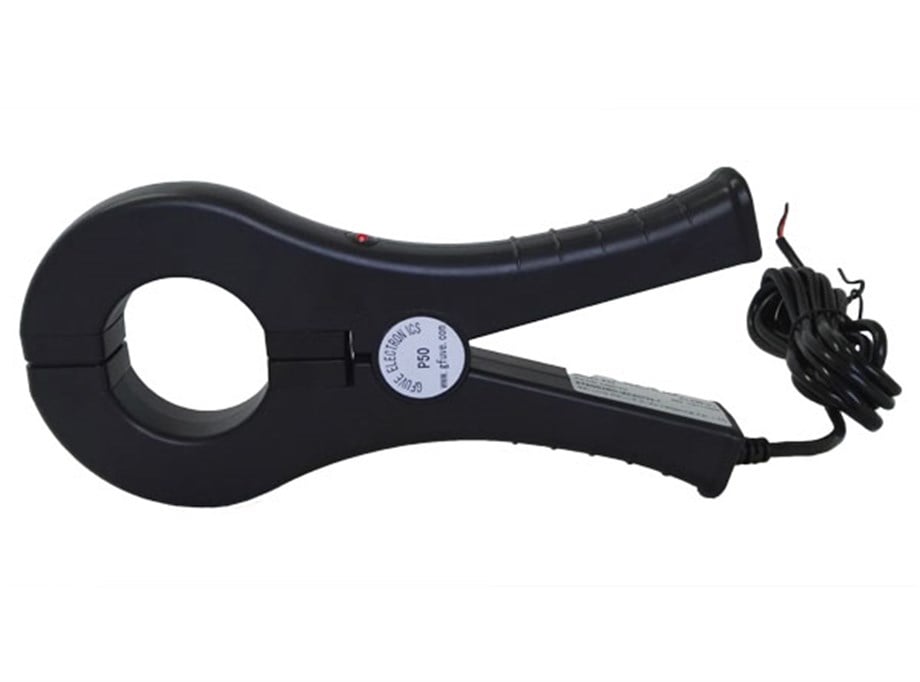

P50, DMM'ler, kaydediciler ve akım girişi olan diğer cihazlarla kullanım için tasarlanmış genel amaçlı bir 1000A AC akım probudur. 1000:1 oranına ve amper başına 1mA veya çenede ölçülen amper başına 1mV çıkışa sahiptir. P50, sonlandırılmış 2,5 m'lik entegre bir uca sahiptir. Bu probun yuvarlatılmış çene tasarımı, yüksek %0,1 doğruluk, düşük faz kayması ve geniş frekans tepkisinin önemli olduğu güç uygulamaları için çok uygundur. Bu model P50 akım probu üzerindeki kelepçe, harmonik enstrüman ölçümü için uygulama olan 2-128 kat harmonikleri ölçebilir.

UYGULAMALAR

Kablo demetleri etrafında ölçüm;
Güç yükü izleme;
Veri kaydı / kaydı;
Enerji ölçer kalibratörü;
Büyük endüstriyel yükler;
Güç kalitesi analizörü (PQA);
Güç ve harmonik ölçerler;
Faz açısı ölçer;
Kablo arıza analizi;
Güç kalitesi izleme;
CT sekonder akım tespiti;
Dalga formu analizi (osiloskop ölçer);
Toprak direnci ölçer;
Enerji alt ölçerler;
Güç ölçer;
Multimetre;

ÖZELLİKLER

1mA ila 1200A AC ölçüm aralığı;
Güç ölçümü için düşük faz kayması;
Akım ölçümü için %0,1 yüksek hassasiyet;
Frekans 10Hz-2MHz Bant Genişliği;
Tutma teli çapı: φ50mm;
Yüksek kat harmonik ölçümü;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Yüksek içerikli permalloy çekirdek;
EN 61010, 600V CAT III ile uyumludur;
Geniş çene açıklığı iki 500kcmil'e kadar iletkenleri barındırır;
DMM'ler, kayıt cihazları, kaydediciler, osiloskoplar, güç ve harmonik ölçerler için tasarlanmıştır;
UL, CE işareti;


PARAMETRELER

SELECTION GUIDE
