Teknik Döküman

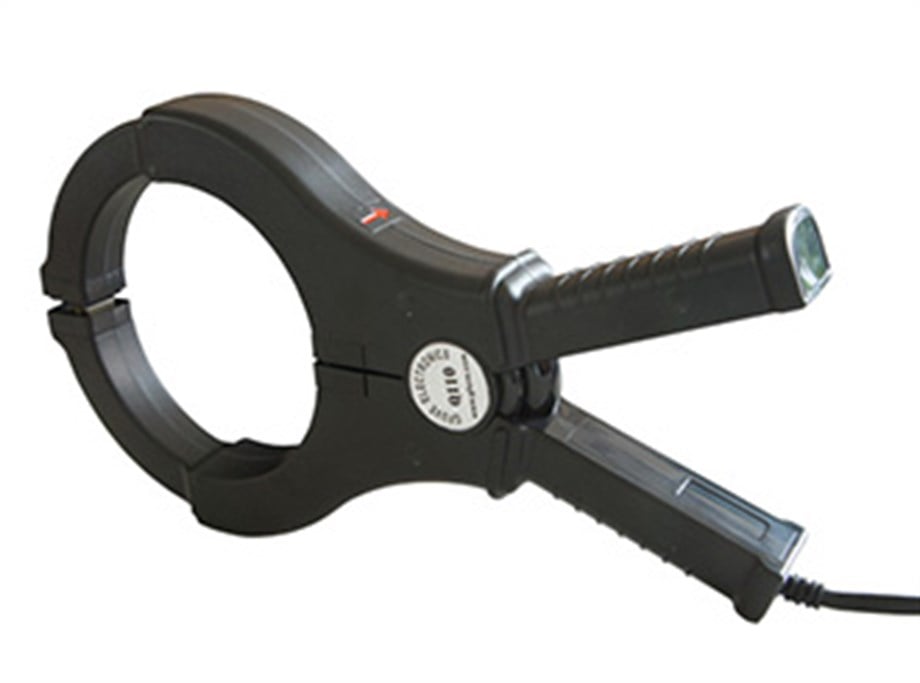

Q110 model kelepçe tipi akım pensi yüksek hassasiyetli bir CT'dir, gelişmiş tasarım %0,2 gelişmiş doğrusallık sağlar ve çene açma sistemi gelişmiş güvenlik sağlar. 110 mm büyük çene, 1500A AC akıma kadar ölçüm yapabilmesini sağlar, Frekans aralığı 10Hz ila 20KHz, oran 1000:1, 2000:1 veya 1000:5 vb. Geliştirilmiş ergonomik tasarım, sahada uygulama için Q110 pens transformatör paketi. Faz algılama analizörü, endüstriyel kontrol ekipmanı, veri kaydedici, osiloskop, harmonik analizör, elektrik güç kalitesi analizörü, yüksek hassasiyetli dijital multimetre ve kablo arıza analizi vb. ile bağlanabilir. EN 61010-2-032, 600V CAT III ve IEC61869 & IEC60044-1 standartlarına uygundur.


ÖZELLİKLER

1mA ila 1500A AC ölçüm aralığı;
Akım ölçümü için %0,2 yüksek hassasiyet;
Güç ölçümü için düşük faz kayması;
Frekans 10Hz-20kHz Bant Genişliği;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Yüksek içerikli permalloy çekirdek;
Tutma teli çapı: φ110mm;
EN 61010, 600V CAT III ile uyumludur;
Endüstriyel tasarım ve güzel görünüm;
Kayıt cihazları, kaydediciler, osiloskoplar, güç ve harmonik ölçerler için tasarlanmıştır;
UL, CE CNAS işareti;

UYGULAMA

Kablo arıza analizi;
Büyük endüstriyel yükler;
Güç ölçer;
Toprak direnci test cihazı;
Enerji sayacı test cihazı (sahada);
Güç kalitesi analizörü;
Güç ve harmonik ölçerler;
Güç yükü izleme;
Veri kaydı / kaydı;
Faz volt-amper ölçer;
Kablo demetleri etrafında ölçüm;
Güç kalitesi izleme;
CT birincil akım tespiti;
Osiloskoplar;
Sahada kalibrasyon cihazı;
Dijital multi-metre;
Çok fonksiyonlu enerji ölçer;

PARAMETRELER

SEÇİM KILAVUZU
