Teknik Döküman

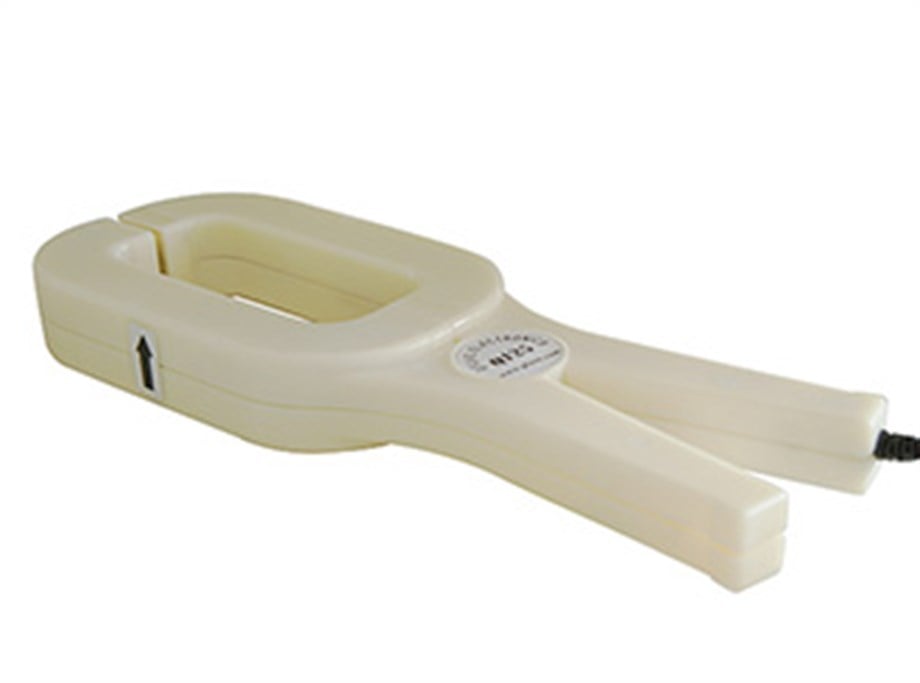

Akım trafosu ölçüm cihazı üzerindeki Q125 2000A kelepçe modeli, bakır bara veya güç alüminyum bara on-line tespiti için bir akım vektörü için kullanılabilir. 120mm * 50mm kare deliğe sahiptir, bu da onu bara akımı ölçümü için özel olarak uygun hale getirir. Bu yöntemde, akımı ölçmek için bir devreyi kesmeye veya izolasyonu etkilemeye gerek yoktur. Bu kelepçe akım trafosu, enerji ölçer ve güç ölçer, Standart IEC61869, EN61010-2-032 ve CE için uygulanabilir. kolay kurulum, ölçüm 3000A büyük akım değeri, 40Hz ila 2KHz frekans aralığı, oran 1000: 5, 2000: 5, 3000: 5.


ÖZELLİKLER

Geniş bara çenesi açıklığı tasarlanmıştır;
1A ila 3600A AC ölçüm aralığı;
Akım ölçümü için %0,2 yüksek hassasiyet;
Frekans 40Hz-2kHz Bant Genişliği;
Güç ölçümü için düşük faz kayması;
Nominal aralık: 1 ila 1000AAC, 1 ila 2000AAC, 1 ila 3000AAC;
Dönüşüm oranı: 1000:5, 2000:5, 3000:5;
Çıkış: 5mA AC/A AC, 2.5mA AC/A AC, 1.666mA AC/A AC;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Tutma teli çapı: φ120mm × 50mm;
EN 61010, 600V CAT III ile uyumludur;
Endüstriyel tasarım ve güzel görünüm;
1A'den az çıkış olduğunda, yük kapasitesi ≤20Ω; 5A çıkış olduğunda, 2.5VA yükleyin;
Kayıt cihazları, kaydediciler, osiloskoplar, güç ve harmonik ölçerler için tasarlanmıştır;
UL, CE CNAS işareti;

UYGULAMA

Güç yükü izleme;
Güç kalitesi analizörü;
Güç ölçer;
Büyük endüstriyel yükler;
Veri kaydı / kaydı;
Sahada enerji sayacı kalibratörü;
Güç ve harmonik ölçerler;
Kablo demetleri etrafında ölçüm;
HVAC;
Pens tipi toprak direnci test cihazı
Güç kalitesi izleme;
Osiloskoplar;
Sahada kalibrasyon cihazı;
Endüstriyel bakım;
Elektrik hizmetleri;
Elektrik Laboratuvarı;
Tesis bakımı;

PARAMETRELER,

SEÇİM KILAVUZU
