Teknik Döküman

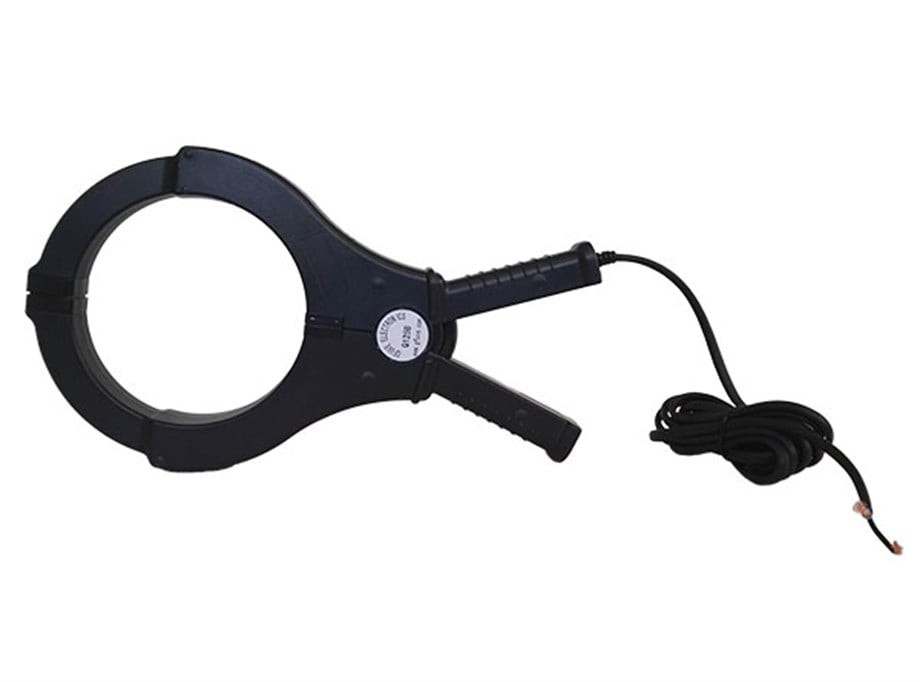

Q125B ayrık çekirdekli akım probu, mükemmel dönüşüm ve düşük faz kaymasına sahip yüksek performanslı bir AC Akım pensidir. Yüksek kaliteli manyetik çekirdek ve düzgün sargılar 1000A AC/2000A AC/3000A AC'ye kadar doğru ölçümler sağlar. Yuvarlak çene, 125 mm kablo konumlandırmalarına izin verir. Harmonik ölçümü ile mükemmel TRMS yetenekleri ve güvenilir sinyal üretimi sağlar. Elektrik, iletişim, meteoroloji, demiryolu, petrol sahası, inşaat, ölçüm, bilimsel ve araştırma öğretim birimi, sanayi ve madencilik işletmelerinde yaygın olarak uygulanmaktadır. EN 61010-1, EN 61010-2-032, IEC61869-2 Standardı. Bu Q125B modeli, enstrüman şirketinin kablo arıza analizörü için birçok kez kullanılmıştır.


BAŞVURULAR

Kablo arıza test cihazı;
Güç kalitesi analizörü;
Güç ve harmonik ölçerler;
Güç yükü izleme;
Büyük endüstriyel yükler;
Veri kaydı / kaydı;
Kablo demetleri etrafında ölçüm;
Kaçak akım ölçüm cihazı;
Güç ölçer;
Elektrik hizmetleri;
HVAC;
Endüstriyel bakım;
Elektrik Laboratuvarı;
Tesis bakımı;
Güç kalitesi izleme;
Osiloskoplar;
Sahada kalibrasyon aleti;
Dijital multimetre;

ÖZELLİKLER

Tutma teli çapı: φ125mm;
1A ila 3600A AC ölçüm aralığı;
Geniş çene açıklığı tasarlanmıştır;
Akım ölçümü için %0,2 yüksek hassasiyet;
Güç ölçümü için düşük faz kayması;
Nominal aralık: 1 ila 1000AAC, 1 ila 2000AAC, 1 ila 3000AAC;
Dönüşüm oranı: 1000:5, 2000:5, 3000:5, 1000:1, 2000:1;
Çıkış: 5mA AC/A AC, 2.5mA AC/A AC, 1.666mA AC/A AC;
Frekans 40Hz-20KHz Bant Genişliği;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Yüksek içerikli permalloy çekirdek;
EN 61010, 600V CAT III ile uyumludur;
Endüstriyel tasarım ve güzel görünüm;
Kayıt cihazları, kaydediciler, osiloskoplar, güç ve harmonik ölçerler için tasarlanmıştır;
UL, CE CNAS işareti;
