Teknik Döküman

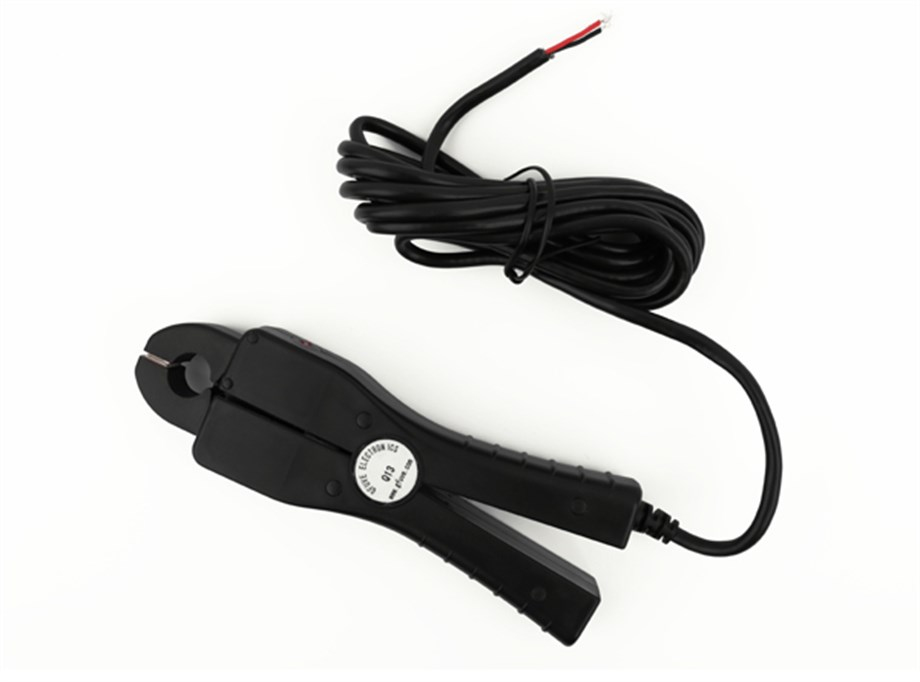

Q13 ayrık çekirdekli akım probu, 120A AC'ye kadar ölçümler için yüksek hassasiyetli bir mini probdur. Bu akım kelepçesi probu,% 0,1 daha yüksek doğruluk ve daha düşük faz kayması sağlamak için özel bir manyetik çekirdek kullanır, frekans aralığı 10Hz ila 200kHz, oran 1000:1, 2000:1 veya 2500:1 vb. 1mA/A, 1mV/A veya 10mV/A vb. çıkış verebilir. Q13 Serisi pens akım probu, güç ve düşük seviye akım ölçüm uygulamalarında kullanılmak üzere mükemmel bir probdur. Bu model Q13 akım probu kelepçesi, güç analizörü, enerji ölçer kalibratörü, Osiloskoplar vb. yüksek hassasiyetli cihazlar için kullanılmıştır.


ÖZELLİKLER

Küçük, kompakt boyut;
Harmonik ölçüm fonksiyonu;
10Hz ila 200kHz yanıt;
1mA ila 120A AC ölçüm aralığı;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Yüksek içerikli nikel metal çekirdek;
Güç ölçümü için düşük faz kayması;
Çene açıklığı 13 mm çapa kadar iletkenleri barındırır;
DMM'ler, kaydediciler, kayıt cihazları ve osiloskoplar için tasarlanmıştır;
1mA/A AC çıkış sinyalleri;
EN 61010, 600V CAT III güvenlik standardına göre tasarlanmıştır;
UL, CE, CNAS işareti;

UYGULAMA

Enerji sayacı kalibratörü (sahada);
Güç kalitesi analizörü;
Güç ve harmonik ölçerler;
Veri kaydı / kaydı;
Güç yükü izleme;
Osiloskop ölçer;
Dalga biçimi analizi ；
Kablo demetleri etrafında ölçüm;
Faz açısı ölçer;
Güç ölçer;
Güç kalitesi izleme;
CT sekonder akım tespiti;
Dijital multimetre;
Kablo demetleri etrafında ölçüm ；
Multimetre;
Enerji alt ölçerler;
Çok fonksiyonlu enerji ölçer;

PARAMETRELER

SEÇİM KILAVUZU
