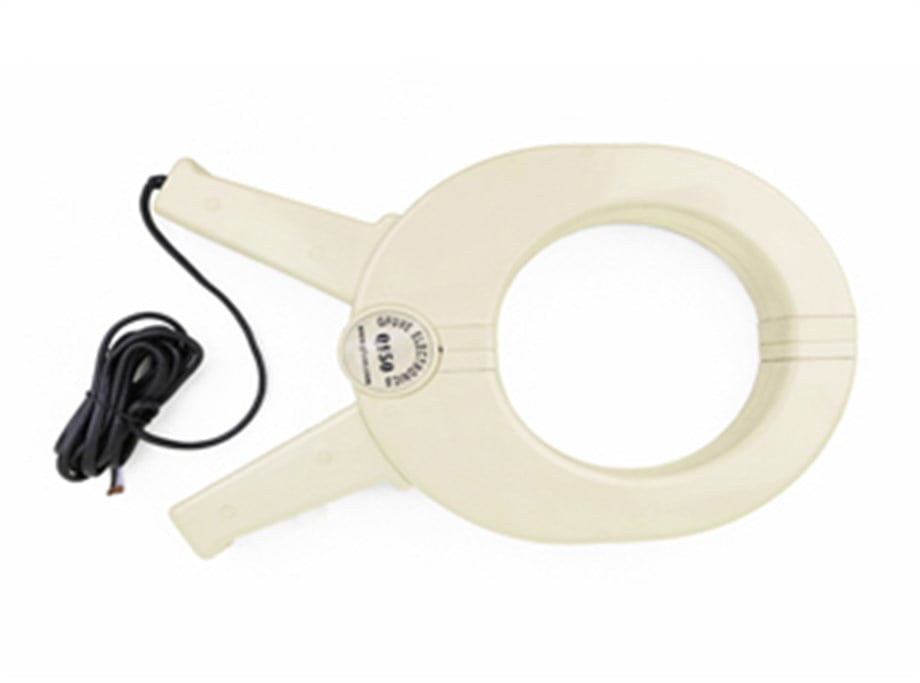

Q150 akım probu kelepçesi modeli, büyük akım durumunda kullanılabilir ve kablo test çalışmaları için kullanılan kablo arıza analizi ve kablo tanımlama cihazı ile işbirliği yapabilir. Hatta 3000A AC'ye kadar büyük akımı ölçebilir ve diğer ölçüm veya analiz sistemleri için 0-5A AC akım çıkışı sağlayabilir. 0,5 doğruluk sınıfı sonucu, 1000/5A, 2000/5A veya 3000/5A oranı sağlayabilir. Güç yükünü ölçmek için enerji santralleri, faktörler ve madenler için uygundur. Q150 ayrık çekirdekli akım pensi, geniş çene açıklığına, yüksek doğruluğa, yüksek hassasiyete, çok yönlülüğe ve düşük faz kaymasına sahiptir. Yük araştırmaları ve talep ölçümü de dahil olmak üzere çok çeşitli güç ölçüm uygulamalarında kullanım için mükemmel bir seçimdir.


ÖZELLİKLER

Frekans 40Hz-2KHz Bant Genişliği;
1A ila 3600A AC ölçüm aralığı;
Güç ölçümü için düşük faz kayması;
Nominal aralık: 1 ila 1000AAC, 1 ila 2000AAC, 1 ila 3000AAC;
Çıkış: 5mA AC/A AC, 2.5mA AC/A AC, 1.666mA AC/A AC;
Geniş çene açıklığı tasarlanmıştır;
Akım ölçümü için %0,5 hassasiyet;
Dönüşüm oranı: 1000:5, 2000:5, 3000:5;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Tutma teli çapı: φ150mm;
EN 61010, 600V CAT III ile uyumludur;
Endüstriyel tasarım ve güzel görünüm;
1A'den az çıkış olduğunda, yük kapasitesi ≤20Ω; 5A çıkış olduğunda, 2,5VA yükleyin;
Kablo arıza analizi, kayıt cihazları, kaydediciler, güç ve harmonik ölçerler için tasarlanmıştır;
UL, CE CNAS işareti;

UYGULAMA

Güç ölçer;
Enerji ölçer;
Osiloskoplar;
Büyük endüstriyel yükler;
Veri kaydı / kaydı;
Güç kalitesi analizörü;
Kablo arıza analizi;
Güç ve harmonik ölçerler;
Güç yükü izleme;
Kablo demetleri etrafında ölçüm;
Pens tipi toprak direnci test cihazı
Sahada elektrik enerji sayacı kalibratörü;
Güç kalitesi izleme;
HVAC;
Endüstriyel bakım;
Elektrik Laboratuvarı;
Tesis bakımı;
Elektrik hizmetleri;
