Teknik Döküman

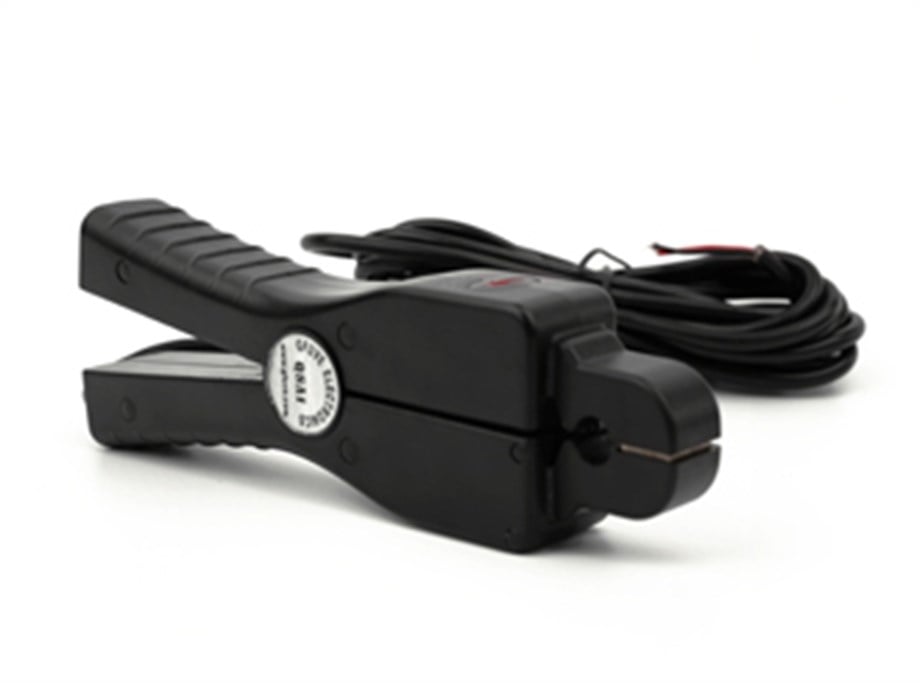

Q8A1 clamp on current probe/clamp on ct modeli, AC akımının ölçümünde kullanılmak üzere AC transformatör teknolojisine dayanmaktadır, 5A, 10A kablo çevrimiçi ölçümü için uygundur. 1mA ila 20A AC ölçüm aralığı ve 40Hz ila 2MHz frekans aralığı ile% 0,1'lik yüksek doğruluk sınıfına sahiptir. Osiloskop, güç kalitesi analizörü, elektrik enerji ölçer kalibratörü vb. için uygundur. Her yerde kullanımı kolaydır. EN 61010-1, EN 61010-2-032, IEC60044-1'e göre teknik standardı. Bu model Q8A1 akım probu üzerindeki kelepçe, birçok cihaz üreticisinde ve ampermetre kaydedicinin küçük akımını ölçmede kullanılmıştır.


ÖZELLİKLER

Akım ölçümü için %0,1 yüksek hassasiyet;
Güç ölçümü için düşük faz kayması;
Kaçak akım ölçümü için min 1mA;
Kurulum: kelepçe tipi tasarım;
1mA ila 12A AC ölçüm aralığı;
Frekans 10Hz-2MHz Bant Genişliği;
Tutma teli çapı: φ8mm;
2-128. harmonik ölçümü;
4mm banana / BNC konektörü özelleştirilebilir;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Yüksek içerikli nikel metal permalloy çekirdek;
EN 61010-2-032, 600V CAT III ile uyumludur;
UL, CE, CNAS işareti;
DMM'ler, kayıt cihazları, osiloskoplar, harmonik ölçerler vb. için tasarlanmıştır;

UYGULAMA

Güç kalitesi analizörü;
Osiloskop ölçüm cihazı;
Enerji ölçer kalibratörü (sahada);
güç ve harmonik ölçerler;
Kaçak akım ölçer;
Veri kaydetme/kaydetme;
Faz volt-amper ölçer;
Güç ölçer;
Güç kalitesi izleme;
CT sekonder akım tespiti;
Enerji alt sayaçları;
Dijital çoklu sayaç;
Çok fonksiyonlu enerji ölçer;

PARAMETRELER

SEÇİM KILAVUZU
