Teknik Döküman

AC Akım kelepçeleri, akımı ölçmek için bir elektrik iletkeni etrafında açılan ve kelepçelenen çenelere sahip cihazlardır. Kabloların bağlantısını kesmek ve yeniden yönlendirmek zorunda kalmadan probu mevcut bir iletkenin etrafına klipslemenize izin verdikleri için çok kullanışlıdırlar. AC Akım kelepçeleri, alternatif akımın (AC) büyüklüğünün yanı sıra faz kaymasını ve dalga biçimini de okuyacaktır.

AÇIKLAMA

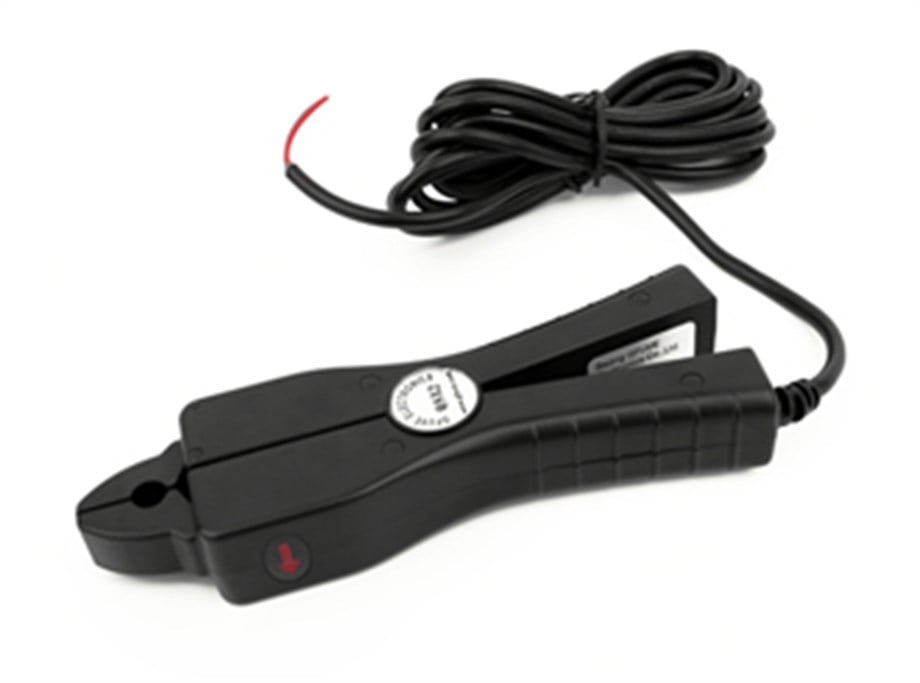

0,1'e kadar yüksek hassasiyete sahip Q8A2 permalloy çekirdekli ac akım kelepçesi ct modeli, enerji ölçer test cihazı, multimetreler, kayıt cihazları, güç analizörleri, güvenlik test cihazları vb. ile kullanılmak üzere tasarlanmıştır. Güç ölçümü için düşük faz kaymasına sahiptir, elektrik enerjisi ölçer kalibratörü ve osiloskop için büyük ölçüde uygundur. Bu Q8A2 kelepçe ct, 0 - 10A AC akımı gerçek şekilli 0 - 10mA AC akıma dönüştürebilir, maksimum 20A ölçüm, ancak harmonik ölçüm fonksiyonu ile. Sahada kaçak akım ölçümü için uygundur.

ÖZELLİKLER

Güç ölçümü için düşük faz kayması;
Akım ölçümü için %0,1 yüksek hassasiyet;
1mA ila 20A AC ölçüm aralığı;
Frekans 10Hz-2MHz Bant Genişliği;
Tutma teli çapı: φ8mm;
Yüksek kat harmonik ölçümü;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Yüksek içerikli nikel metal permalloy çekirdek;
EN 61010, 600V CAT III ile uyumludur;
Kaçak akım ölçümü için min 1mA;
UL, CE, CNAS işareti;
DMM'ler, kayıt cihazları, osiloskoplar, güç ölçerler vb. için tasarlanmıştır;

UYGULAMA

Osiloskop ölçer;
Güç kalitesi analizörü;
Elektrik sayacı kalibratörü (sahada);
Güç ve harmonik ölçerler;
Veri kaydı / kaydı;
Faz açısı ölçer;
Kaçak akım ölçer;
Güç ölçer;
Güç kalitesi izleme;
CT sekonder akım tespiti;
Enerji alt sayaçları;
Dijital çoklu sayaç;
Çok fonksiyonlu enerji ölçer;

PARAMETRELER

SEÇİM KILAVUZU
