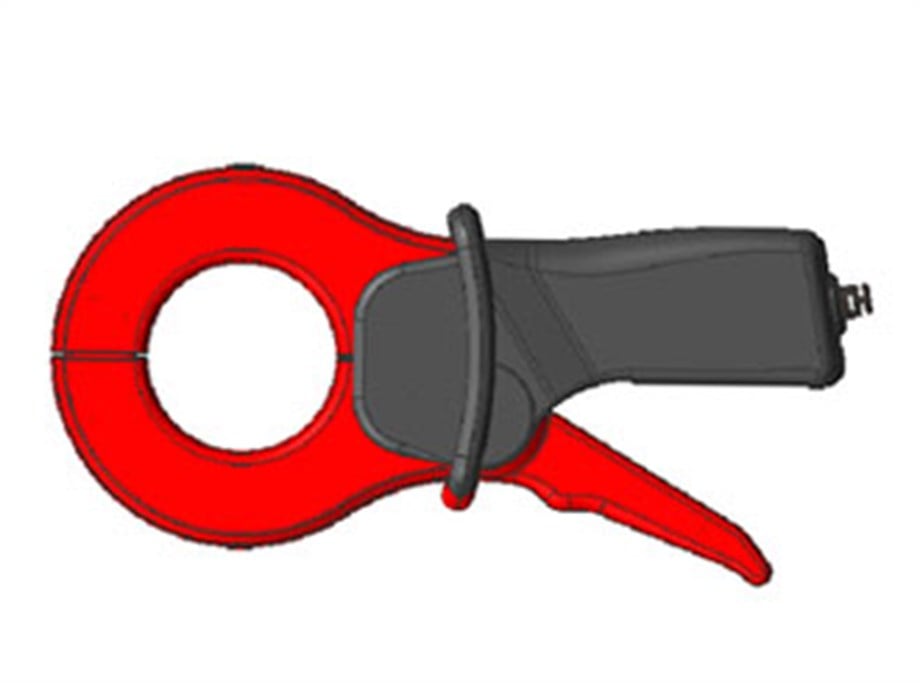

S50 Serisi AC akım kelepçeli CT'nin yuvarlak çene tasarımı ve yüksek içerikli nikel metal çekirdeği, 10Hz'den 10MHz'e kadar geniş frekansın yanı sıra yüksek doğruluk ve düşük faz kaymasının önemli olduğu güç kalitesi uygulamaları için çok uygundur. Ölçüm aralığı 1mA ila 1200A'dır. S50, akım girişine sahip DMM'ler, güç kaydediciler ve enerji ölçer kalibrasyon cihazları ile kullanılmak üzere tasarlanmış genel amaçlı 1200A AC akım kelepçeli CT'dir. 1000:1 oranına ve amper başına 1mA veya çenede ölçülen amper başına 1mV çıkışa sahiptir. CT üzerindeki S50 kıskacı, sonlandırılmış 2,5 m'lik entegre bir uca sahiptir. Bu akım pensinin yuvarlatılmış çene tasarımı, yüksek %0,1 doğruluk, düşük faz kayması ve geniş frekans tepkisinin önemli olduğu güç uygulamaları için çok uygundur.
UYGULAMALAR
Güç kalitesi analizörü (PQA);
Güç ve harmonik ölçerler;
Faz açısı ölçer;
Enerji ölçer kalibratörü;
Kablo demetleri etrafında ölçüm;
Güç ölçer;
Güç yükü izleme;
Veri kaydı / kaydı;
Kablo arıza analizi;
Büyük endüstriyel yükler;
Güç kalitesi izleme;
CT sekonder akım tespiti;
Dalga formu analizi (osiloskop ölçer);
Toprak direnci ölçer;
Enerji alt ölçerler;
ÖZELLİKLER
1mA ila 1200A AC ölçüm aralığı;
Akım ölçümü için %0,1 yüksek hassasiyet;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
Yüksek içerikli permalloy çekirdek;
Frekans 10Hz-10MHz Bant Genişliği;
Tutma teli çapı: φ52mm;
EN 61010, 600V CAT III ile uyumludur;
Güç ölçümü için düşük faz kayması;
Endüstriyel tasarım ve güzel görünüm;
DMM'ler, kaydediciler, kaydediciler, osiloskoplar, güç ve harmonik ölçerler için tasarlanmıştır;
UL, CE CNAS işareti;
PARAMETRELER
| Elektriksel parametreler |
| Oran |
1000: 1 , 2000:1, 1000:5 (customized) |
| Doğruluk sınıfı |
0.1%, 0.2%, 0.5% |
| Birincil akım |
0 - 500A AC and 0-1000A AC |
| Sinyal çıkışı |
1mV/A, 1mA/A |
| İkincil gerilim |
0 - 0.5V AC ve 0 - 1V AC; |
| İkincil akım |
0-1A ila 0-5A AC |
| Maks. Kont. Giriş akımı |
1200A |
| Yük kapasitesi |
≤20Ω, standart 4Ω |
| Aşırı gerilim kategorisi |
CAT III 600V |
| Frekans aralığı |
10Hz-10MHz |
| Dielektrik dayanımı |
1dakikada 3KV 50Hz/60Hz |
| Sıcaklık aralığı |
-40°C ila +55°C |
| Çıktı |
D01 veya BNC konektörlü 2,5 metre kablo |
| Maks. gerilim yalıtılmamış iletkenler |
720 V |
| Standart |
EN 61010-1, EN 61010-2-032, EN 61010-2-031
IEC60044-1, & IEC61869-2, 600V CAT III |
| Kurulum |
kelepçe tipi |
| Aralık |
10A, 100A, 1000A isteğe bağlı |
| Çıkış modu |
kurşun çıkışı (2,5 m) |
| Konektör |
BNC, 4mm banana, sinyal kablosu (2 damarlı), özelleştirilmiş |
| Doğruluk (1000A Aralığı) |
|
| 0-10A |
≤0.5% |
| 10-100 |
≤0.2% |
| 10-1200A |
≤0.1% |
| Faz Kayması (1000A Aralığı) |
| 0-10A |
≤0.5° |
| 10-100 |
≤0.2° |
| 100-1200A |
≤0.1° |
| Mekanik parametreler |
| Boyutlar (U x G x Y) (mm) |
105 x 218 x 30 |
| Ağırlık(g) |
650 |
| Tutma teli çapı (mm) |
φ52 |
| Maks. çene açıklığı (mm) |
52 |
| Çene rengi |
Red & Grey |
| Malzeme |
PC+ABS, UL94 V0 |
SEÇİM KILAVUZU
| Model |
Güncel Oran |
Maksimum Akım |
İkincil Akım |
Bobin Oranı |
Yük Direnci |
Doğruluk |
| S50A5-100 |
100A |
120A |
5A |
20:1 |
2.5VA |
1% |
| S50A5-200 |
200A |
240A |
5A |
40:1 |
2.5VA |
0.5% |
| S50A5-300 |
300A |
360A |
5A |
60:1 |
2.5VA |
0.5% |
| S50A5-400 |
400A |
480A |
5A |
80:1 |
2.5VA |
0.5% |
| S50A5-500 |
500A |
600A |
5A |
100:1 |
2.5VA |
0.5% |
| S50A5-600 |
600A |
720A |
5A |
120:1 |
2.5VA |
0.5% |
| S50A5-800 |
800A |
960A |
5A |
160:1 |
2.5VA |
0.5% |
| S50A5-1000 |
1000A |
1200A |
5A |
200:1 |
2.5VA |
0.5% |
| S50A1-100 |
100A |
120A |
1A |
100:1 |
özelleştirilmiş |
0.2% |
| S50A1-200 |
200A |
240A |
1A |
200:1 |
özelleştirilmiş |
0.2% |
| S50A1-300 |
300A |
360A |
1A |
300:1 |
özelleştirilmiş |
0.2% |
| S50A1-400 |
400A |
480A |
1A |
400:1 |
özelleştirilmiş |
0.2% |
| S50A1-500 |
500A |
600A |
1A |
500:1 |
özelleştirilmiş |
0.2% |
| S50A1-600 |
600A |
720A |
1A |
600:1 |
özelleştirilmiş |
0.2% |
| S50A1-800 |
800A |
960A |
1A |
800:1 |
özelleştirilmiş |
0.2% |
| S50A1-1000 |
1000A |
1200A |
1A |
1000:1 |
özelleştirilmiş |
0.1% |
| S502-300 |
300A |
360A |
300mA |
1000:1 |
özelleştirilmiş |
0.1% |
| S502-500 |
500A |
600A |
500mA |
1000:1 |
özelleştirilmiş |
0.1% |
| S502-1000 |
1000A |
1200A |
500mA |
2000:1 |
özelleştirilmiş |
0.1% |
| S503-800 |
800A |
960A |
400mA |
2000:1 |
özelleştirilmiş |
0.1% |
| S503-1000 |
1000A |
1200A |
400mA |
2500:1 |
özelleştirilmiş |
0.1% |
| S504-500 |
500A |
600A |
250mA |
2000:1 |
özelleştirilmiş |
0.1% |
| S504-1000 |
1000A |
1200A |
250mA |
4000:1 |
özelleştirilmiş |
0.1% |
| S50V1-1000 |
1000A |
1200A |
1V |
1000:1 |
özelleştirilmiş |
0.1% |
| S50V2-1000 |
1000A |
1200A |
2V |
1000:1 |
özelleştirilmiş |
0.1% |
| S50V4-1000 |
1000A |
1200A |
4V |
1000:1 |
özelleştirilmiş |
0.1% |
| S50V5-1000 |
1000A |
1200A |
5V |
1000:1 |
özelleştirilmiş |
0.1% |
| S50V10-1000 |
1000A |
1200A |
10V |
1000:1 |
özelleştirilmiş |
0.1% |
| S50V03-300 |
300A |
360A |
300mV |
1000:1 |
özelleştirilmiş |
0.2% |
| S50V05-500 |
500A |
600A |
500mV |
1000:1 |
özelleştirilmiş |
0.2% |
| S50V1-500 |
500A |
600A |
1V |
2000:1 |
özelleştirilmiş |
0.2% |
| S50V2-500 |
500A |
600A |
2V |
2000:1 |
özelleştirilmiş |
0.2% |
| S50V4-500 |
500A |
600A |
4V |
2000:1 |
özelleştirilmiş |
0.2% |
| S50V5-500 |
500A |
600A |
5V |
2000:1 |
özelleştirilmiş |
0.2% |
| S50V10-500 |
500A |
600A |
10V |
2000:1 |
özelleştirilmiş |
0.2% |
| S50V13-1000 |
10/100/1000A |
12/120/1200A |
1V |
1000:1 |
özelleştirilmiş |
0.1% |
