Teknik Döküman

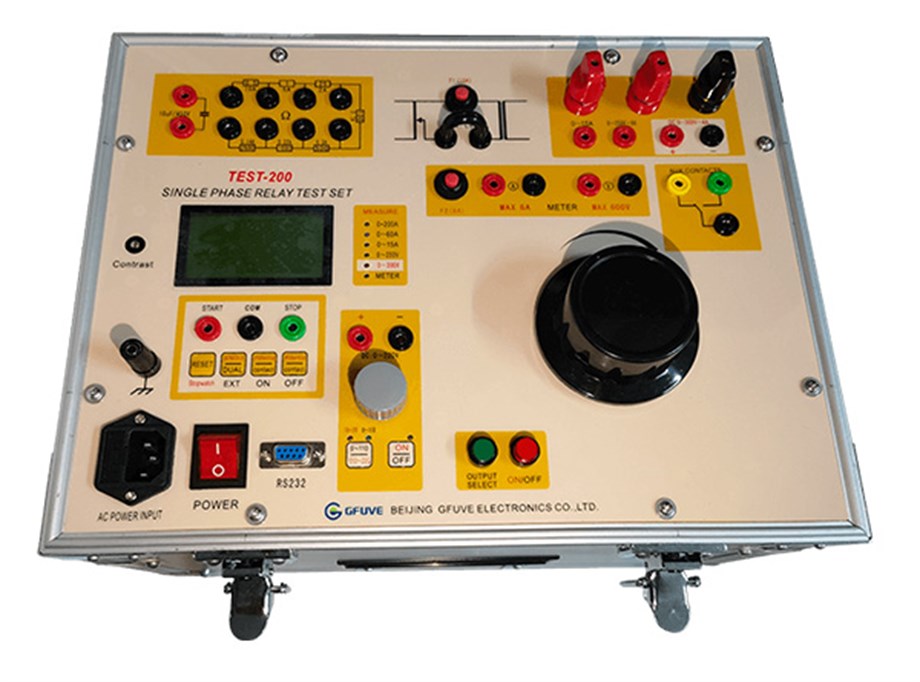

TEST-200 200A primer akım enjeksiyon test kiti, çıkış sürecini ve toroidal transformatörlerin büyük kapasitesini kontrol etmek için ARM Chip'i kullanır. Akım ölçer ile donatılmıştır; birincil akım değerini, ikinci akım değerini, eylem süresini ve voltaj değerini gösterebilir. Ambalaj olarak PC panelli alüminyum alaşımlı gövde kullanılmıştır. LCD ekranlı tek fazlı koruyucu röle test cihazı, voltaj ve akım çıkış kronometresi; tam izolasyon, ayarlanabilir AC ve DC voltaj, AC doğru akım; ayarlanabilir DC voltaj ve ayarlanabilir AC voltaj; çift aşırı yük korumalı çıkış devresi, yüksek çıkış kapasitesi, küçük boyut, hafiflik, yüksek güvenilirlik.
AÇIKLAMA
Primer Enjeksiyon Kiti Kompakt Model TEST-200, düzgün ve sürekli test akımı geliştirmek için tek fazlı 230/240 Volt AC 50/60 Hz. ile çalışmak üzere tasarlanmıştır. Test seti, düşük maliyetle ve minimum önlemle doğal güvenlikle yüksek akım çıkışı sağlar. TEST-200 esas olarak güç sisteminde devre kesici testi, kontak direnci testi ve röle testi için uygulanır.
UYGULAMALAR
Birincil enjeksiyon testleri
Koruyucu Röle Testi
Devre Kesici Testi
Tekrar Kapatıcı ve Seksiyonalizatörler
Şalt Testleri
Zemin Şebekesi Testi
ÖZELLİKLER
200A'e kadar kalıcı akım, 2KVA
250A'e kadar maksimum akım çıkışı
Dahili dijital ampermetre %0,2 doğruluk
Dahili dijital zamanlayıcı çözünürlüğü 1ms
Küçük boyutlu, hafif, yerinde test edilmesi kolay
Termal ve kısa devre koruması
PARAMETRELER
| Elektriksel parametreler |
| Doğruluk |
±0.5% |
| Güç Kaynağı (AC) |
220V±10%-2000VA, 50Hz/60Hz veya
110V±10%-2000VA, 50Hz/60Hz |
| Akım Çıkışı (AC) |
200A·5V or 100A·10V |
| Kapasite |
2KVA |
| Mevcut çıkış dalga biçimi distorsiyonu |
≤5% |
| İkili koruma |
aşırı yük elektronik koruması ve yazılım koruması |
| Birincil akım |
| Aralık |
0-250A |
| Çözünürlük |
0.1A |
| Doğruluk |
<0.5% RG |
| AC Voltage Output |
| Range |
0-250V AC |
| Resolution |
0.1V |
| Accuracy |
<0.2% RG |
| DC Voltage Output |
| Çözünürlük |
0-300V DC |
| Çözünürlük |
0.1V |
| Doğruluk |
<0.5% RG |
| Güncel Çıkış süresi |
| 200A aralık |
200A 1-2minutes
100A 3-6minutes
50A Continuous |
| 10A aralık |
10A Continuous |
| Kronometre |
| aralık |
0.0000-99999S |
| Çözünürlük |
0.1mS |
| Doğruluk |
±5 words |
Maksimum giriş gerilimi
(Kontak ve potansiyel girişi ile) |
DC 250V |
| Ammeter |
| Aralık |
İç 0.000-250.0A
Dış 0.000-6.000A (AC veya DC) |
| Doğruluk |
<0.2% |
| Voltmetre |
| Aralık |
0.0-600.0V(AC or DC) |
| Doğruluk |
<0.2% |
| Ölçüm modu |
AC Gerçek RMS
DC Ortalama değer |
| Rezistör |
| Direnç |
0.5Ω-2.5kΩ |
| Mekanik parametreler |
| Boyutlar (G×D×Y) (mm) |
340×270×260 |
| Ağırlık(kg) |
18 |
| Çevresel koşullar |
| Sıcaklık |
'-10°C ila 40°C |
| Bağıl nem oranı |
≤80% |
SEÇİM KILAVUZU
| MODEL |
DOĞRULUK |
BİRİNCİL CURRETNT |
AMPERMETRE (0-6A) |
ZAMANLAYICI |
GÜÇ |
ENJEKSIYON GEÇERLI ZAMANI |
BOYUT (W×D×H)
(mm) |
AĞIRLIK |
REMARK |
| TEST-200 |
0.50% |
0-200A |
YES |
YES |
2KVA |
200A: 2-3min;100A:3-6min |
340×270×260 |
16.8KG |
Bütünleşik yapı |
| TEST-901 |
0.50% |
0-1100A |
YES |
YES |
5KVA |
1000A: 2-3min;500A:3-6min |
430×260×260 |
25KG |
Bütünleşik yapı |
| TEST-902 |
0.50% |
0-2200A |
YES |
OPTIONAL |
12KVA |
2000A:2-3min;1000A:3-6min |
360×300×295 and 320×300×300 |
35KG+15KG |
Fizyon yapısı |
| TEST-903 |
0.50% |
0-3300A |
YES |
OPTIONAL |
15KVA |
3000A: 2-3min;1500A:3-6min |
380×350×360 and 340×290×420 |
48KG+42KG |
Fizyon yapısı |
| TEST-905 |
0.50% |
0-5500A |
YES |
OPTIONAL |
25KVA |
5000A:2-3min;2500A:3-6min |
430×430×445 and 550×450×600 |
68KG+55KG |
Fizyon yapısı |
