Teknik Döküman

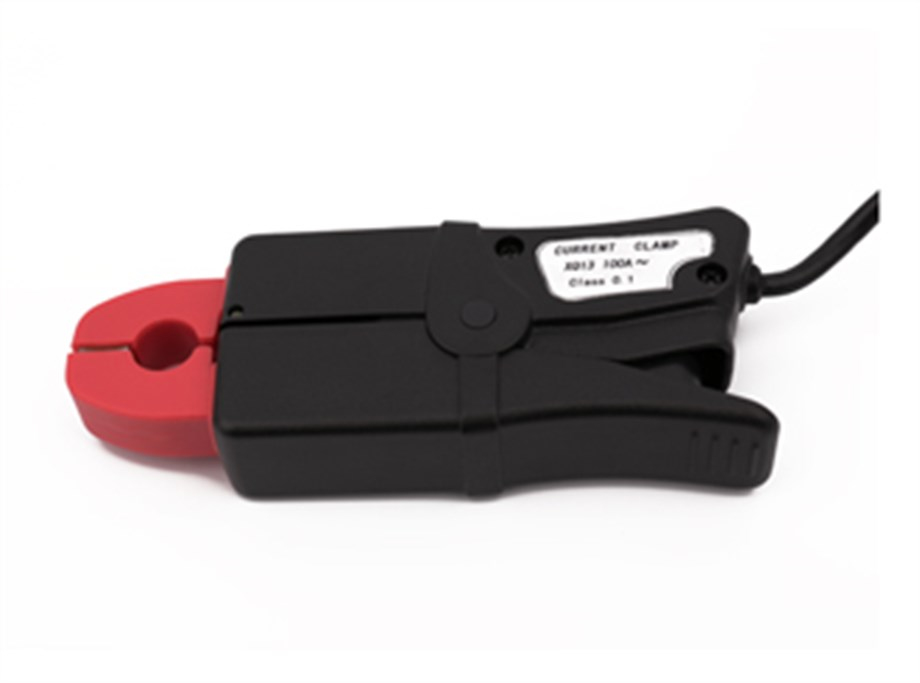

Model XQ13 100A kelepçe akım probu, 0A-120A kablo çevrimiçi ölçümü için uygundur, yüksek performanslı dönüştürücü alanına aittir. 0,1 doğruluk sınıfına kadar, bu akım probu kelepçesi çoğu osiloskop ve multimetre için uygundur. Akım sinyali doğrudan ölçülebilir. Permalloy çekirdek malzemesi kullanılarak AC akımın doğru ölçümü için uygundur. Frekans aralığı 10Hz-2MHz, D01 konektörlü standart 2,5 metre kablo, 4mm banana veya BNC konektör ile. EN 61010-1, EN 61010-2-032, IEC60044-1 Standardına göre.


ÖZELLİKLER

UL, CE, CNAS işareti;
Küçük, kompakt boyut;
10Hz ila 2MHz yanıt;
Tutma teli çapı: φ13mm;
Kurulum: kelepçe tipi tasarım;
Yüksek içerikli nikel metal çekirdek;
1mA/A veya 1mV/A AC çıkış sinyalleri;
1mA ila 120A AC ölçüm aralığı;
Güç ölçümü için düşük faz kayması;
Geliştirilmiş ergonomik tasarım ve kolay kullanım;
EN 61010, 600V CAT III güvenlik standardına göre tasarlanmıştır;
DMM'ler, kaydediciler, kaydediciler ve osiloskoplar için tasarlanmıştır;
5A, 10A, 20A, 50A, 100A kablo çevrimiçi ölçümü için uygundur;

UYGULAMA

Multimetre;
Güç ölçer;
Enerji alt ölçerler;
Faz açısı ölçer;
Dijital çoklu metre;
Osiloskop ölçer;
Güç yükü izleme;
Güç kalitesi analizörü;
Veri kaydı / kaydı;
Güç kalitesi izleme;
Güç ve harmonik ölçerler;
Çok fonksiyonlu enerji ölçer;
CT ikincil akım algılama;
Kablo demetleri etrafında ölçüm;
Enerji sayacı kalibratörü (sahada);

PARAMETRELER

SEÇİM KILAVUZU
