Teknik Döküman
Son Derece Rekabetçi LED Aydınlatma Pazarı
LED üreticilerinin ürünlerini sürekli iyileştirmek ve fotometrik laboratuvarda test gerektiren ışık tasarımcılarına ürünlerinin özelliklerini sunmak için ek çaba göstermeleri gerekir. İşiniz büyüdükçe ve portföyünüzdeki ürün sayısı hızla arttıkça, test ve doğrulama ihtiyacı daha kritik hale gelir. GL Optic olarak, üreticilerin ve geliştiricilerin ilk bileşen alımından ürün geliştirmeye ve nihai ürün testine kadar aydınlatma kalitesini kontrol etme ve iyileştirme becerisiyle hazırlıklı olmalarını sağlıyoruz.
Gonio Spektrometre Zamanı
Test edilecek çok fazla lamba ve armatürünüz olduğunda, lambaları harici bir laboratuvara göndermeye devam etmek pahalı ve zaman alıcı hale gelir. Bu süreci kendiniz kontrol edebileceğiniz gibi, sonuçta zamandan ve paradan tasarruf edebilir ve aynı zamanda şirket içinde gelecekteki ürünlere fayda sağlayacak önemli bilgiler oluşturabilirsiniz.
En uygun ışık ölçüm gonyometresini nasıl seçersiniz?
Birçok müşterinin kendi laboratuvarlarında bir gonyometre sistemi kurmanın ve çalıştırmanın ne kadar karmaşık olduğu konusunda endişeleri olduğunu biliyoruz. Bu, GL gonio spektrometrenin tasarımının arkasındaki itici güç oldu - doğruluk veya güvenilirlikten ödün vermeden herhangi bir teknik kişi için kullanımı kolay bir sistem oluşturmak. GL goniospektrofotometre tasarımı, her aydınlatma üreticisi veya laboratuvar tarafından kolayca kurulup çalıştırılabilen anahtar teslim bir LED ışık ölçüm sistemi sunmaktadır.

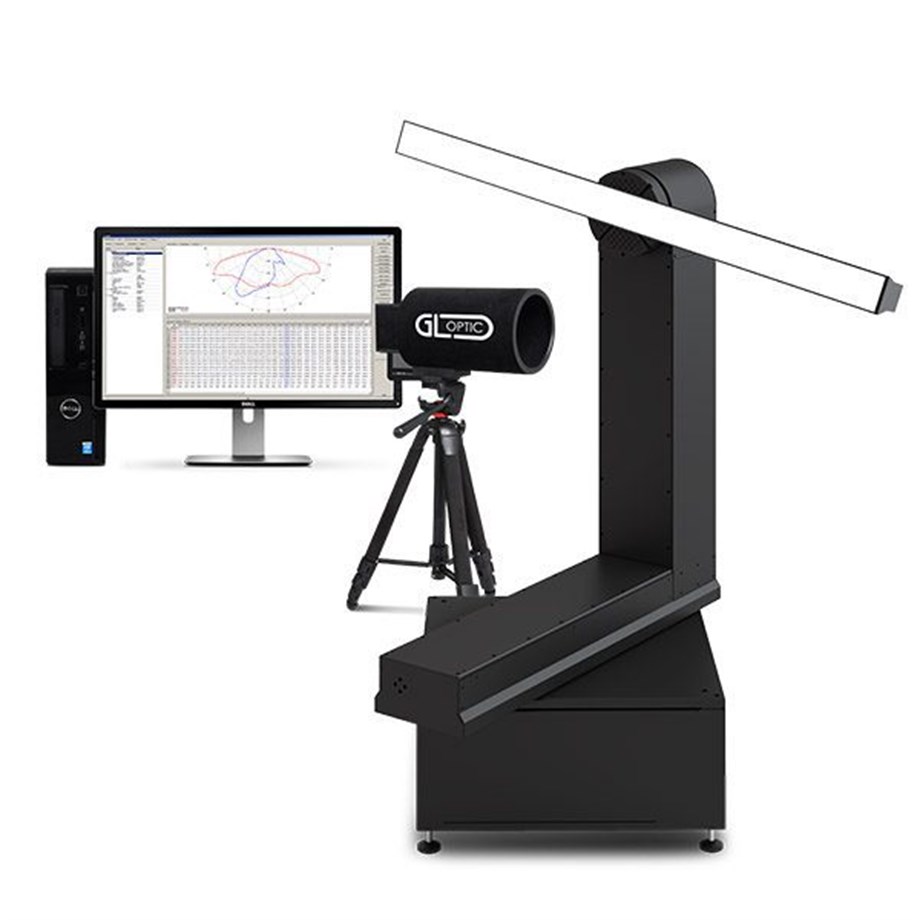

Standart bir Gonio Spektrometre Sistemi şunları içerir:

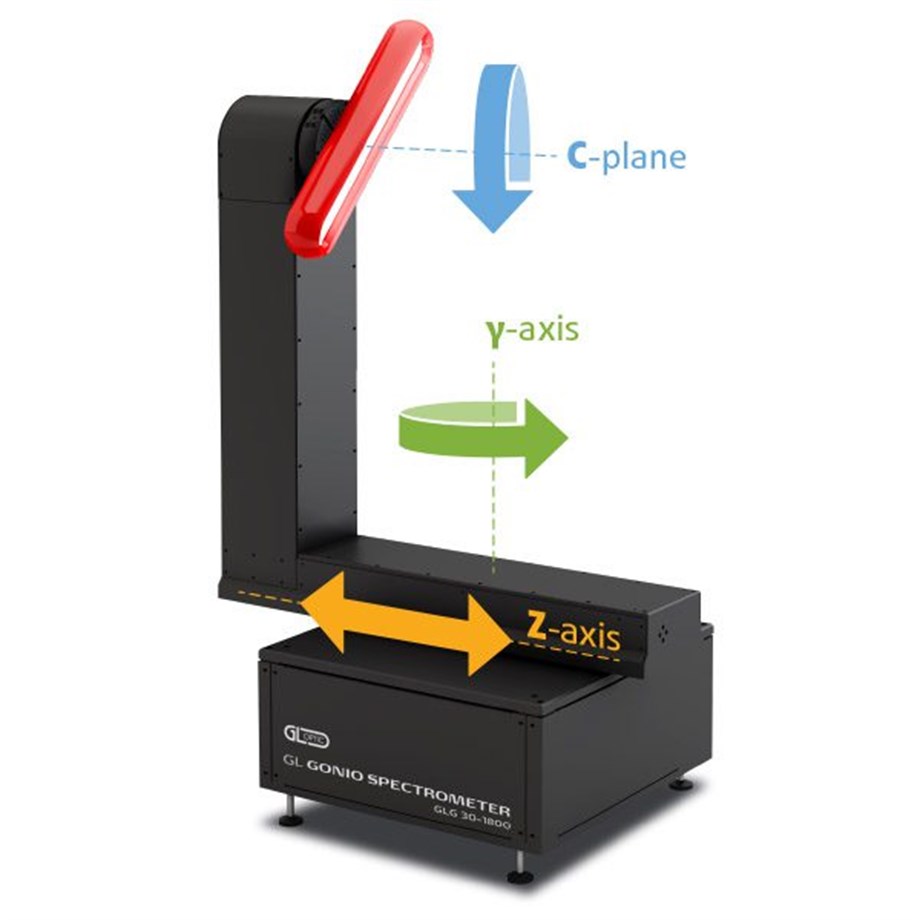

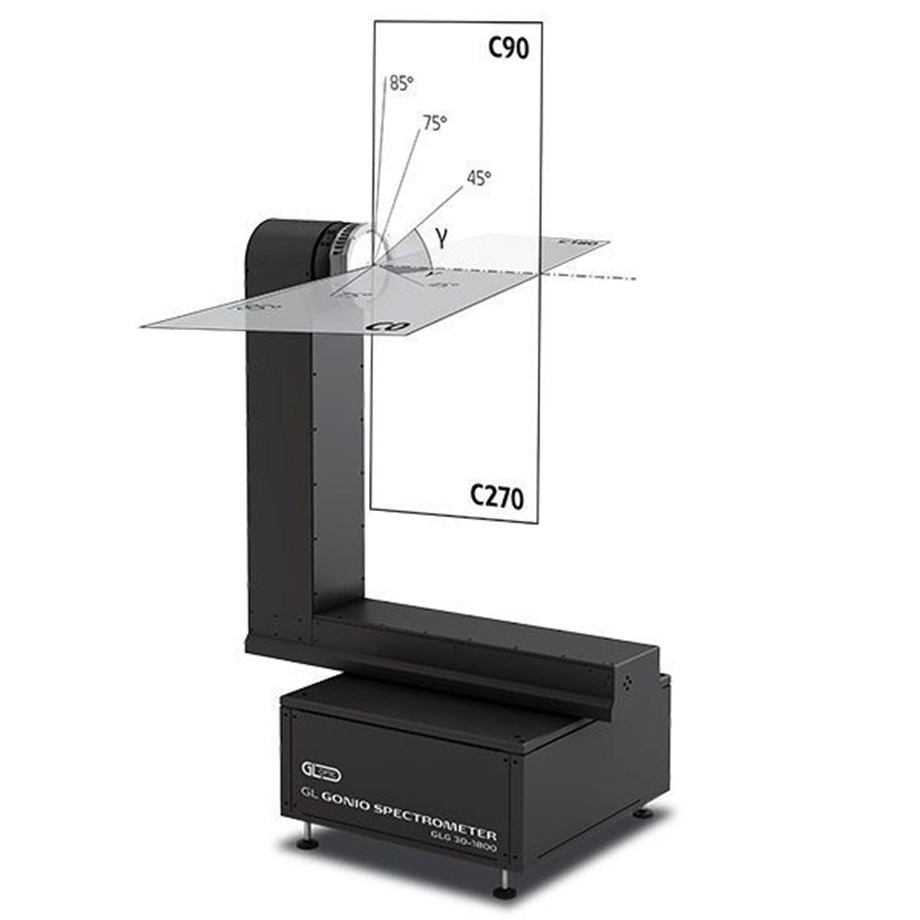

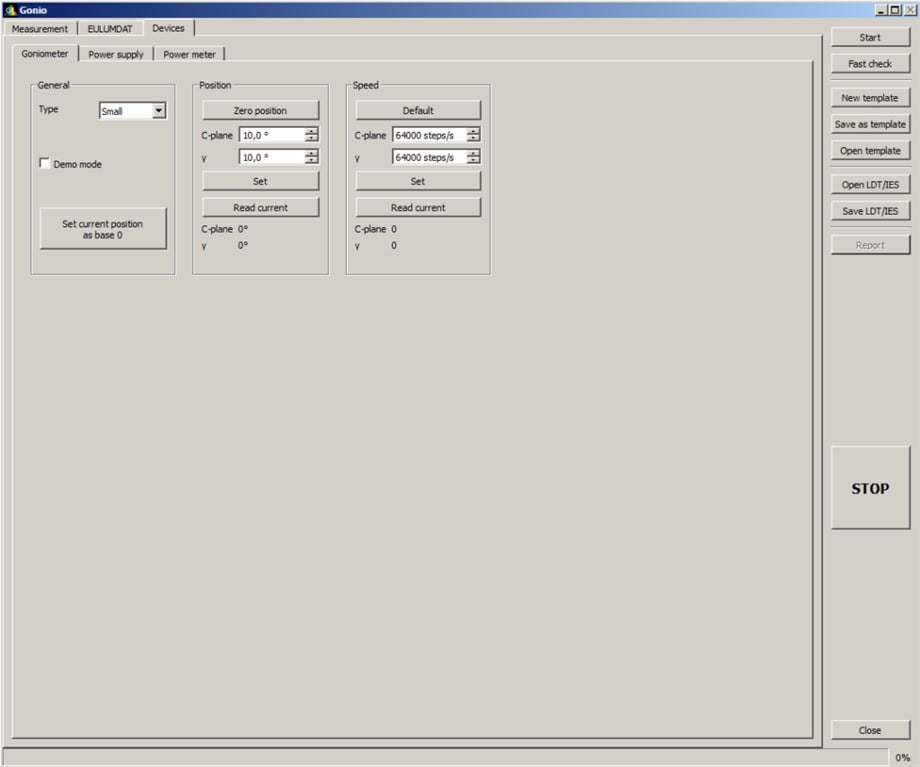

C-γ koordinatında C tipi gonyometre
Yatay yönde optik eksen
Açısal ışık yoğunluğu ölçümleri
Işık akısı ölçümleri

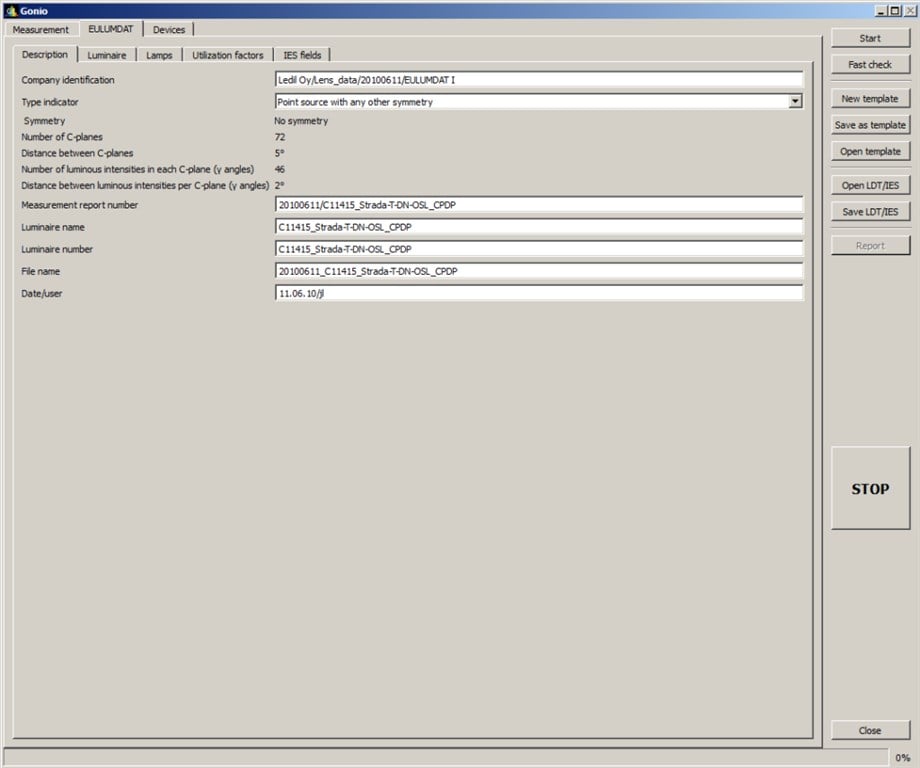

EULUMDAT ve IES dosyası oluşturma
Opsiyonel Özellikler
A sınıfı laboratuvar fotometresi

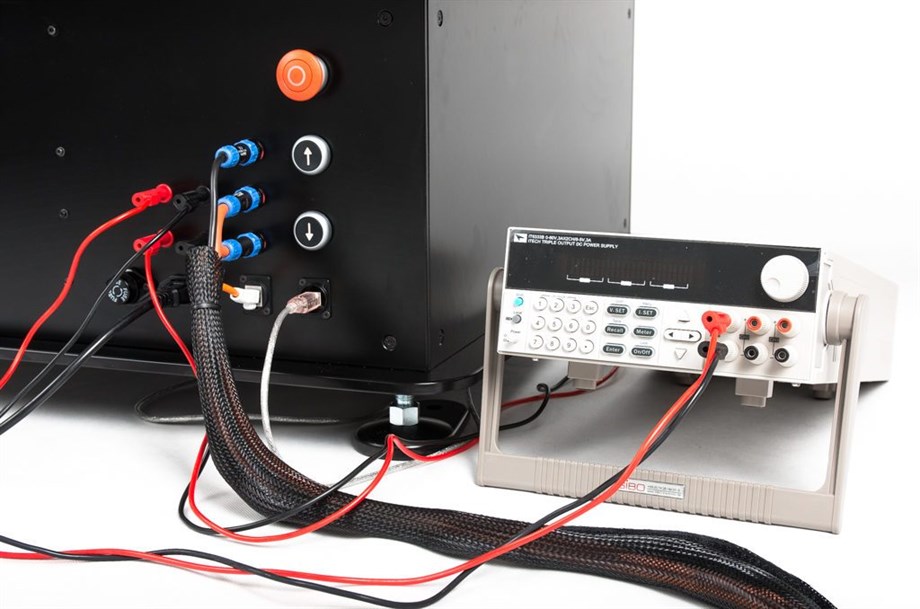

Akım veya güç kaynakları ve güç ölçer
TEC Kontrol veya sıcaklık ölçümü
Fotometrik Miktarlar
Işık Yoğunluğu Dağılımı

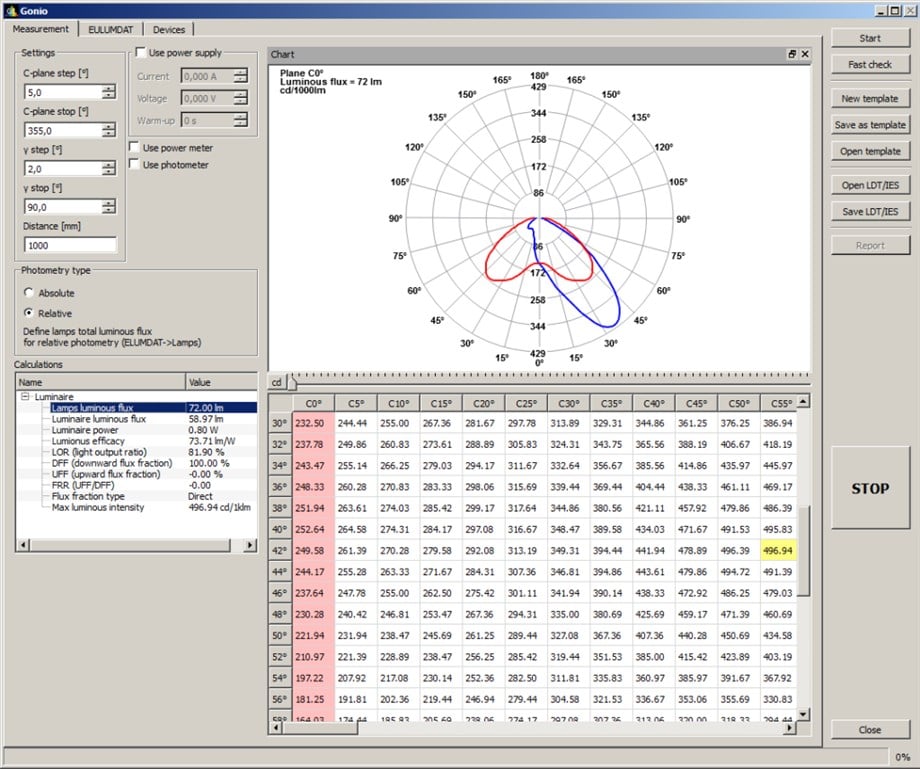

Kutupsal Diyagram
Koni Diyagramı
Işık Akısı
IES ve LTD Formatları
Merkez Işın Yoğunluğu
Kolorimetrik Miktarlar
İlişkili Renk Sıcaklığı - CCT ve Duv
Renk İşleme Endeksleri - Ra, CRI, R1 - R15, TM-30
MacAdam Elipsleri
Açısal Renk Tekdüzeliği
Diğer Miktarlar
Işık Etkinliği (lm/w)
Güç Faktörü
Sıcaklık
| UYGULAMA |
|
| |
Büyük LED modülleri ve büyük armatürler. Aşağıdakilerle uyumluluk: CIE 121-1996, IESNA LM-78-08, CIE S 025/E:2015 |
| TEKNİK VERİ SAYFASI |
|

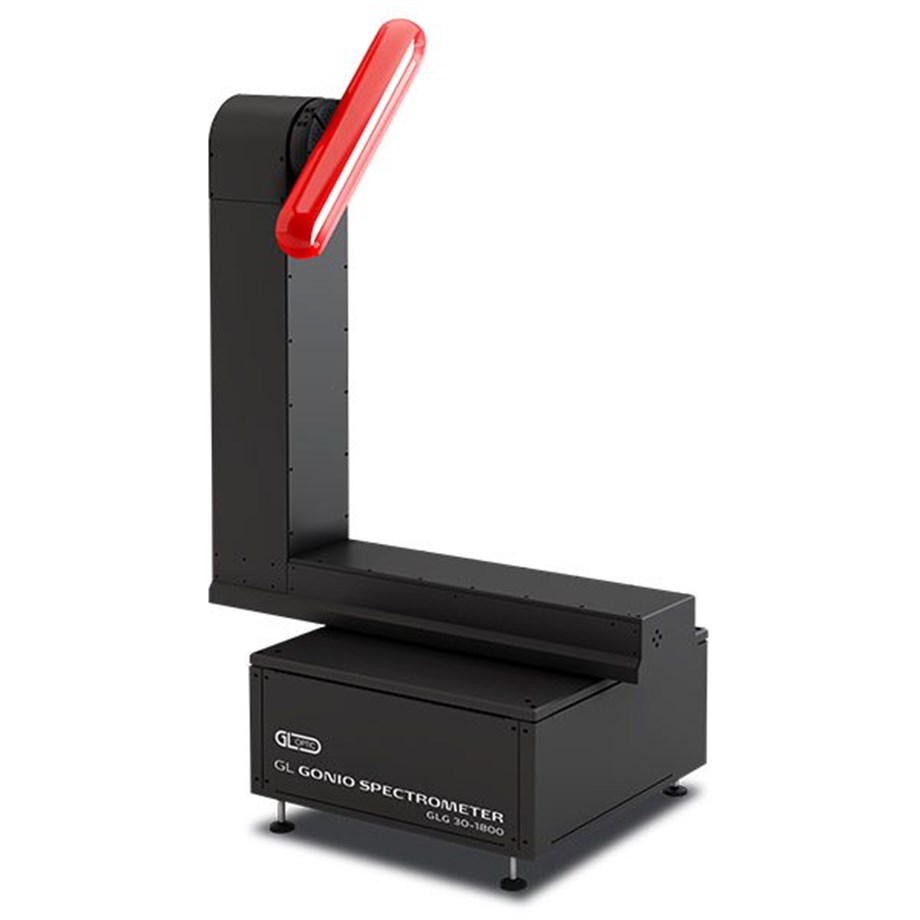

| CIE Gonyometre tipi |
Yatay optik eksenli Uzak Alan Tip C |
| |
DUT hareketli |
| |
Sonsuz tahrikli dişli kutularına sahip 3 eksenli step motorlar |
| |
Doğrudan eksen üzerindeki toplam konum enkoderleri |
| Açısal aralık C ekseni |
± 180° |
| Açısal aralık γ ekseni |
± 180° teorik (gölgelenme nedeniyle geometriye bağlı olarak kullanılabilir) |
| Açısal konumlandırma hassasiyeti |
0.1° |
| Tekrarlanabilirlik C ekseni |
0.004° |
| Tekrarlanabilirlik γ ekseni |
0.004° |
| Açısal hız C ekseni |
45°/s'ye kadar |
| Açısal hız γ ekseni |
45°/s'ye kadar |
| DUT fotometrik merkez konumlandırma |
700 mm, step motorlu |
| Fotometrik mesafe |
9 m - 27 m Mesafe >= en büyük DUT boyutu x (5 ila 15) (CIE S 025/E:2015) |

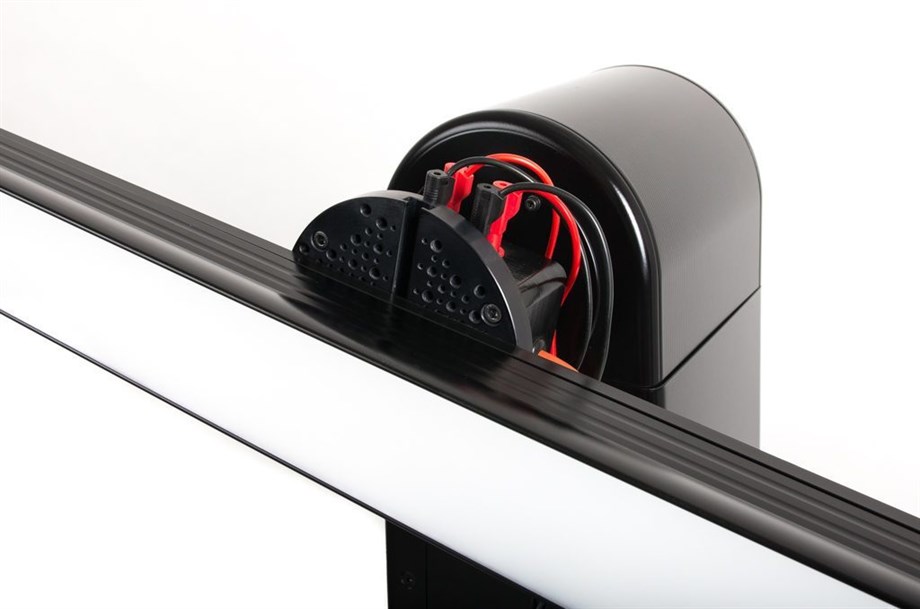

| DUT montaj plakası (bread board) |
Yuvarlak d=180 mm; Sabitleme: Çoklu montaj delikleri: M3, M4, M5, M6; Kayar bloklu ayna |
| Maksimum DUT boyutu |
≤ 1800 mm (çap veya diyagonal) |
| Gonyometre boyutları |
750 mm x 1650 mm x 1950 mm (G x Y x D) |
| Maksimum çalışma ayak izi çapı |
2400 mm |
| Maksimum yük |
30 kg |
| Gonyometre ağırlığı |
360 kg |
| Güç kaynağı ve maks. tüketim |
USB A-B ile PC bağlantısı; 110-230V 600 W |

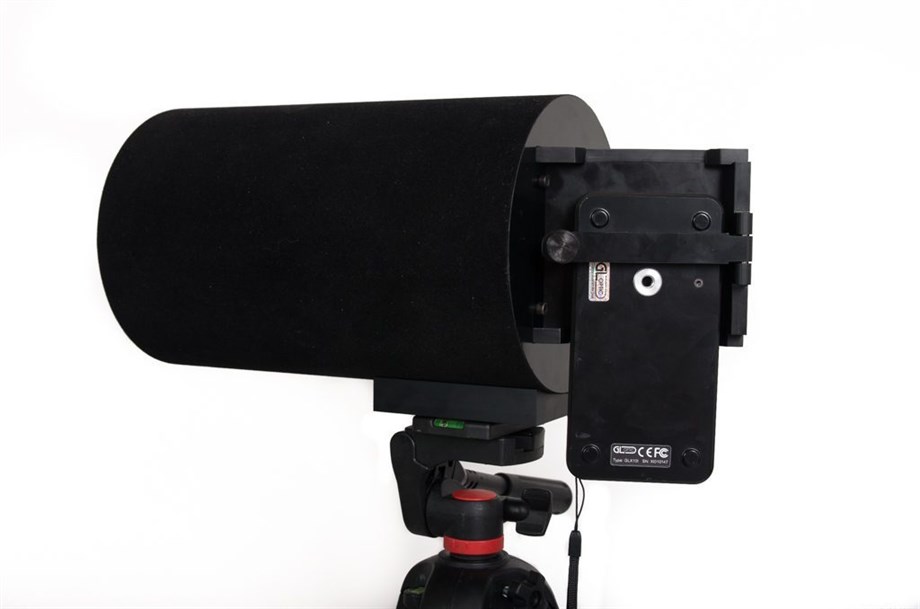

| Sensör tipi |
GL OPTIC Spektrometre aralığı: |
| |
GL Spectis 1.3 LS (recommended) |
| |
GL Spectis 1.0 Dokunmatik LS |
| |
GL Spectis 1.0 Dokunmatik + Titreşim |
| |
GL Spectis 5.0 Dokunmatik |
| |
GL Photometer 3.0 LS + Flicker |
