Teknik Döküman

Ölçün. Başlat. Büyütün.

Hızla büyüyen LED retrofit lamba pazarı, küçük ve orta ölçekli LED armatürleri test etmek ve ölçmek için hızlı ve güvenilir çözümler gerektiriyor. Downlight'lardan küçük şerit ışıklara ve LED modüllerine kadar her şey. Opti Sphere 1100 entegre küre sistemi bu ihtiyacı karşılamak için üretilmiştir ve LED güçlendirme / değiştirme lambalarının eksiksiz optik ölçümünü sağlar

Opti Sphere 1100 entegre küre sistemi, diğer fotometrik test ekipmanlarıyla ilişkili operasyonel karmaşıklık olmadan olağanüstü ışık akısı ve renk doğruluğu sağlayabilen bir araç olarak tasarlanmıştır. Özel bir metroloji uzmanı veya büyük bir karanlık laboratuvar gerekli değildir. Sistemi kurun ve lambalarınızı hemen değerlendirmeye başlayın. Müşterilerimiz sadece küreyi açıp lambayı içine yerleştirip ölçüm yapabilmenizi takdir ediyor. Bu küre, ihtiyacınız olan tüm aksesuar ve bileşenlerle donatılmıştır ve GL Spectrosoft yazılım arayüzümüz bunu doğru yapmanıza yardımcı olacaktır.

Kendinize ait bir laboratuvar

Bu entegre küre sistemi, akredite laboratuvar ortamları, üretim laboratuvarları veya hızlı kalite kontrolü için Ar-Ge'de eşit derecede uygundur. Harici laboratuvarları kullanmak çok pahalı veya zaman alıcı hale geldiğinde, Opti Sphere 1100 profesyonel test ve ölçüm alanına mükemmel bir ilk adımdır.

Anında özelleştirilmiş Raporlar

Doğrudan GL Spectrosoft paketimizden kurun, ölçün ve özelleştirilmiş rapor hazırlayın. Bu analitik yazılım ölçüm cihazını, yardımcı ışık kaynağını kontrol edecek ve isteğe bağlı olarak programlanabilir ve stabilize güç kaynakları veya TEC kontrolörleri gibi çevresel cihazları yönetecektir. Tüm bunlar eksiksiz bir ölçüm raporuna dahil edilebilir.

*Kaplamanın spektral aralığı. Kullanılan optik aksesuarın sınırlamaları nedeniyle sistemin gerçek spektral aralığı azalabilir.

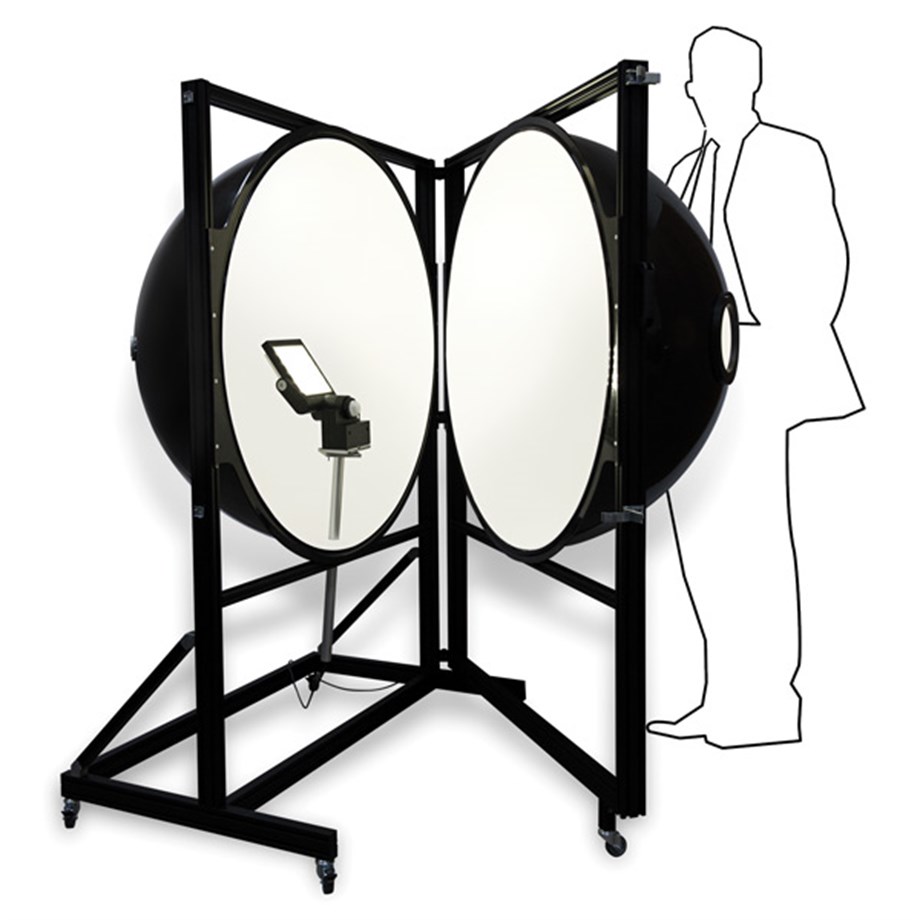

Yandan açılır sistem

Entegre kürenin boyutu ve yandan açılır sistem, ek adaptörler veya tutucular kullanarak çeşitli ışık kaynaklarının kolayca kurulmasını kolaylaştırarak tam ölçüm esnekliği sağlar.

Yüksek dayanıklılık ve düşük ağırlık

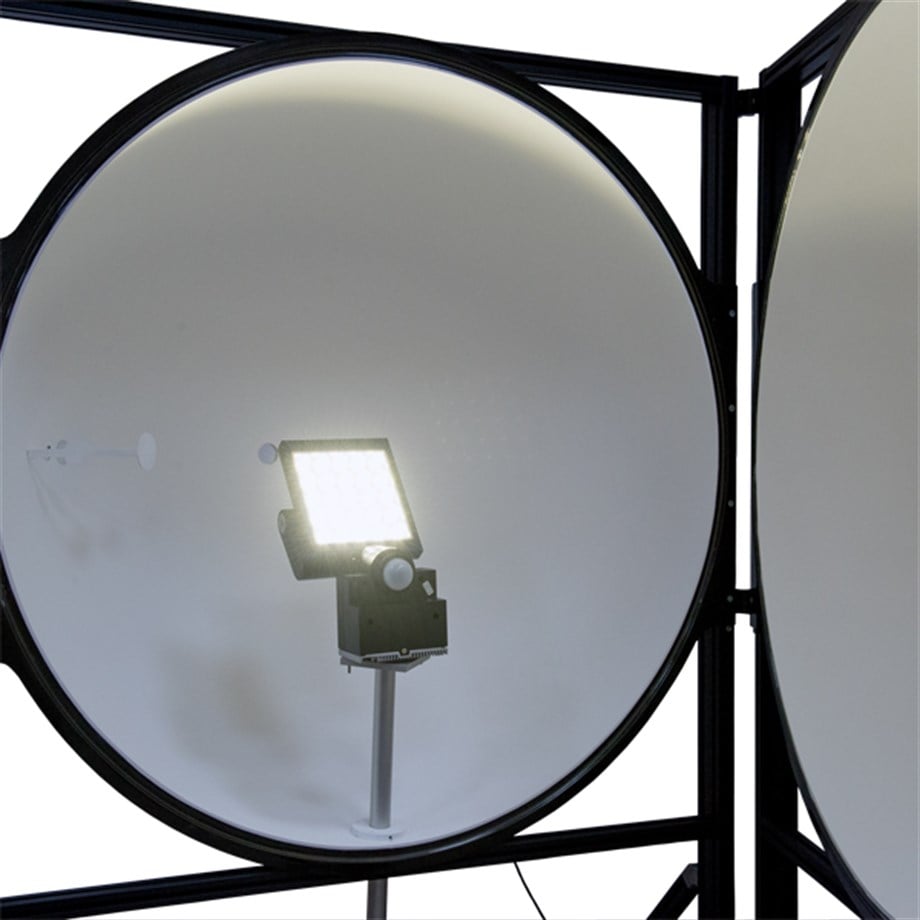

CIE önerilerine uygun olarak, önden yayılan diyotlar duvar girişinde 2π geometrisinde ölçülebilirken, diğer LED türleri veya daha geniş emisyona sahip diğer kaynaklar kürenin merkezinde 4π geometrisinde ölçülür. Entegre küre, yüksek dayanıklılık ve düşük ağırlığı garanti eden kompozit bir malzemeden yapılmıştır.

Özel olarak tasarlanmış 168mm giriş açıklığı

Entegre kürenin girişi, kalibrasyon amacıyla kullanılabilen özel olarak tasarlanmış 168 mm'lik bir giriş açıklığı ile donatılmıştır. Özel ölçüm senaryolarının gerektirdiği şekilde ek aksesuarlar takılabilir. En yüksek ölçüm doğruluğunu elde etmek için GL OPTI SPHERE 1100, test LED'inin kendi kendine emilim etkisini telafi etmek için yardımcı bir ışık kaynağı ile donatılmıştır.

*Kaplamanın spektral aralığı. Kullanılan optik aksesuarın sınırlamaları nedeniyle sistemin gerçek spektral aralığı azalabilir.

Entegre Miktarlar
Toplam Işık Akısı [ lm ]
Radyant güç [ W/nm ]
Toplam Foton Akısı
PBAR ve daha fazlası.
Kolorimetrik Miktarlar
İlişkili Renk Sıcaklığı - CCT ve Duv
Renk İşleme Endeksleri - Ra, CRI, R1 - R15, TM-30
Sadakat endeksi Rf
MacAdam Elipsleri.
Binning
Renk koordinatları
İsteğe Bağlı Miktarlar*
Işık Etkinliği [lm/w]
Güç Faktörü
Sıcaklık Tp Tamb vb
*isteğe bağlı çevresel aygıtlar için lütfen buradan bilgi alın

*Kaplamanın spektral aralığı. Kullanılan optik aksesuarın sınırlamaları nedeniyle sistemin gerçek spektral aralığı azalabilir.

*Kaplamanın spektral aralığı. Kullanılan optik aksesuarın sınırlamaları nedeniyle sistemin gerçek spektral aralığı azalabilir.
