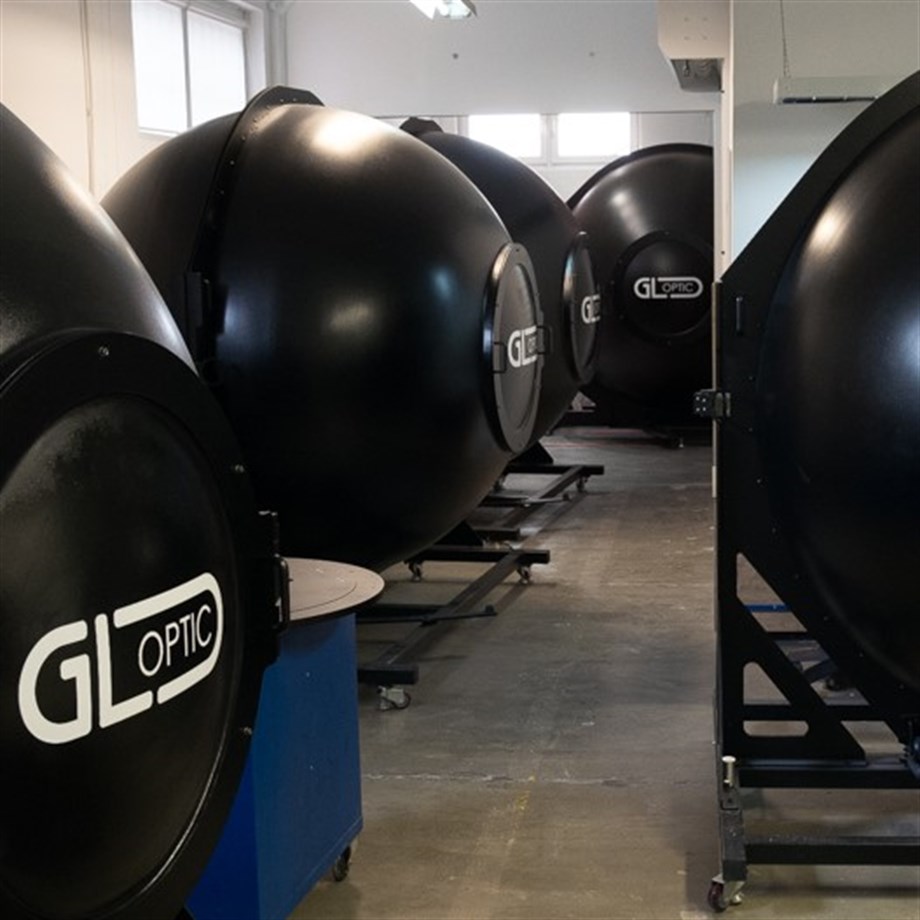

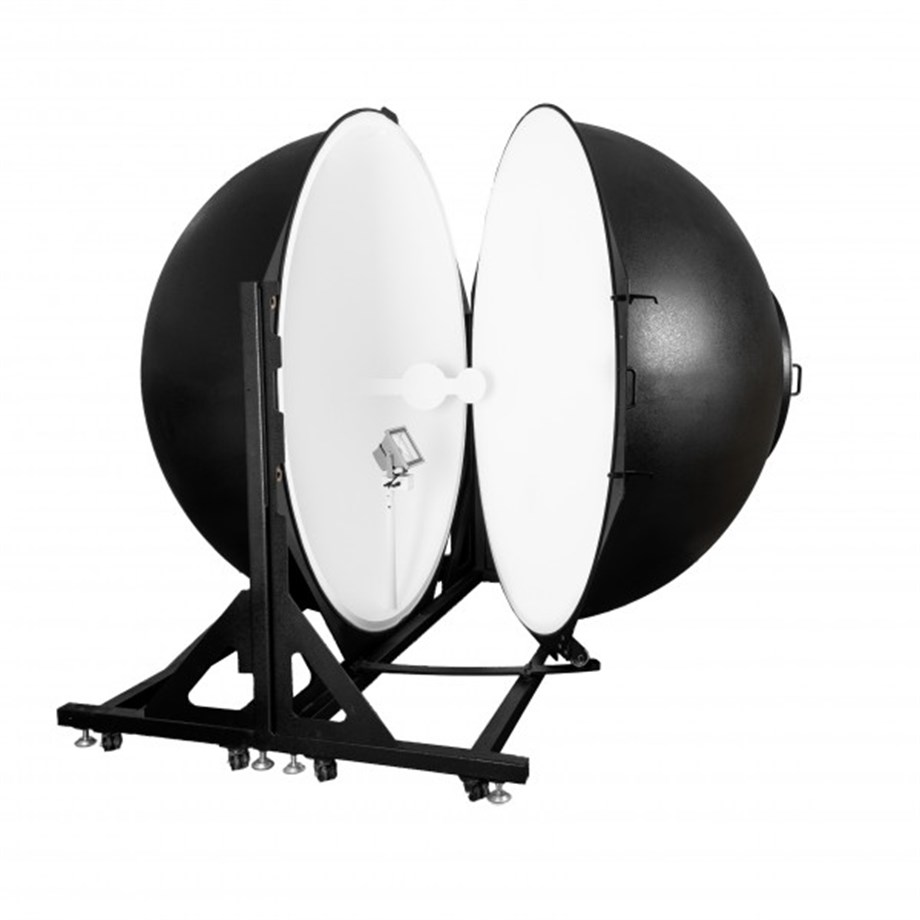

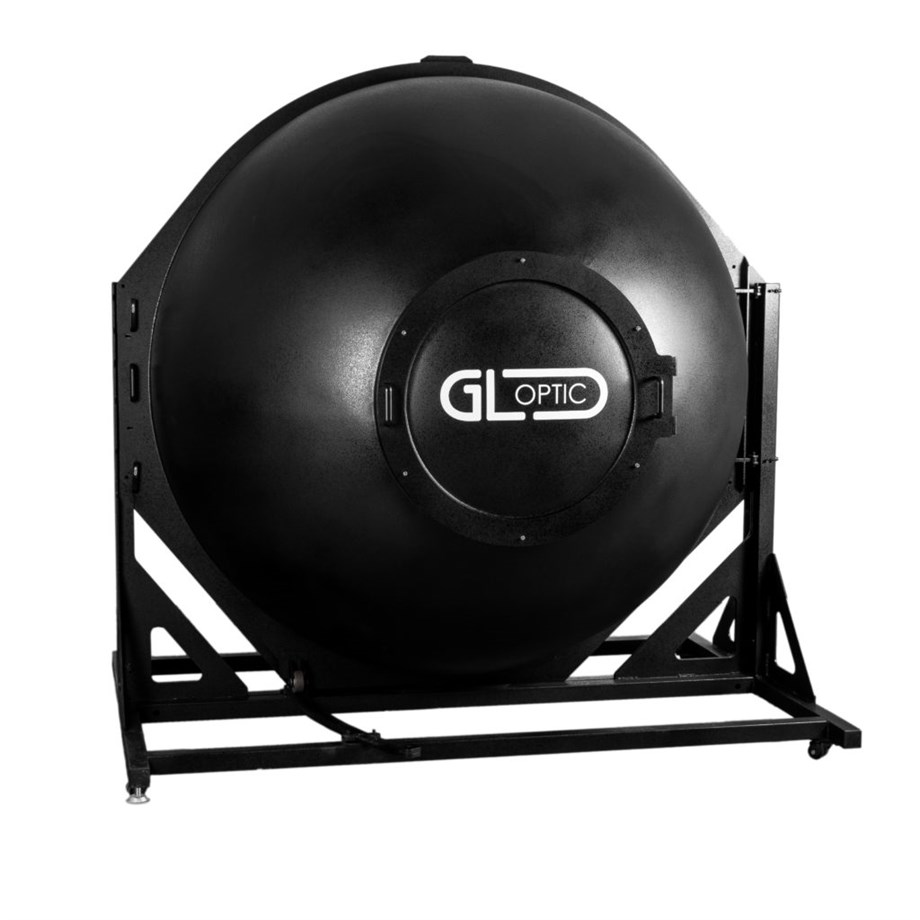

Ticari aydınlatma armatürleri üreten şirketlerin sayısı her geçen gün artarken, geliştirme sırasında ve üretimde kalite kontrol önlemi olarak büyük armatürleri test etmek ve ölçmek için makul fiyatlı, doğru ve kullanımı kolay bir çözüme olan talep de artmaktadır. Opti Sphere 1500, 2000 ve 3000 entegre küreler bu ihtiyacı karşılamak için geliştirilmiştir ve büyük veya küçük tüm ışık ölçüm ihtiyaçlarınız için tamamen anahtar teslim bir çözüm sunar.

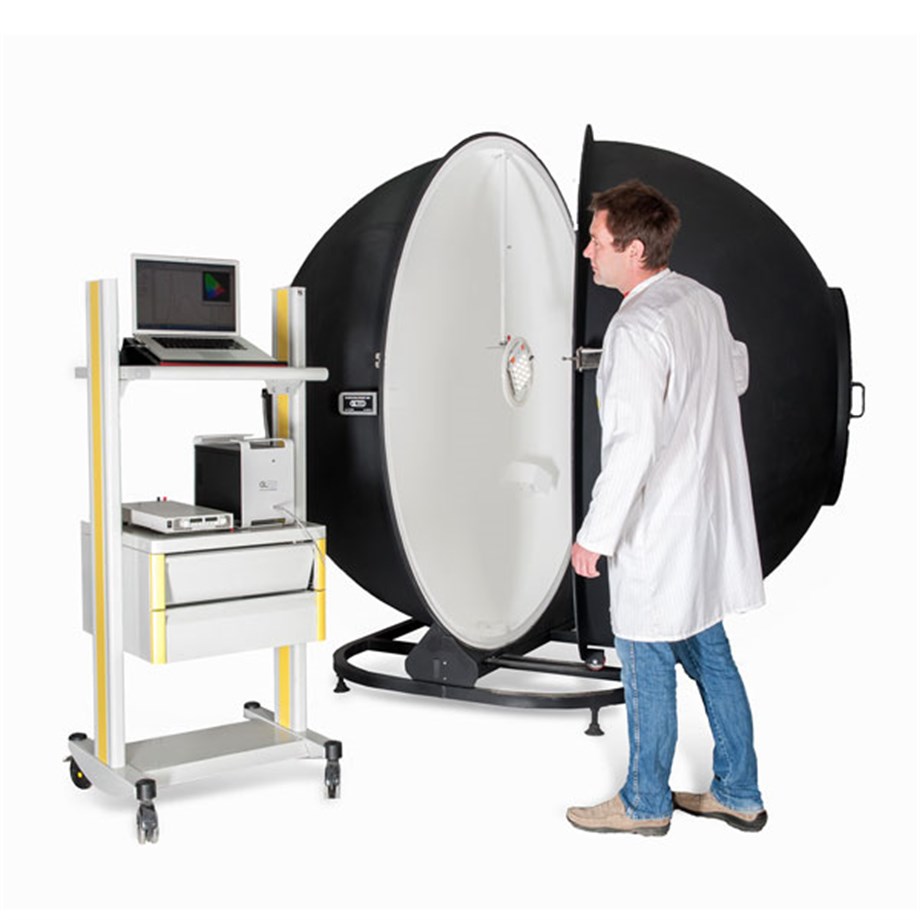

Büyük GL Optik Küre, diğer fotometrik test ekipmanlarıyla ilişkili operasyonel karmaşıklık olmadan olağanüstü ışık akısı ve renk doğruluğu sağlar. Özel bir metroloji uzmanı veya büyük bir karanlık laboratuvar gerekli değildir. Sistemi kurun ve lambalarınızı hemen değerlendirmeye başlayın. Müşterilerimiz sadece küreyi açıp lambayı içine yerleştirip ölçüm yapabilmenizi takdir ediyor. Bu küre, ihtiyacınız olan tüm aksesuar ve bileşenlerle donatılmıştır ve GL Spectrosoft yazılım arayüzümüz bunu doğru yapmanıza yardımcı olacaktır.

Kendinize ait bir laboratuvar

Bu cihaz, akredite laboratuvar ortamları, üretim laboratuvarları veya hızlı kalite kontrolü için Ar-Ge'de eşit derecede uygundur. Harici laboratuvarları kullanmak çok pahalı veya zaman alıcı hale geldiğinde, Large Opti Sphere LM79 ışık ölçümü uygulamaları için mükemmel bir seçimdir.

Anında özelleştirilmiş Raporlar

Doğrudan GL Spectrosoft paketimizden kurun, ölçün ve özelleştirilmiş rapor hazırlayın. Bu analitik yazılım ölçüm cihazını, yardımcı ışık kaynağını kontrol edecek ve isteğe bağlı olarak programlanabilir ve stabilize güç kaynakları veya TEC kontrolörleri gibi çevresel cihazları yönetecektir. Tüm bunlar eksiksiz bir ölçüm raporuna dahil edilebilir.

*Kaplamanın spektral aralığı. Kullanılan optik aksesuarın sınırlamaları nedeniyle sistemin gerçek spektral aralığı azalabilir.

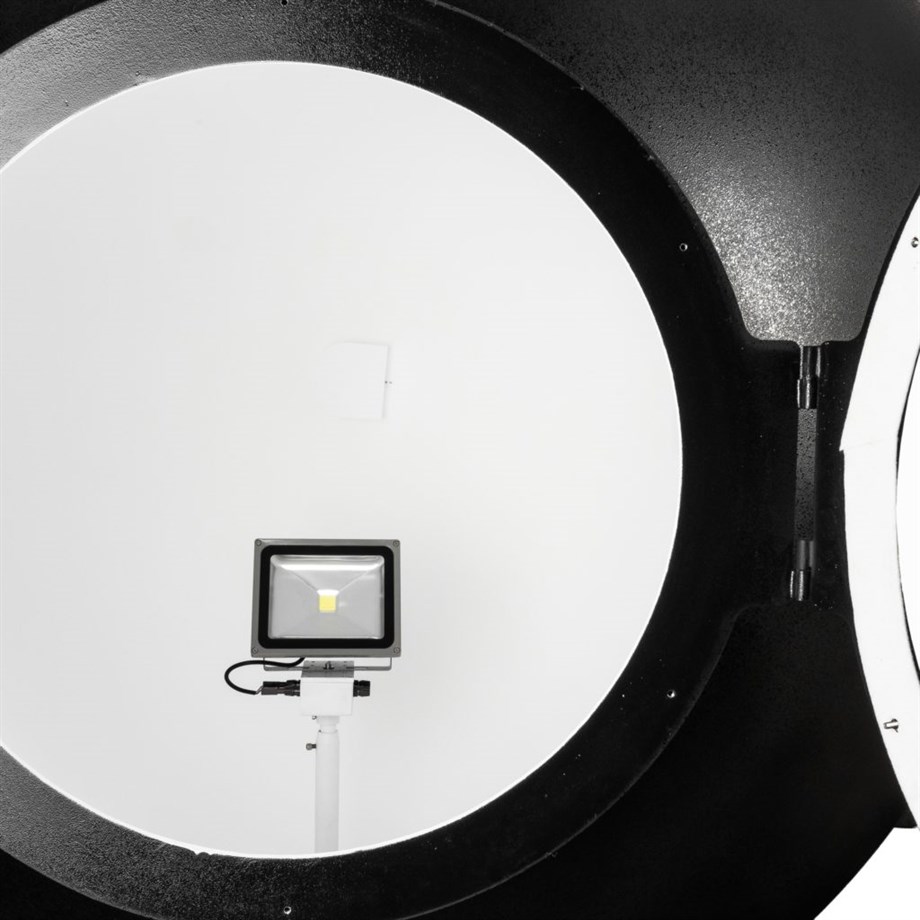

Özel olarak tasarlanmış 660 mm giriş açıklığı

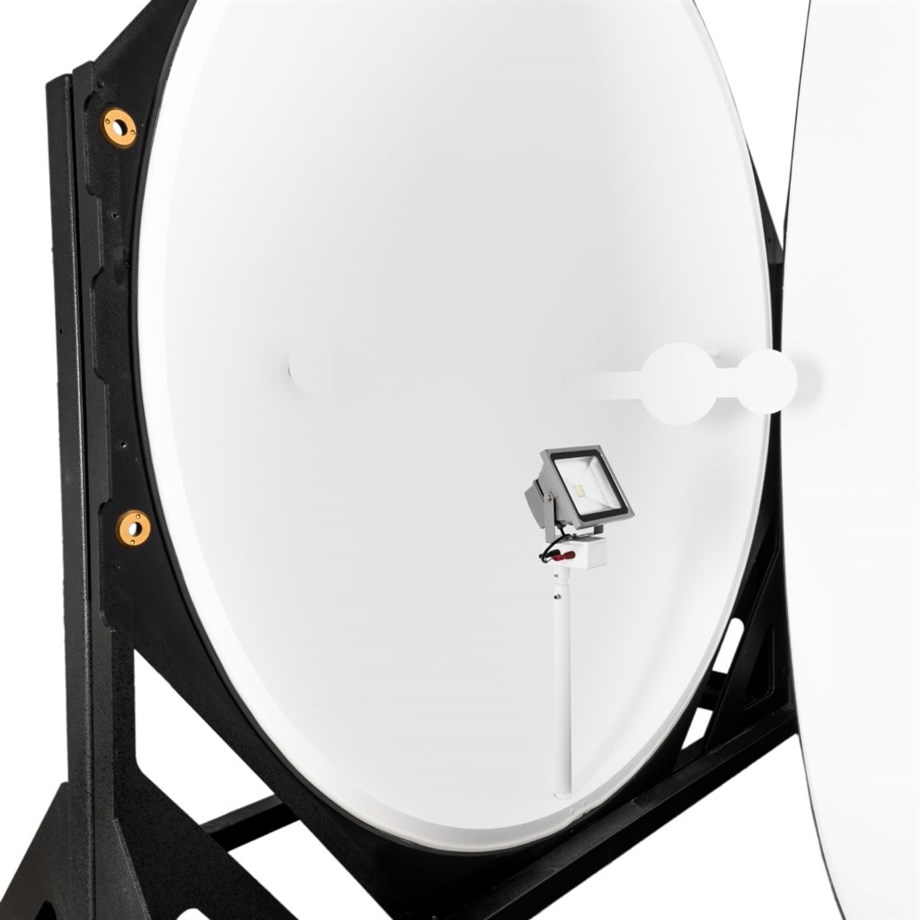

CIE tavsiyelerine uygun olarak, önden yayılan diyotlar duvar girişinde 2π geometrisinde ölçülebilirken, diğer LED türleri veya daha geniş emisyona sahip diğer kaynaklar kürenin merkezinde 4π geometrisinde ölçülür. 2m'lik kürenin girişi, kalibrasyon amacıyla kullanılabilecek özel olarak tasarlanmış 660mm'lik bir giriş açıklığı ile donatılmıştır. Belirli ölçüm senaryolarının gerektirdiği şekilde ek aksesuarlar takılabilir.

Yardımcı ışık kaynağı

En yüksek ölçüm doğruluğunu elde etmek için GL OPTI SPHERE 2000, DUT'ların kendi kendine emilimini telafi etmek için yardımcı bir ışık kaynağı ile donatılmıştır.

*Kaplamanın spektral aralığı. Kullanılan optik aksesuarın sınırlamaları nedeniyle sistemin gerçek spektral aralığı azalabilir.





Entegre Miktarlar
Toplam Işık Akısı [ lm ]
Radyant güç [ W/nm ]
Toplam Foton Akısı
PBAR ve daha fazlası.
Kolorimetrik Miktarlar
İlişkili Renk Sıcaklığı - CCT ve Duv
Renk İşleme Endeksleri - Ra, CRI, R1 - R15, TM-30
Sadakat endeksi Rf
MacAdam Elipsleri.
Binning
Renk koordinatları
İsteğe Bağlı Miktarlar*
Işık Etkinliği [lm/w]
Güç Faktörü
Sıcaklık Tp Tamb vb
*isteğe bağlı çevresel aygıtlar için lütfen buradan bilgi alın

*Kaplamanın spektral aralığı. Kullanılan optik aksesuarın sınırlamaları nedeniyle sistemin gerçek spektral aralığı azalabilir.



UYGULAMA
Uygulama	Büyük LED modüllerinin ve büyük armatürlerin ışık akısı ve radyant güç ölçümü.
TEKNİK BİLGİLER
Spektral aralık*	340 – 1700 nm
Küre iç çapı	2000 mm
Giriş açıklığı çapı	660 mm
Küre malzemesi	Karbon çeliği
İç kaplama	Baryum Sülfat (BaSO4) yüksek yansıtma özellikli malzeme (R98)
Dış kaplama	Siyah dokulu kaplama
Yansıtma özellikleri	97%
Yardımcı ışık kaynağı	Beyaz LED veya halojen
Spektrometre bağlantı noktası	Doğrudan bağlantı veya SMA fiber-optik
Standartlara uygunluk	CE, LM 79, CIE 127:2007 CIE S 025/E:2015
CIE S 025/E:2015 uyarınca maksimum DUT boyutları	200 mm (çap veya diyagonal)
Optimum ölçüm için maksimum boyut (1/3 x küre çapı)	665 mm (çap veya diyagonal)
Maksimum DUT ağırlığı	25 kg
Küre çerçeve	Menteşeli
Küre merkezi konumlandırma	Çapraz lazer mekanizması
Direkli mekanik devre kartı	4 π ölçümü için
Yardımcı ışık kaynağı için USB kaynak kontrolörü	Harici güç kaynağı için akım kaynağı ve röle anahtarı ile
Standart lamba soketlerine sahip üniversal direk	4 π geometride ölçüm için evrensel DUT sabitleme masası (breadboard)
Dış boyutlar [G x Y x D]	2200 x 2200 x 2300 mm
Ağırlık	420 kg





*Kaplamanın spektral aralığı. Kullanılan optik aksesuarın sınırlamaları nedeniyle sistemin gerçek spektral aralığı azalabilir.
