Teknik Döküman

Basitleştirilmiş Işık Akısı

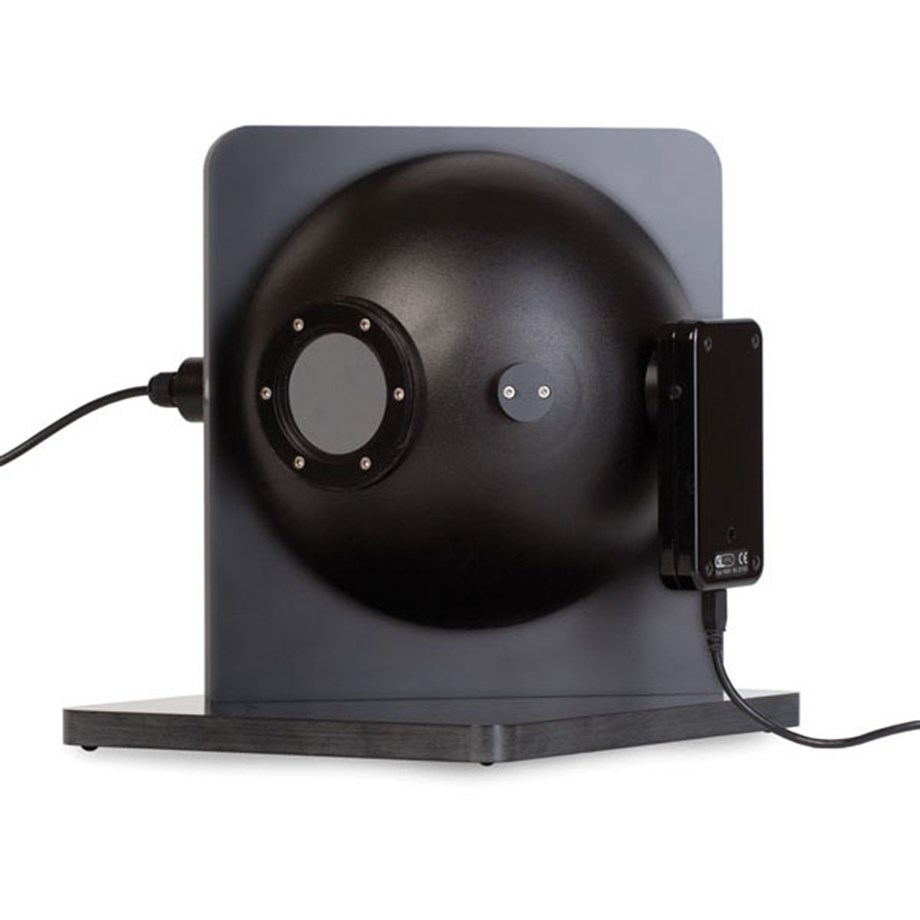

Opti Sphere 205, tek LED'ler ve küçük LED modülleri için ışık ölçümünü basitleştirmek üzere geliştirilmiştir. Geleneksel sistemlerin kullanımı zordur, genellikle küçük fiziksel değişikliklere duyarlıdır ve kullanıcıdan bağımsız olarak tutarlı sonuçlar elde etmeyi zorlaştıran sezgisel olmayan yazılımlara sahiptir. Çevresel entegrasyon ile otomatik diziler mümkündür ve bu sorunu geçmişte bırakır.

Güvenilir Işık Ölçümü

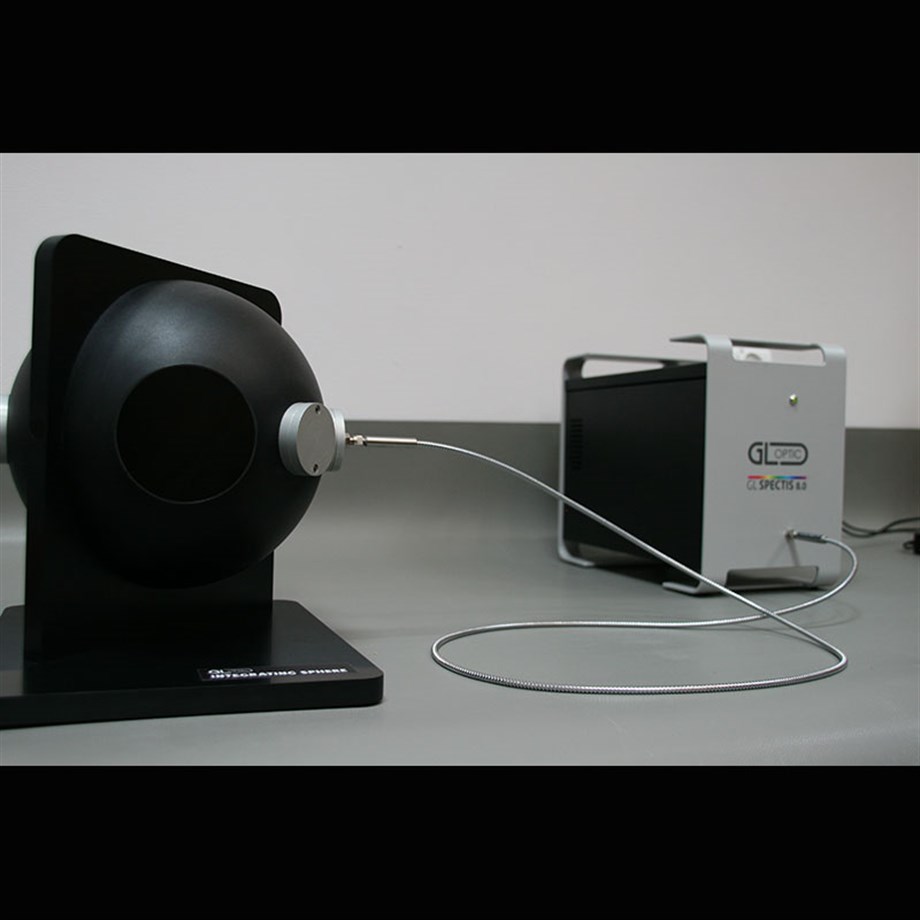

Kürenin iç duvarları %97'ye varan yüksek yansıtma özellikleri sağlayan baryum sülfat (BaSO4) ile kaplanmıştır. Tüm GL Optic küreleri evrenseldir ve doğrudan küreye takılan ilgili bir adaptörle veya bir SMA fiber optik kablo aracılığıyla herhangi bir GL Spectis serisi spektrometre ile kullanılabilir.

*Kaplamanın spektral aralığı. Kullanılan optik aksesuarın sınırlamaları nedeniyle sistemin gerçek spektral aralığı azalabilir.

Not: Cihaz, aygıt yazılımı ve yazılım özellikleri önceden haber verilmeksizin değiştirilebilir. GL OPTIC veri sayfalarında ve herhangi bir biçimde mevcut olan ürün bilgilerinde yer alan tüm bilgiler dikkatle hazırlanmıştır ve doğru olduğuna inanılan bilgileri içerir.
Metin ve/veya diğer hatalar veya mevcut teknolojideki değişiklikler nedeniyle farklılıklar olabileceğini lütfen unutmayın. En son ürün özelliklerini elde etmek için ürünü kullanmadan önce GL Optic ile iletişime geçmenizi tavsiye ederiz.

Hassas tasarlanmış diyafram açıklığı

Kürenin bağlantı noktası, LED'lerin kısmi akı ölçümlerinde kullanılabilen hassas bir şekilde tasarlanmış 50 mm'lik bir açıklıkla donatılmıştır. Bu uygulama için test LED'i kürenin dışına belirli bir mesafeye yerleştirilir ve akı kürenin içinde ölçülür.

CIE Uyumlu

CIE 127:2007 ve yeni CIE S 025/E:2015 ile uyumlu LED ölçümü. Bu küre aynı zamanda diğer küresel standartlara ve profesyonel LED ışık ölçüm enstrümantasyonu için tüm Amerikan IES LM ve Avrupa EN gerekliliklerine uygundur.

Faydalı Aksesuarlar

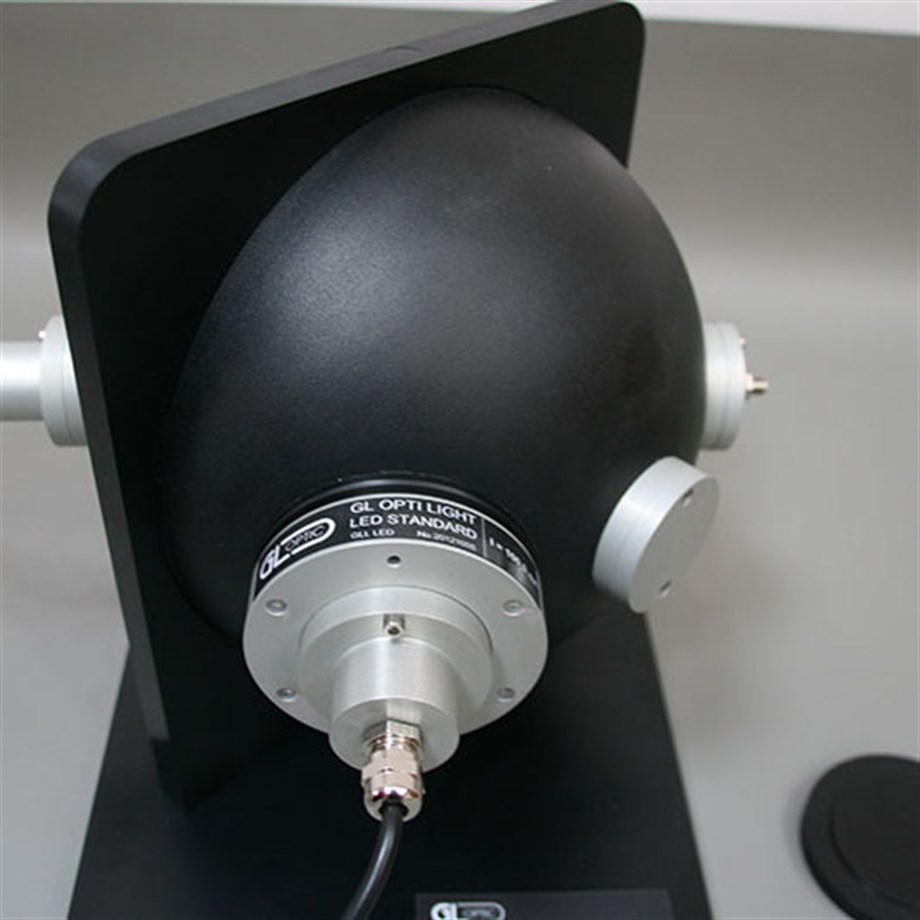

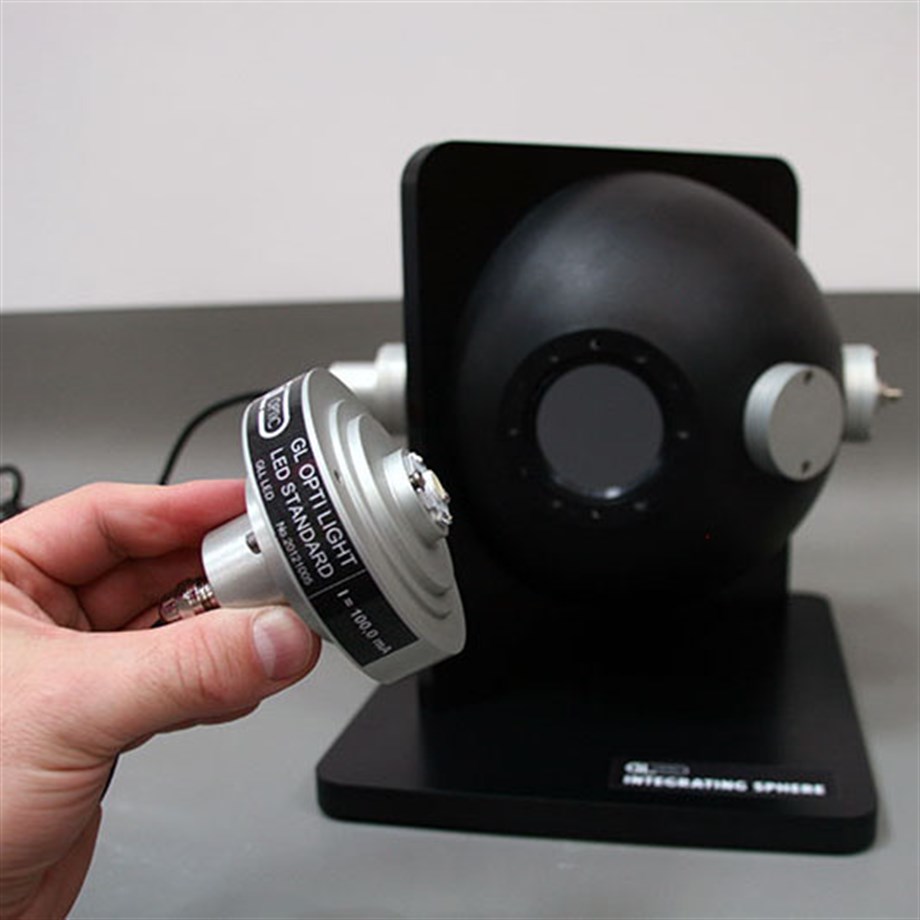

Özel ölçüm amaçları için uygun aksesuarlar mevcuttur. GL OPTI SPHERE 205, test LED'inin kendi kendine emilim etkisini telafi etmek için yardımcı bir ışık kaynağına sahiptir.

Otomatik Kendiliğinden Soğurma Düzeltmesi

Entegre LED yardımcı ışık kaynağı, hızlı düzeltmelere olanak sağlamak ve optimum sonuçlar sunmak için Spectrosoft yazılımı tarafından tamamen kontrol edilir.

*Kaplamanın spektral aralığı. Kullanılan optik aksesuarın sınırlamaları nedeniyle sistemin gerçek spektral aralığı azalabilir.

Not: Cihaz, aygıt yazılımı ve yazılım özellikleri önceden haber verilmeksizin değiştirilebilir. GL OPTIC veri sayfalarında ve herhangi bir biçimde mevcut olan ürün bilgilerinde yer alan tüm bilgiler dikkatle hazırlanmıştır ve doğru olduğuna inanılan bilgileri içerir.
Metin ve/veya diğer hatalar veya mevcut teknolojideki değişiklikler nedeniyle farklılıklar olabileceğini lütfen unutmayın. En son ürün özelliklerini elde etmek için ürünü kullanmadan önce GL Optic ile iletişime geçmenizi tavsiye ederiz.

Entegre Miktarlar
Toplam Işık Akısı [ lm ]
Radyant güç [ W/nm ]
Toplam Foton Akısı
PBAR ve daha fazlası.
Kolorimetrik Miktarlar
İlişkili Renk Sıcaklığı - CCT ve Duv
Renk İşleme Endeksleri - Ra, CRI, R1 - R14, TM-30
Sadakat endeksi Rf
MacAdam Elypses.
Binning
Renk koordinatları
İsteğe Bağlı Miktarlar*
Işık Etkinliği [lm/w]
Güç Faktörü
*isteğe bağlı çevresel aygıtlar için lütfen buradan bilgi alın
