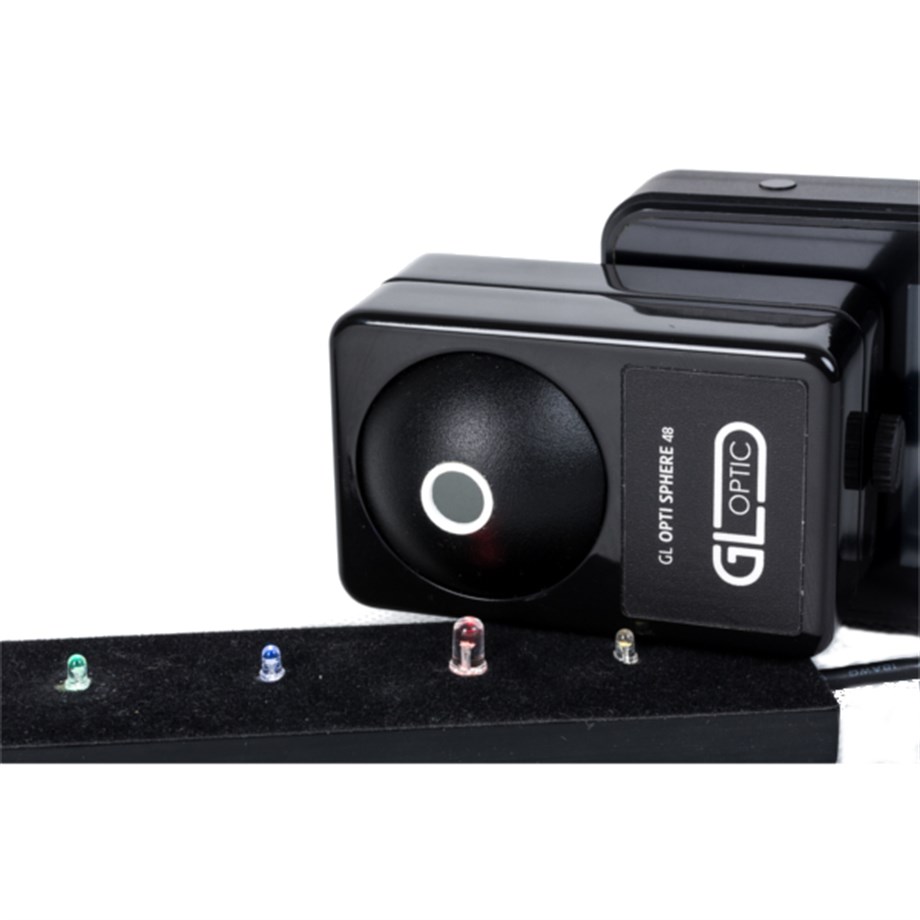

Renk değerlendirmesi için yeni nesil LED tabanlı lambalar üzerinde 10 yıldan uzun bir süre önce çalışırken, baş mühendisimiz geliştirme ekibimize "Kullanımı kolay ve tek bir LED'in doğru sonuçlarını hemen gösterecek bir araç yapmamız gerekiyor. Bu LED'leri prototip modülüne yerleştirmeden önce ışık çıkışının ve kalitesinin ne olduğunu bilmemiz gerekiyor."

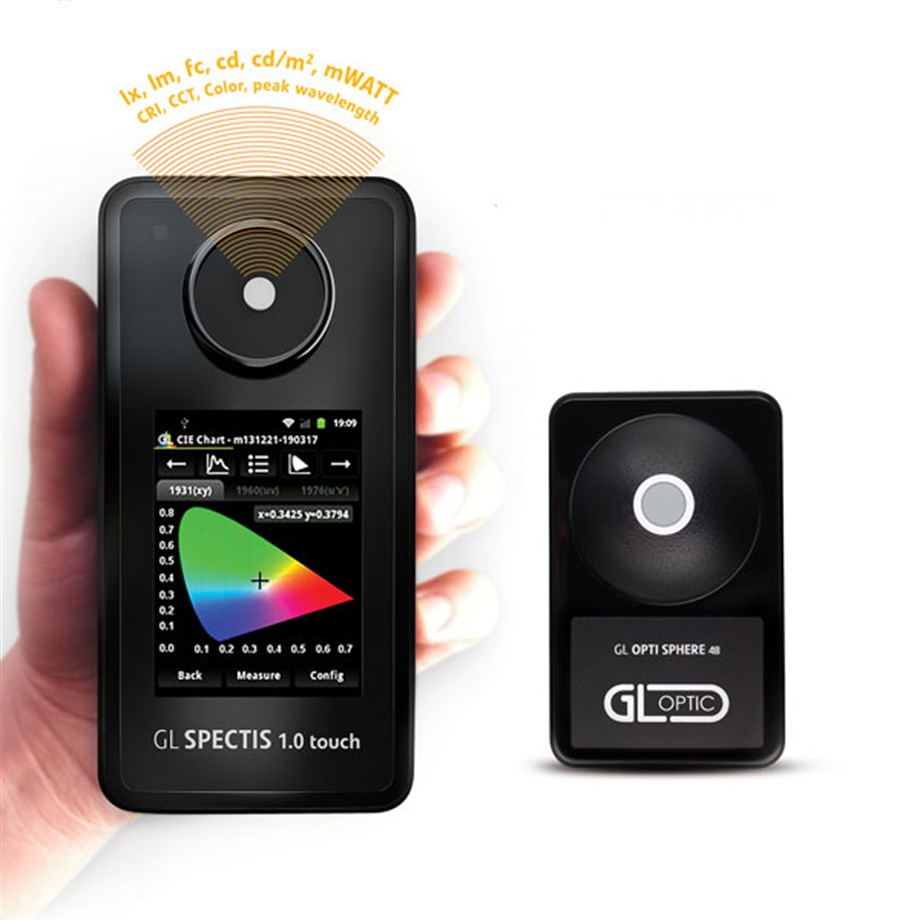

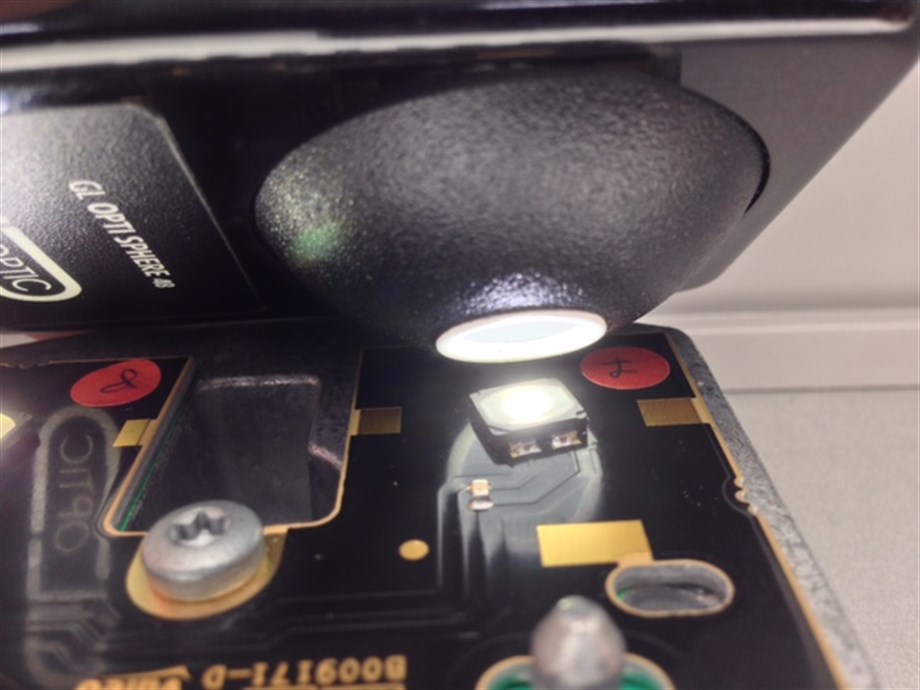

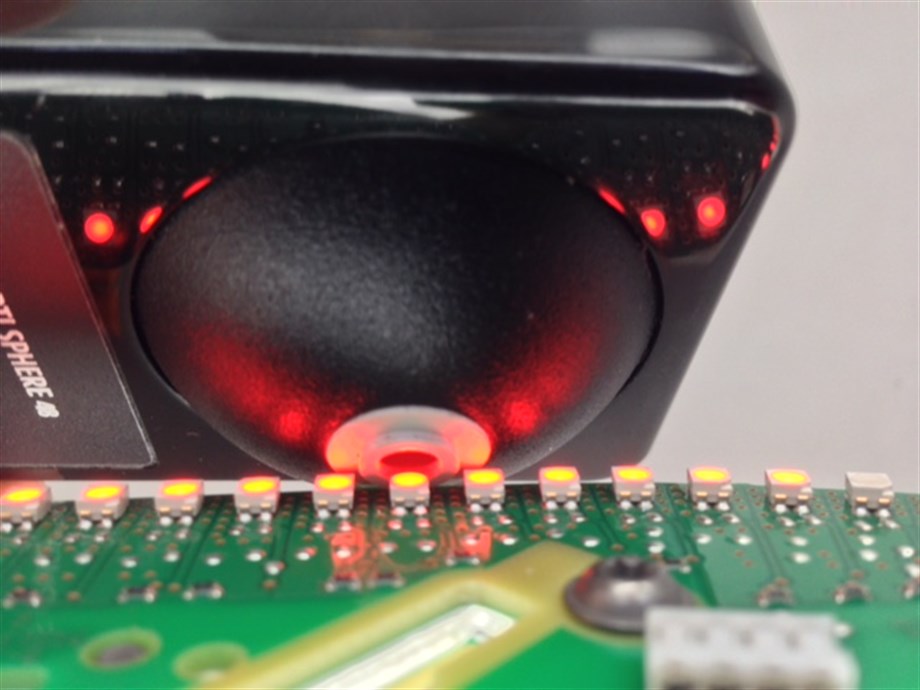

O zamandan beri, LED çıkışının, modüllerin, sürücülerin optimizasyonu, optik seçimi vb. ile sürekli mücadele eden LED aydınlatma ile ilgilenen elektronik geliştiriciler için önemli bir aksesuar haline geldi. Geliştirme projeleri için yalnızca örneklere ve veri sayfasına dayalı olarak uygun LED'leri seçmek yerine, performansı doğrulamak, örneklerin spesifikasyonları karşılayıp karşılamadığını kontrol etmek ve gruplamayı hızlı bir şekilde onaylamak için bu küreyi kullanabilirsiniz. Yeni modülünüz test edilirse, küreyi her bir LED'in üzerine yerleştirerek LED'lerin ışık çıkışını da kontrol edebilirsiniz. Aynı şey LED şeritler için de geçerlidir. GL Optic için spektral entegre küremizi farklı spektral cihazlarla birlikte kullanın. GL Spectrosoft binning ve pass fail fonksiyonlarımızın işinizde size nasıl yardımcı olabileceğini kontrol edin.
*Kaplamanın spektral aralığı. Kullanılan optik aksesuarın sınırlamaları nedeniyle sistemin gerçek spektral aralığı azalabilir.
Not: Cihaz, aygıt yazılımı ve yazılım özellikleri önceden haber verilmeksizin değiştirilebilir. GL OPTIC veri sayfalarında ve herhangi bir biçimde mevcut olan ürün bilgilerinde yer alan tüm bilgiler dikkatle hazırlanmıştır ve doğru olduğuna inanılan bilgileri içerir.
Metin ve/veya diğer hatalar veya mevcut teknolojideki değişiklikler nedeniyle farklılıklar olabileceğini lütfen unutmayın. En son ürün özelliklerini elde etmek için ürünü kullanmadan önce GL Optic ile iletişime geçmenizi tavsiye ederiz.
Farklı Boyutlardaki LED'ler için Açıklıklar
Küçük boyutunun sizi yanıltmasına izin vermeyin. Bu bilimsel sınıf el tipi sistem, ihtiyaç duyduğunuz her yerde ve her uygulamada ışık akısı ölçümlerini doğru bir şekilde ölçmek için farklı açıklıklarla kolayca yapılandırılabilir. Özel uygulamalar için isteğe bağlı bir fiber optik adaptör de mevcuttur.
Genişletilmiş Dinamik Aralık
Bir dizi farklı ışık akısı seviyesi için mevcut olan isteğe bağlı yüksek sinyal adaptörünü kullanarak yüksek çıkışlı LED'leri ölçün.
QC için Özel Aksesuarlar
Üretim veya kalite kontrol uygulamaları için, ölçümün ne zaman tamamlandığını gösteren bir gösterge lambası içeren bir uzaktan tetikleme aksesuarı kullanın. Gürültülü atölyeler için mükemmeldir. Daha fazla otomasyon için API aracılığıyla Spectrosoft veya müşteri yazılımı ile kullanın.
*Kaplamanın spektral aralığı. Kullanılan optik aksesuarın sınırlamaları nedeniyle sistemin gerçek spektral aralığı azalabilir.
Not: Cihaz, aygıt yazılımı ve yazılım özellikleri önceden haber verilmeksizin değiştirilebilir. GL OPTIC veri sayfalarında ve herhangi bir biçimde mevcut olan ürün bilgilerinde yer alan tüm bilgiler dikkatle hazırlanmıştır ve doğru olduğuna inanılan bilgileri içerir.
Metin ve/veya diğer hatalar veya mevcut teknolojideki değişiklikler nedeniyle farklılıklar olabileceğini lütfen unutmayın. En son ürün özelliklerini elde etmek için ürünü kullanmadan önce GL Optic ile iletişime geçmenizi tavsiye ederiz.
Lümen - ışık akısı
CRI - CIE'ye göre renksel geriverim indeksi
CCT - CIE standardına göre renk sıcaklığı
Renk - CIE 1931 ve CIE 1964'ün kromatik koordinatları
Fidelity and Gamut - TM-30 IES standardına göre ışık kaynağı renk sunumunu değerlendirme yöntemi
PAR/PPF - bahçecilik için fotosentetik aktif radyasyon ölçümleri
mWatt - radyasyon enerjisi
+ çok daha fazlası!
*Kaplamanın spektral aralığı. Kullanılan optik aksesuarın sınırlamaları nedeniyle sistemin gerçek spektral aralığı azalabilir.
Not: Cihaz, aygıt yazılımı ve yazılım özellikleri önceden haber verilmeksizin değiştirilebilir. GL OPTIC veri sayfalarında ve herhangi bir biçimde mevcut olan ürün bilgilerinde yer alan tüm bilgiler dikkatle hazırlanmıştır ve doğru olduğuna inanılan bilgileri içerir.
Metin ve/veya diğer hatalar veya mevcut teknolojideki değişiklikler nedeniyle farklılıklar olabileceğini lütfen unutmayın. En son ürün özelliklerini elde etmek için ürünü kullanmadan önce GL Optic ile iletişime geçmenizi tavsiye ederiz.
APPLICATION |
|
Uygulama |

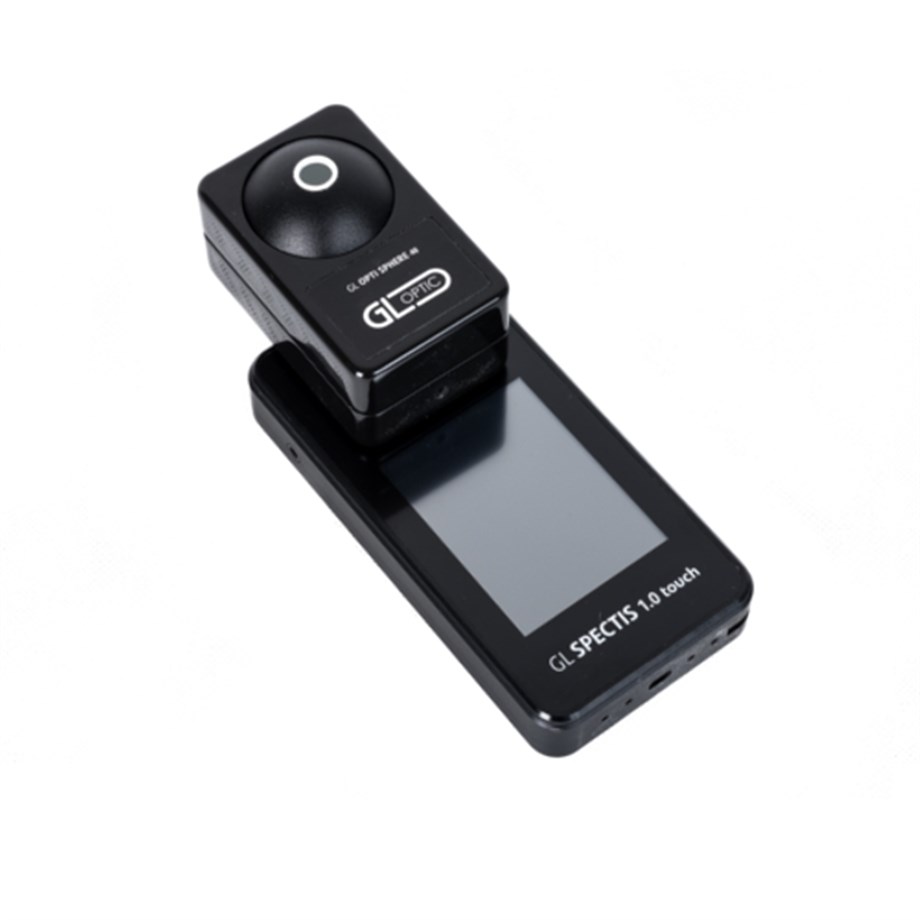

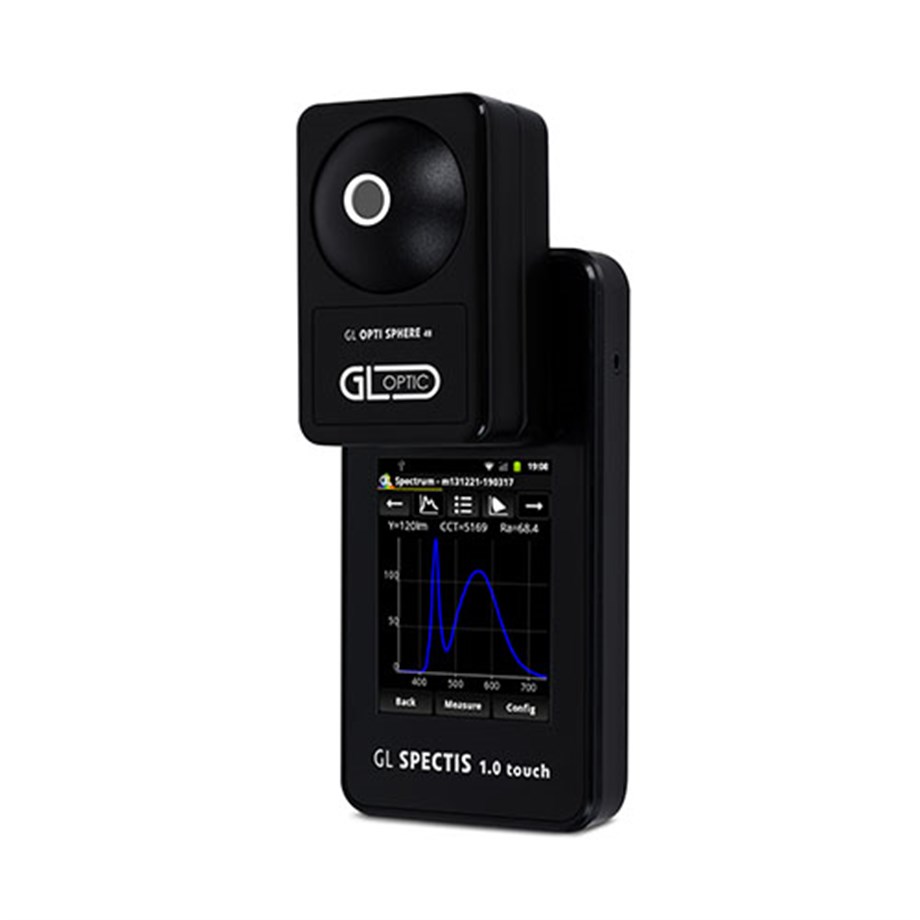

Tek LED'lerin ve diğer küçük ışık kaynaklarının ışık akısı ve radyant güç ölçümü. Doğrudan spektrometre üzerine monte edilir. |
TEKNİK BİLGİLER |
|
Spektral aralık* |
340 – 1700 nm |
Küre iç çapı |
48 mm |
Giriş açıklığı çapı |
9 mm |
Küre malzemesi |
Alüminyum |
İç kaplama |
Baryum Sülfat (BaSO4) yüksek yansıtma özellikli malzeme (R98) |
Dış kaplama |
Siyah dokulu kaplama |
Yansıtma özellikleri |
97% |
Yardımcı ışık kaynağı |
N/A |
Spektrometre bağlantı noktası |
Doğrudan bağlantı |
Standartlara uygunluk |
N/A |
CIE S 025/E:2015 uyarınca maksimum DUT boyutları |
N/A |
Optimum ölçüm için maksimum boyut (1/3 x küre çapı) |
N/A |
Maksimum DUT ağırlığı |
N/A |
Küre çerçeve |
N/A |
Küre merkezi konumlandırma |
N/A |
Direkli mekanik breadboard |
N/A |
Yardımcı ışık kaynağı için USB kaynak kontrolörü |
N/A |
Standart lamba soketlerine sahip üniversal direk |
N/A |
Dış boyutlar [G x Y x D] |
52 x 88 x 51 mm |
Ağırlık |
0.126 kg |
