Teknik Döküman

Masaüstü Laboratuvarınız

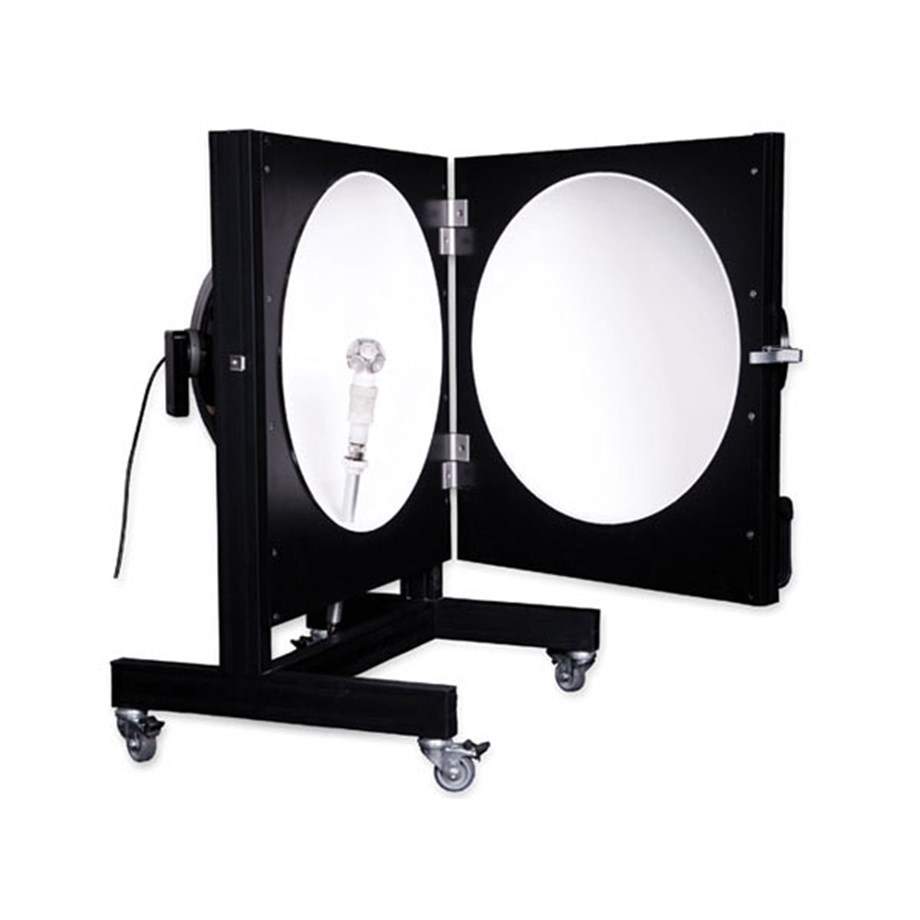

Hızla büyüyen LED retrofit lamba pazarı, küçük ve orta ölçekli LED ürünlerini test etmek ve ölçmek için hızlı ve güvenilir çözümler gerektirmektedir. Opti Sphere 500 entegre küre bu ihtiyacı karşılamak için üretildi ve E27, E14 GU10 ve diğerleri gibi tipik soketlere sahip LED güçlendirme / değiştirme lambalarının eksiksiz optik ölçümünü sağlar. Çözümü kullanıma sunduğumuzda, bu kompakt tezgah üstü cihazın bir aydınlatma laboratuvarının yanı sıra bileşenlerin, prototiplerin ve nihai ürünlerin anında değerlendirilmesi için Ar-Ge departmanlarında kullanım için eşit derecede uygun olduğu hızla ortaya çıktı.

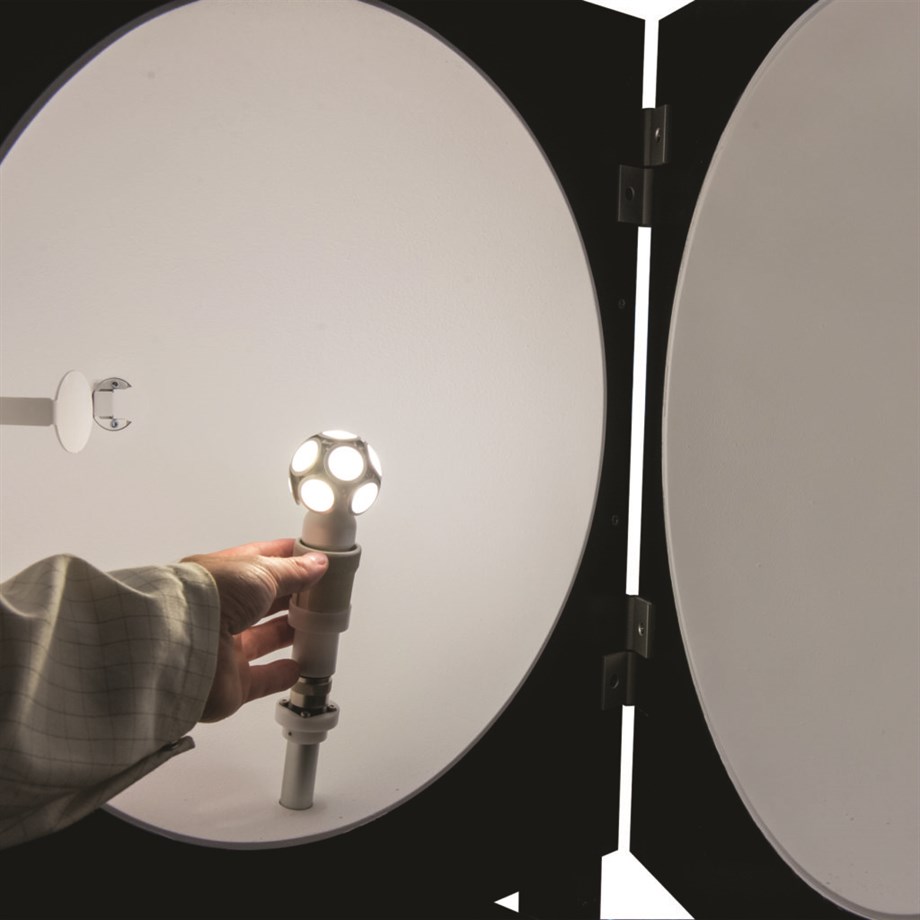

Opti Sphere 500, profesyonel ışık ölçümü için giriş bariyerini düşürmektedir. Özel bir metroloji uzmanı veya büyük bir karanlık laboratuvar gerekli değildir. Sistemi kurun ve lambalarınızı hemen anlamaya başlayın. Kurulum ve çalıştırma, mühendislik personelinin yalnızca sınırlı test deneyimiyle bile doğru sonuçlar üretmesini sağlar. Müşterilerimiz sadece küreyi açıp lambayı içine yerleştirip ölçüm yapabilmenizi takdir ediyor. Bu küre, ihtiyacınız olan tüm aksesuarlar ve bileşenlerle donatılmıştır ve GL Spectrosoft yazılım arayüzümüz bunu doğru yapmanıza yardımcı olacaktır.

LED modüller, şeritler, lambalar ve daha fazlası

Çok sayıda farklı ölçüm yapmanız gerekiyor ve büyük bir küre için bütçeniz veya alanınız mı yok? Opti Sphere 500, LED modülleri, lambalar ve lamba üretiminde kullandığınız bileşenler için laboratuvar test ve ölçüm alanına mükemmel bir giriş sunar. Bu entegre küre, doğru akı ve renk testi için spektrometrelerimizden herhangi biriyle birleştirilebilir. Artık bileşenleri, difüzörleri kontrol edebilecek, yeni elektronik sürücülerin etkisini kontrol edebilecek ve anında ve sık sık raporlar üretebileceksiniz. Prototipler için fotometrik sonuçlar alın, tedarikçilerinizden gelen LED'leri ve bileşenleri doğrulayın ve ışık kalitenizi kontrol altına alın!

*Kaplamanın spektral aralığı. Kullanılan optik aksesuarın sınırlamaları nedeniyle sistemin gerçek spektral aralığı azalabilir.

Not: Cihaz, aygıt yazılımı ve yazılım özellikleri önceden haber verilmeksizin değiştirilebilir. GL OPTIC veri sayfalarında ve herhangi bir biçimde mevcut olan ürün bilgilerinde yer alan tüm bilgiler dikkatle hazırlanmıştır ve doğru olduğuna inanılan bilgileri içerir.
Metin ve/veya diğer hatalar veya mevcut teknolojideki değişiklikler nedeniyle farklılıklar olabileceğini lütfen unutmayın. En son ürün özelliklerini elde etmek için ürünü kullanmadan önce GL Optic ile iletişime geçmenizi tavsiye ederiz.

Güvenilir Işık Ölçümü

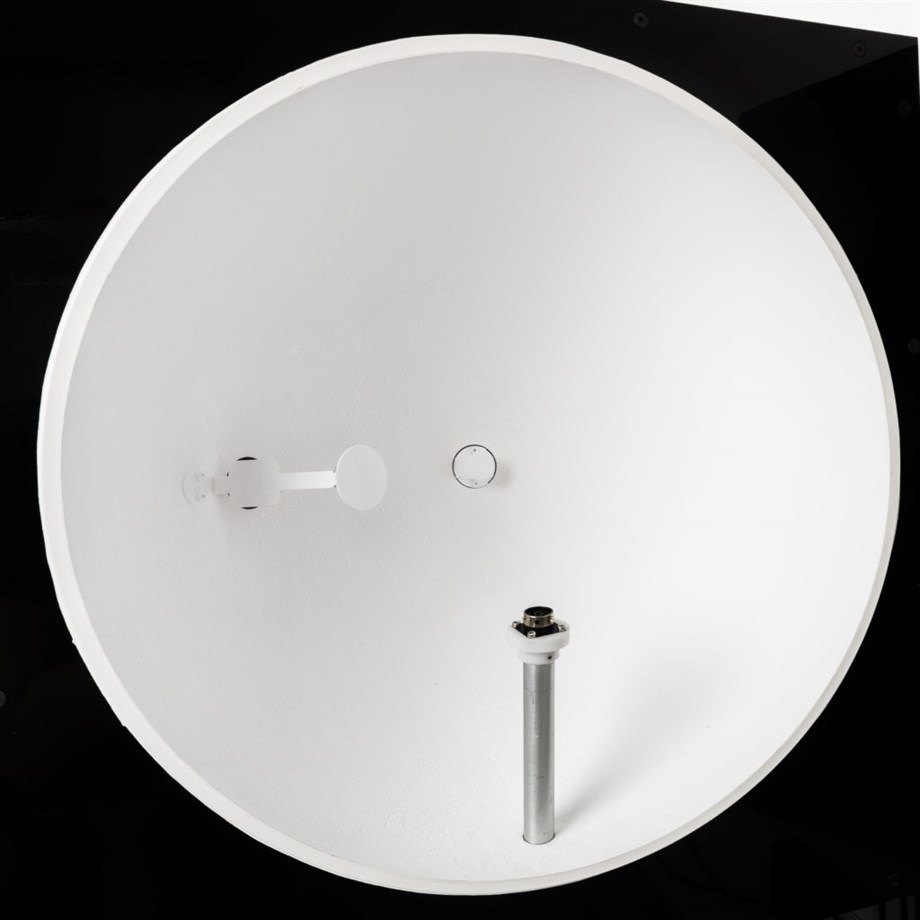

Tüm GL Optic küreleri, ölçüm cihazıyla birlikte satın alındığında spektral olarak kalibre edilmiş şekilde teslim edilir. Kürelerimiz evrenseldir ve herhangi bir GL Optic spektrometresi ile kullanılabilir. Kürenin iç duvarları, %97'ye kadar yüksek yansıtma özellikleri sağlayan baryum sülfat (BaSO4) ile kaplanmıştır.

CIE Uyumlu

CIE 127:2007 ve yeni CIE S 025/E:2015 ile uyumlu LED ölçümü. Bu küre aynı zamanda diğer küresel standartlara ve profesyonel LED ışık ölçüm enstrümantasyonu için tüm Amerikan IES LM ve Avrupa EN gerekliliklerine uygundur.

Yapılandırılabilir

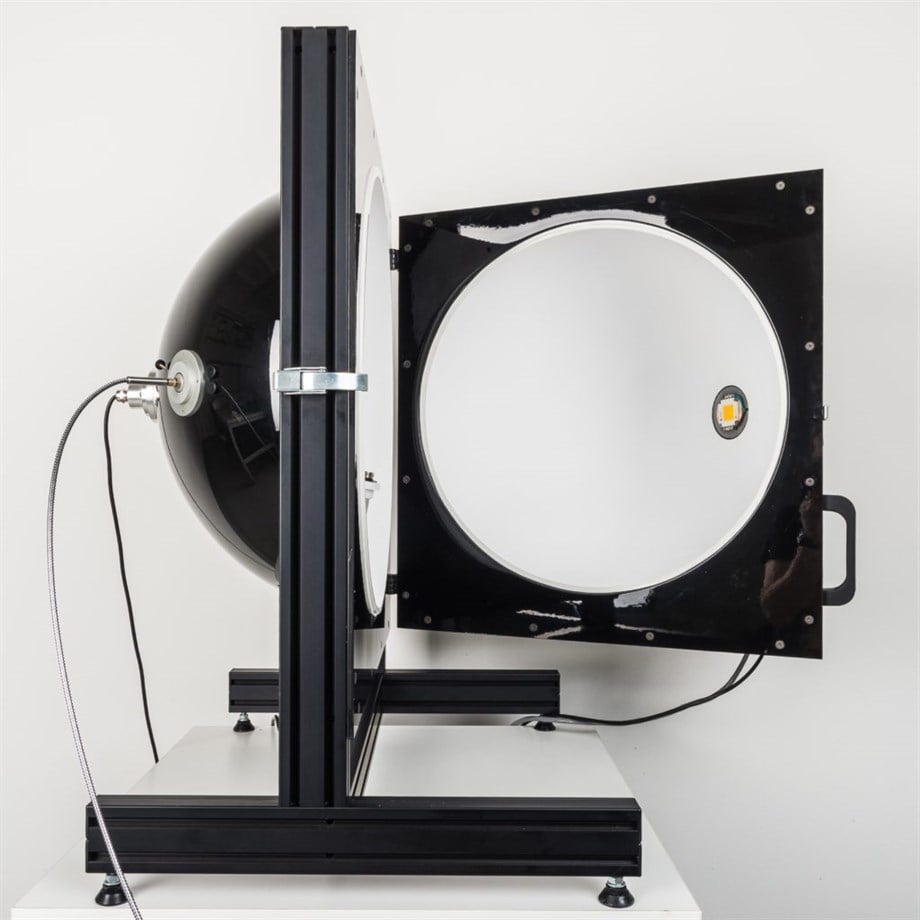

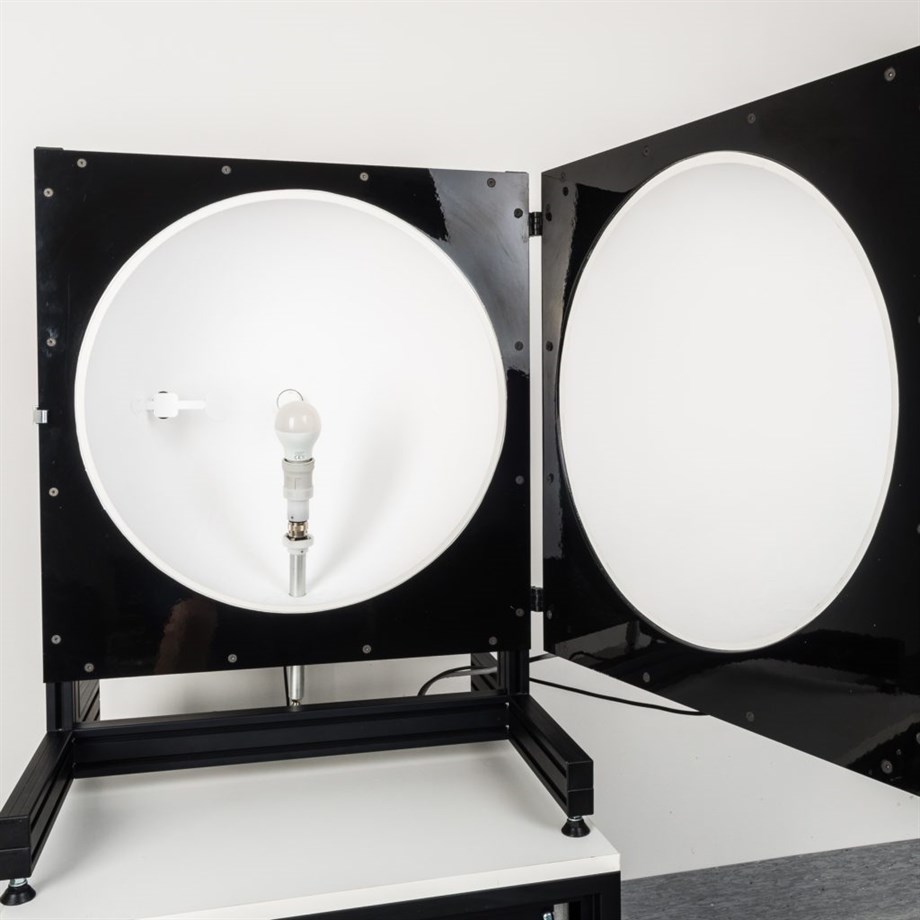

Küçük lambaların ve modüllerin 4pi ölçümleri için isteğe bağlı mekanik breadboard için evrensel lamba direği ile standart Opti Sphere 500 sistemini kullanın. Tüm küreler ayrıca 2pi kaynakların doğru ölçümü için bir yan port içerir.

Talep üzerine ek adaptörler, sıcaklık kontrolü için bağlantılar veya özel tutucular da mevcuttur. Gereksinimlerinizi paylaşmak için lütfen bizimle iletişime geçin.

Otomatik Kendinden Absorbans Düzeltme

Entegre LED yardımcı ışık kaynağı, hızlı düzeltmelere olanak sağlamak ve optimum sonuçlar sunmak için Spectrosoft yazılımı tarafından tamamen kontrol edilir.

*Kaplamanın spektral aralığı. Kullanılan optik aksesuarın sınırlamaları nedeniyle sistemin gerçek spektral aralığı azalabilir.

Not: Cihaz, aygıt yazılımı ve yazılım özellikleri önceden haber verilmeksizin değiştirilebilir. GL OPTIC veri sayfalarında ve herhangi bir biçimde mevcut olan ürün bilgilerinde yer alan tüm bilgiler dikkatle hazırlanmıştır ve doğru olduğuna inanılan bilgileri içerir.
Metin ve/veya diğer hatalar veya mevcut teknolojideki değişiklikler nedeniyle farklılıklar olabileceğini lütfen unutmayın. En son ürün özelliklerini elde etmek için ürünü kullanmadan önce GL Optic ile iletişime geçmenizi tavsiye ederiz.

Entegre Miktarlar
Toplam Işık Akısı [ lm ]
Radyant güç [ W/nm ]
Toplam Foton Akısı
PBAR ve daha fazlası.
Kolorimetrik Miktarlar
İlişkili Renk Sıcaklığı - CCT ve Duv
Renk İşleme Endeksleri - Ra, CRI, R1 - R14, TM-30
Sadakat endeksi Rf
MacAdam Elypses.
Binning
Renk koordinatları
İsteğe Bağlı Miktarlar*
Işık Etkinliği [lm/w]
Güç Faktörü
Sıcaklık Tp T amb vb.
*isteğe bağlı çevresel aygıtlar için lütfen buradan bilgi alın
