GL OPTICAM görüntüleme parlaklık cihazının geliştirilmesi Poznan Teknoloji Üniversitesi ile işbirliği içinde gerçekleştirilmiş ve Ulusal Araştırma ve Geliştirme Merkezi Programı çerçevesinde uygulanmıştır. Projenin amacı, yerinde parlaklık dağılımı ölçümlerini destekleyen bir ölçüm sistemini pazara sunmaktı. Piyasada çok sayıda parlaklık ölçer bulunmaktadır ancak bunların hepsi laboratuvar cihazlarıdır ve hiçbiri yol parlaklık ölçümleri için tasarlanmamış ve hazırlanmamıştır.

Poznań Teknoloji Üniversitesi Işık Teknolojisi ve Elektrotermal Enerji Bölümü ekibi, hem spot parlaklık ölçerler hem de Görüntüleme Parlaklık Ölçüm Cihazı kullanarak yollarda parlaklık ölçümleri gerçekleştirme konusunda uzun yıllara dayanan deneyime sahiptir. ILMD ölçüm cihazının kullanılması, ölçümlerin yapılmasını çok daha kolay hale getirmekte ve yol aydınlatma tesisatı performansının objektif bir şekilde değerlendirilmesine olanak tanıyan daha güvenilir sonuçlar elde edilmesine yardımcı olmaktadır.

Yol aydınlatma kalitesine odaklanma

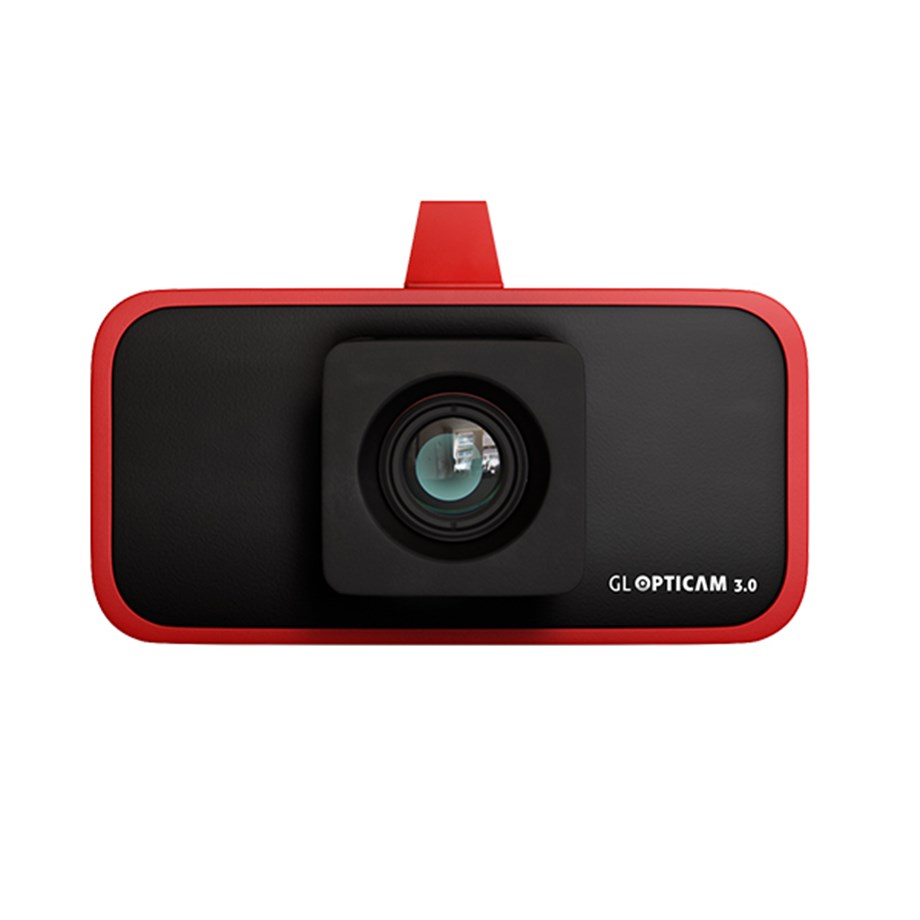

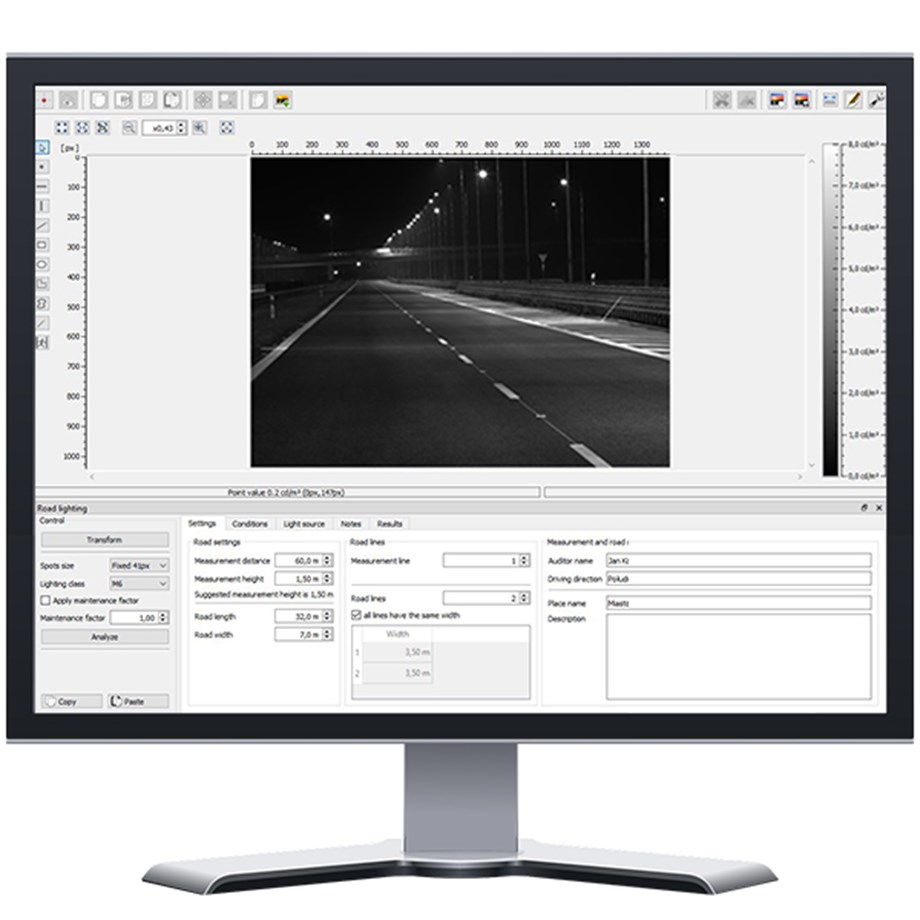

Yol parlaklığının ölçümü zorlu bir görevdir. Bu sistem, yolda yerinde ölçümler için tamamen hazırlanmıştır. Kameranın hermetik muhafazası, sistemi ve lensi mekanik hasarlardan korumak için üretilmiştir. Sensör termal olarak stabilize edilmiştir ve farklı sıcaklıklarda çalışmaya hazırdır ve teslim edilen pil paketi ve çevresel cihazlar profesyonel saha ölçümünü destekler. Laboratuvar doğruluk performansını korurken farklı yerlerde kullanılabilir.

Açık havada çalışan ölçüm sistemi

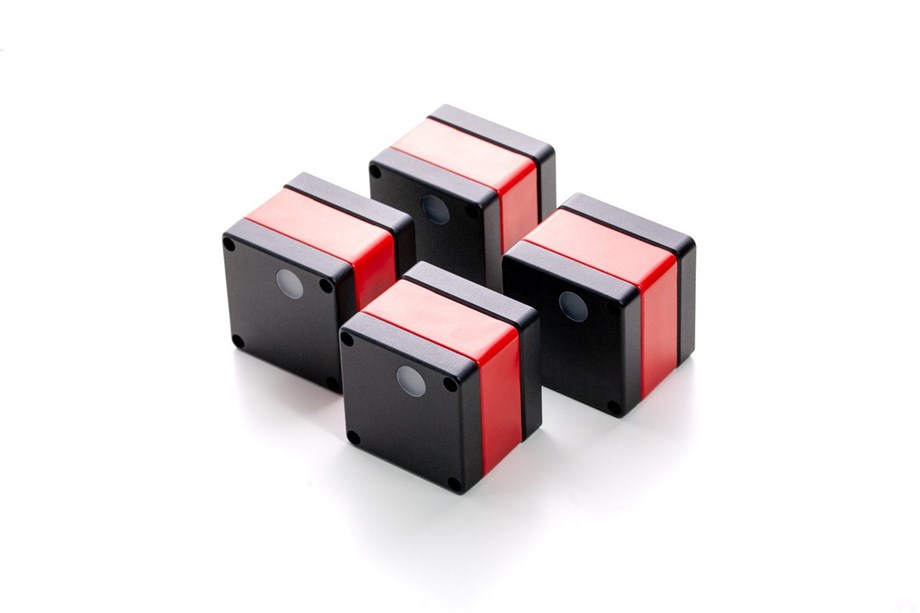

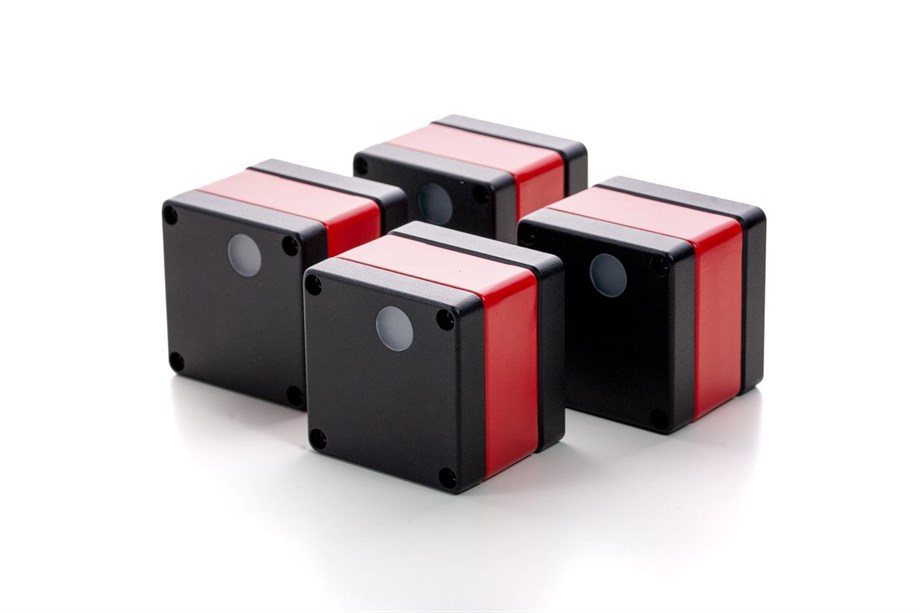

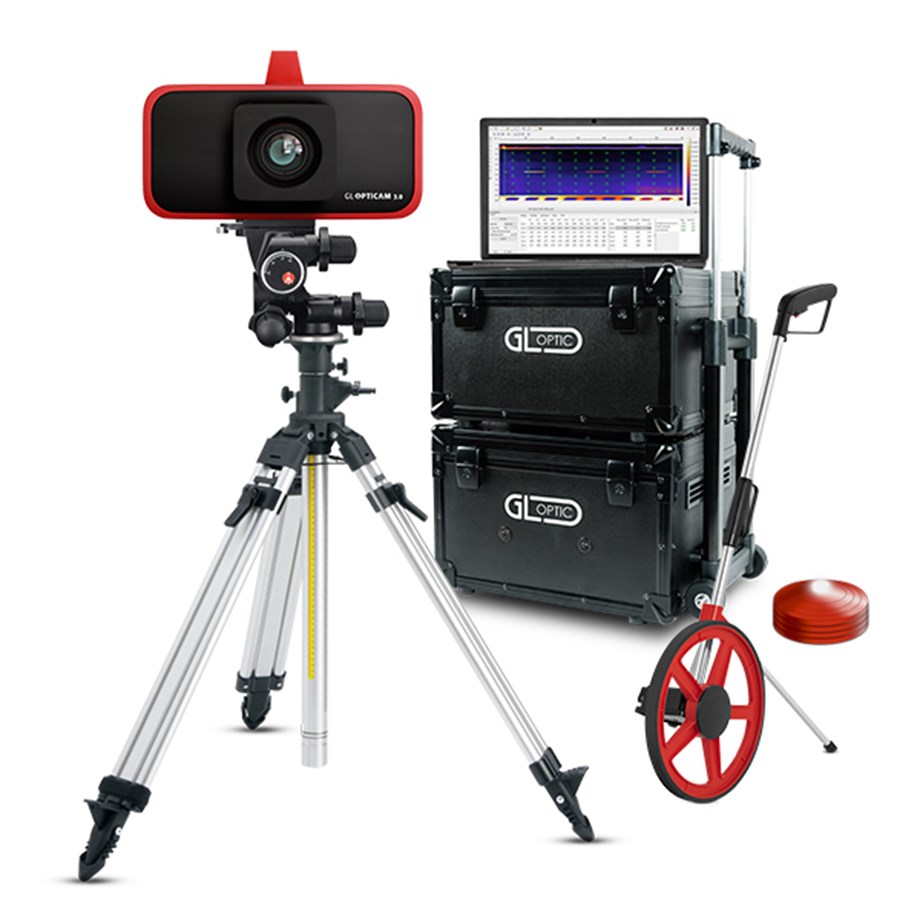

Sistemle birlikte verilen ek ekipmanlar arasında özel bir ağır hizmet tipi yükseltici tripod, ek pil takımı, mesafeyi ölçmek için ölçüm tekerleği, özel olarak tasarlanmış ölçüm alanı işaretleyicileri ve yansıtıcı güvenlik yeleği bulunmaktadır. Tüm bunlar, taşınabilir bir ölçüm standı oluşturan özel taşıma çantalarında paketlenmiştir.

Kolorimetri ekleme

Bu parlaklık ölçer, kolorimetrik test ve değerlendirmeyi içerecek şekilde GL SPECTIS 1.0 Touch spektroradyometremizle birleştirilebilir. GL SPECTROSOFT ürünümüz, parlaklık kamerasından alınan ölçümleri spektroradyometrik ölçümle birleştirme seçeneğine sahiptir. Sonuç olarak, en yüksek doğruluğu elde etmek için parlaklık değerleri için uyumsuzluk düzeltmesi sağlayabilir ve test edilen LED ürünü için tüm kolorimetrik ve spektral verileri sağlayabiliriz.

Tak ve Ölç

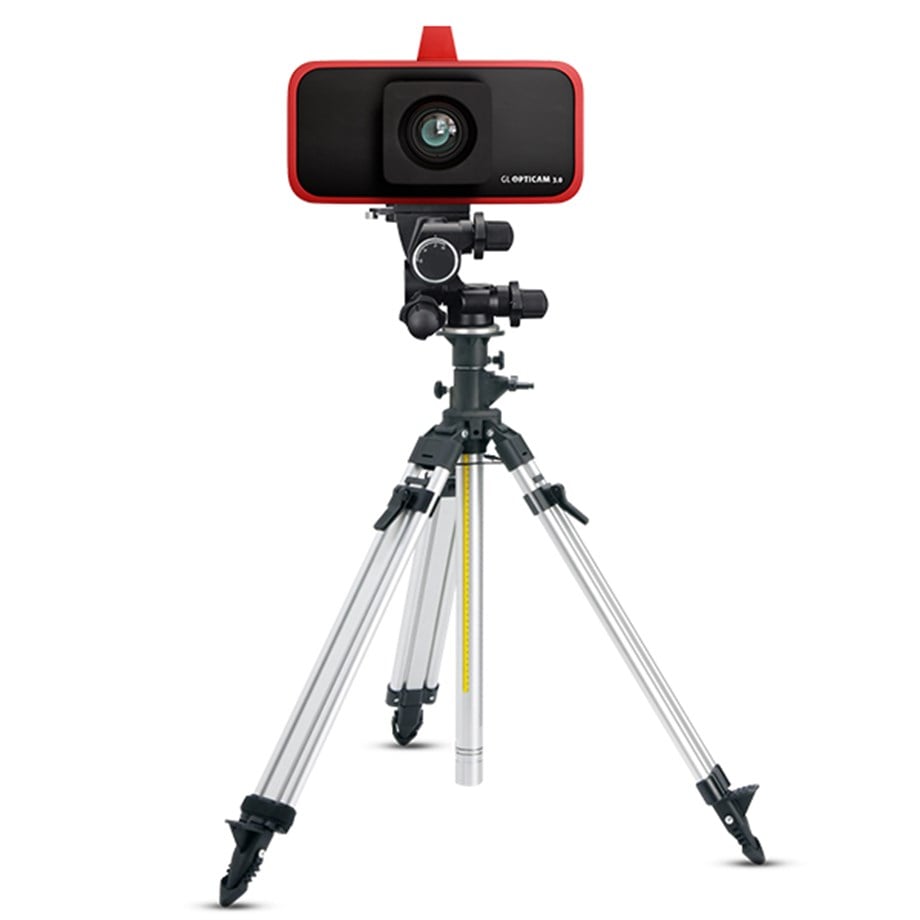

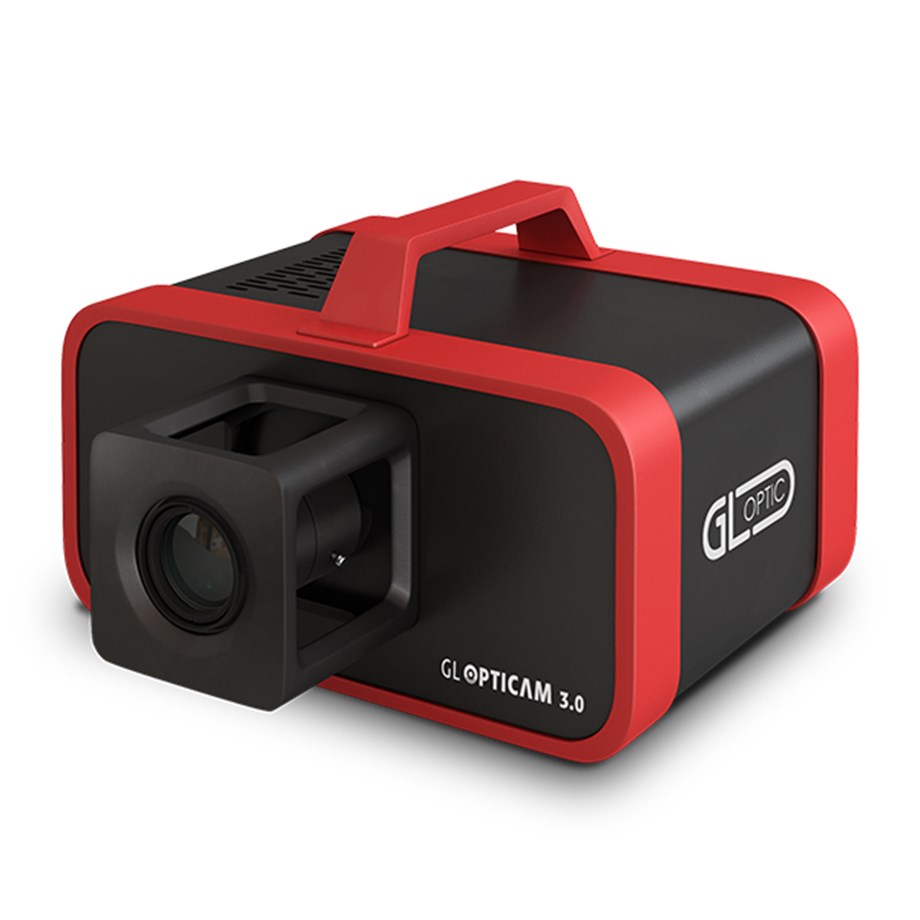

Parlaklık dağılımının anında test edilmesi için önceden yapılandırılmış ve ayrı ayrı kalibre edilmiş dijital parlaklık kamera sistemi. Bu cihazı aydınlatma sisteminin önündeki tripoda yerleştirmek ve mutlak parlaklık seviyesini ölçmek kadar kolaydır. Cihaz hem sahada hem de laboratuvarda kullanılabilir.

Özel V- lambda filtresi

Her kamera, insan gözü hassasiyetine karşılık gelen en yüksek kalitede parlaklık ölçümleri sağlamak için özel olarak seçilmiş A sınıfı optik düzeltilmiş filtre ile donatılmıştır. Her filtre, her CMOS sensör için ayrı ayrı optimize edilmiştir.

Termal stabilizasyon

TEC kontrollü görüntü sensörü sıcaklığı, değişen sıcaklık koşullarından kaynaklanan ölçüm hatalarını telafi eder.

Spektrum ve renk ekleme

Bu yeni görüntü parlaklık kamerası, CCT, CRI ve daha fazlası gibi kolorimetrik değerlerle kalite kontrolünü genişletmek için GL SPECTIS 1.0 touch gibi spektral cihazlarımızla birleştirilebilir. Ayrıca otomatik bir filtre kaçırma eşleşme düzeltme prosedürü sağlayacak ve çok renkli LED cihaz testlerinin ölçümlerini destekleyecektir.

Fotometrik Miktarlar

Nokta Parlaklığı [cd/m2]

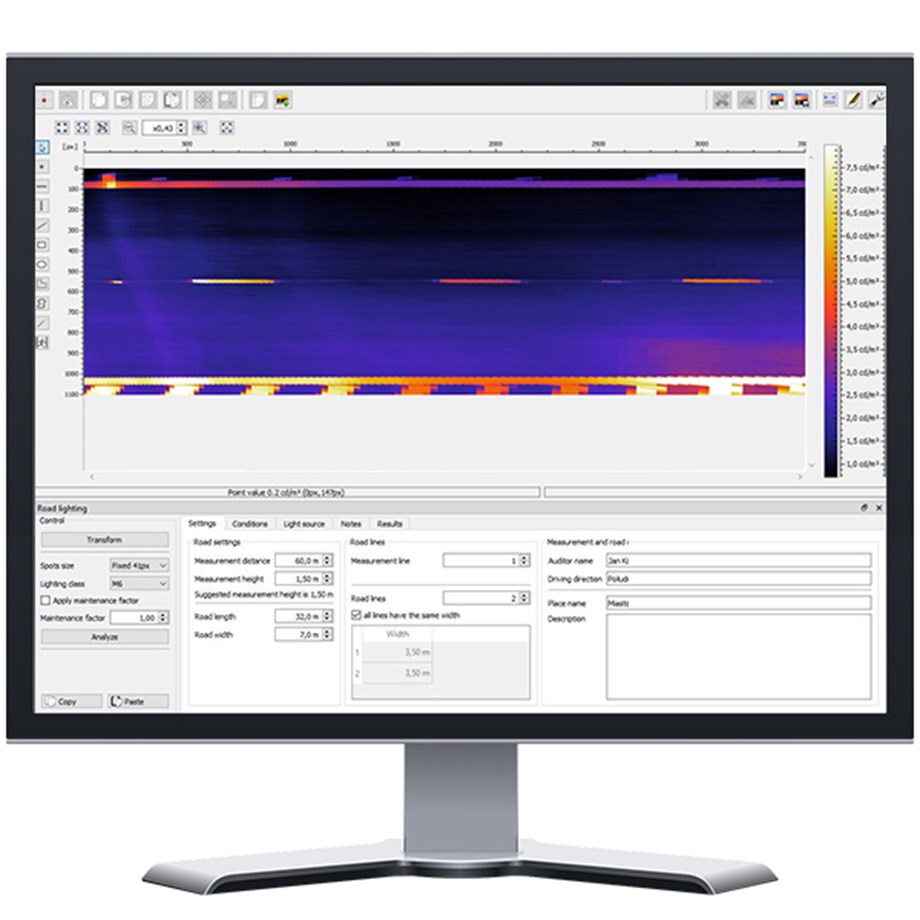

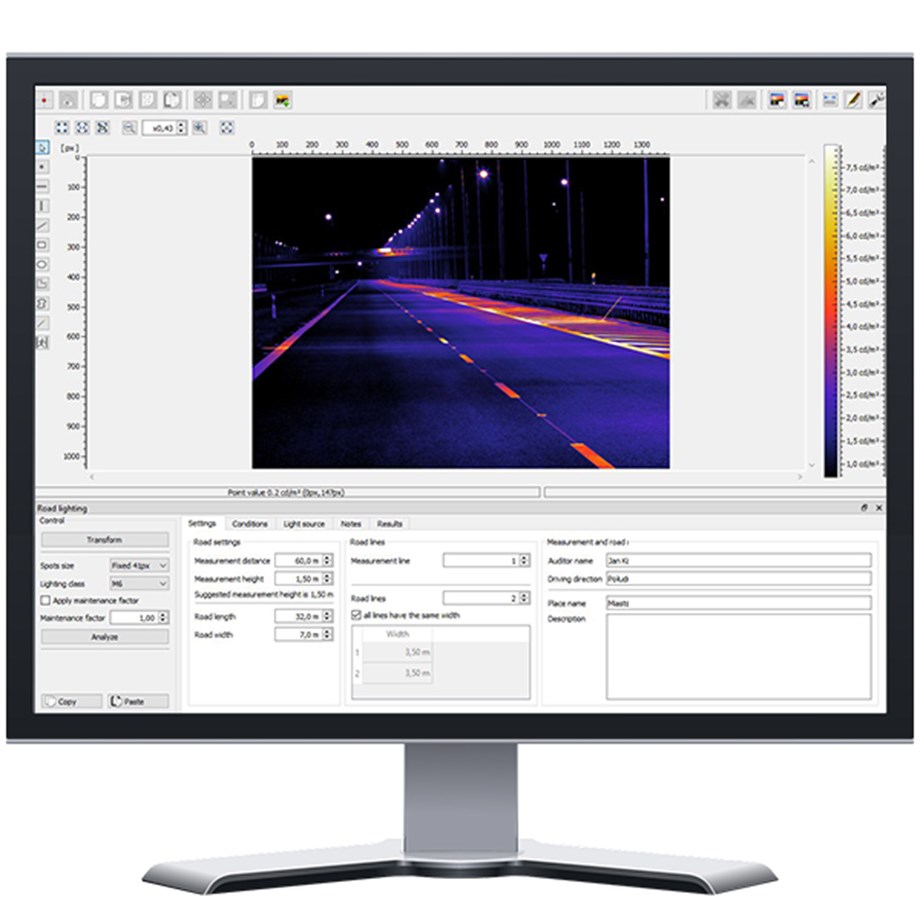

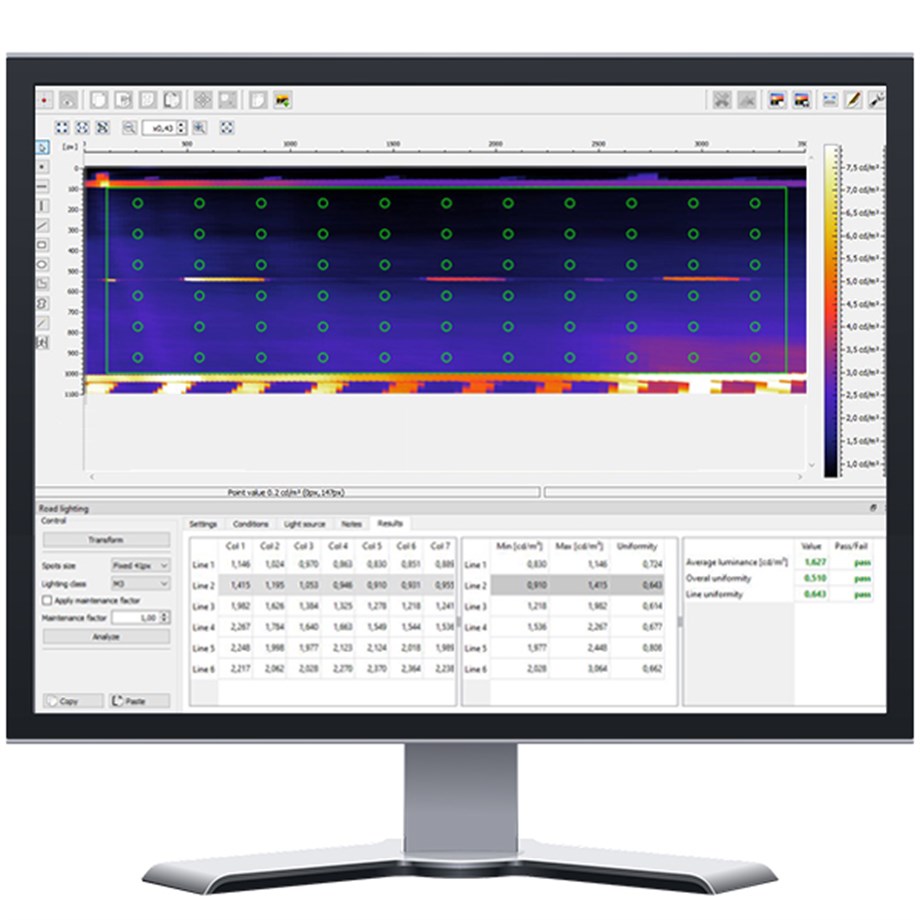

Parlaklık dağılımı
Iso kandela diyagramı
Ortalama parlaklık
Min Max diyagramı ve tabloları
Spektral Renk Miktarları*

İlişkili Renk Sıcaklığı - CCT ve Duv
Renk İşleme İndeksleri - Ra, CRI, R1 - R14
Yeni render Rf ve TM-30
Renk Tekdüzeliği
Binning ve renk tutarlılığı
Spektral Güç Dağılımı
* Spektral cihaz sistemi ile birleştirildiğinde kullanılabilir
