İngiltere'deki Chelsea Arena'da ilk "titreşimsiz" futbol stadyumu aydınlatması kurulduğunda, GL Optics'ten yeni kurulan aydınlatmayı kontrol etmek için bir denetim aracı olarak kullanılabilecek bir cihaz sağlaması istendi. Yüklenicinin aydınlatma (lx), renk sıcaklığı (CCT), LED'in renksel geriverim özellikleri (CRI), televizyon indeksi (TI) dahil olmak üzere fotometrik ve kolorimetrik değerleri değerlendirmesi ve ayrıca titreşimsiz bir kurulum olup olmadığını doğrulaması gerekiyordu.
Bu proje, optik titreşim özelliklerini yakalamak için hızlı fotodiyot ile ek bir elektronik devre kartı entegre ederek mevcut GL Spectis 1.0 Touch'ımızı geliştiren Spectis 1.0 Touch + Flicker'ın geliştirilmesini tetikledi. Sonuç muhtemelen piyasadaki en iyi el tipi titreşim spektroradyometresidir. Bazı laboratuvar cihazlarına eşit doğrulukta olağanüstü geniş bir frekans aralığını kapsar.
GL Optic, endüstri genelinde yeni titreşim ölçümü standartları oluşturmaya odaklanan bir Philips Çalışma Grubunda aktif olarak yer almaktadır. Bu doğrudan işbirliği sayesinde, Philips tarafından sağlanan referans standardı kullanarak doğruluğumuzu günlük olarak karşılaştırma ve değerlendirme fırsatına sahibiz. Ayrıca Flicker Index, Flicker Percent ve Flicker Ratio gibi en yeni titreşim ölçümlerini, aydınlatma tesisatının insan görüş performansını nasıl etkileyebileceğini değerlendirmek için yeni bir standart olan en yeni SVM (Stroboskopik Görünürlük Ölçümü) ile birlikte dahil edebiliyoruz.

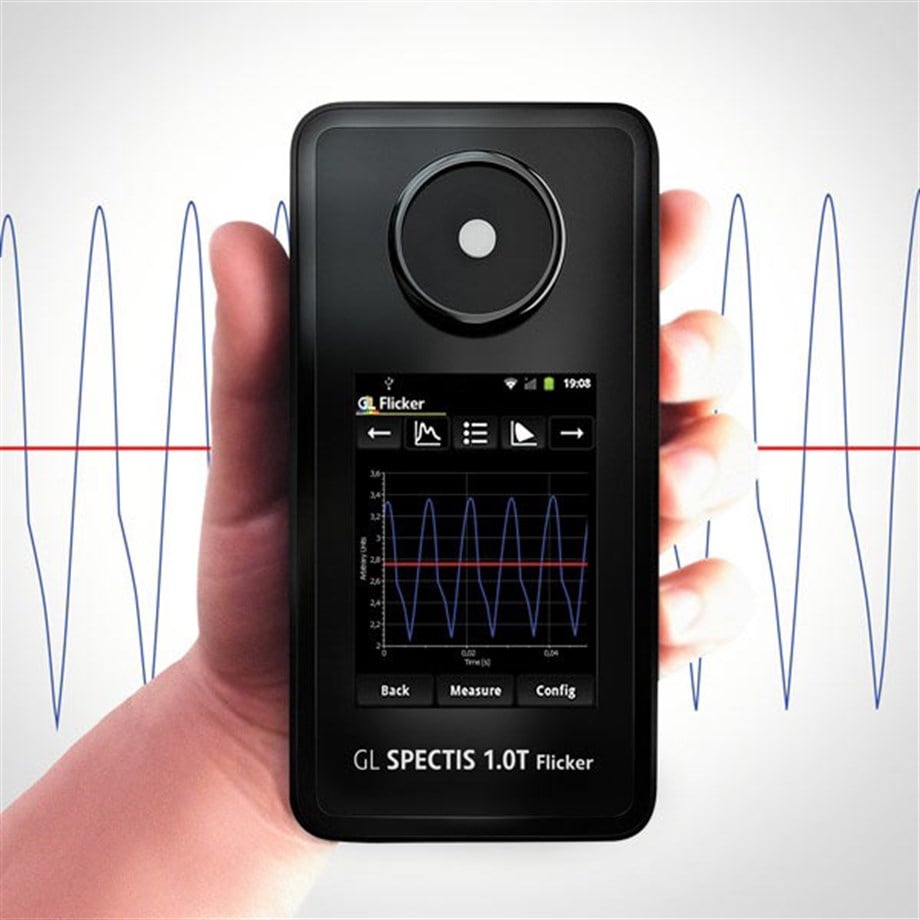

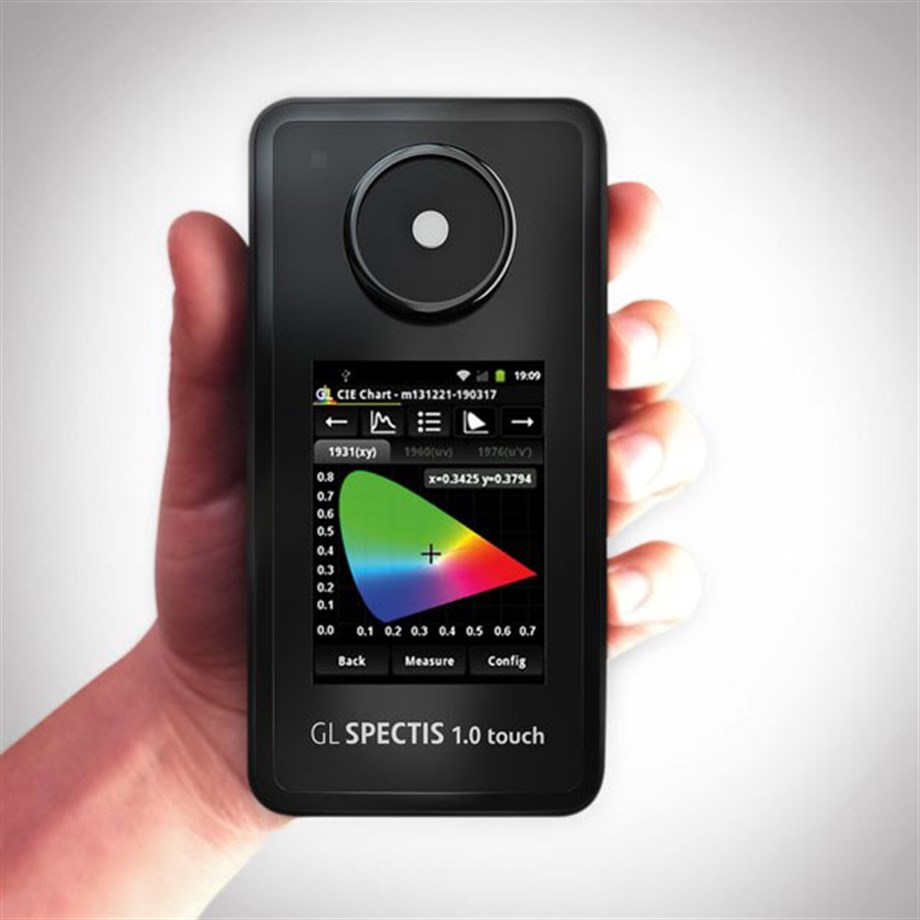

GL Spectis 1.0 T Titreşim ölçer, sezgisel olarak çalıştırılan dokunmatik ekranlı taşınabilir bir ışık spektrometresidir ve sahada olduğu kadar laboratuvar için de eşit derecede uygundur. Bir dizi yazılım analiz yeteneği ve kapsamlı aksesuar paketi ile bu cihaz kendi kategorisinde yer almaktadır.
güvenilir, hassas ve sezgisel olarak çalıştırılan spektral cihaz
Spectis 1.0 Dokunmatik Titreşim ölçer, güvenilir ve doğru optik performans ve ışık ölçümü için sezgisel olarak çalıştırılan spektral cihaz sunar. Güvenilir ışık değerlendirmesi artık sadece uzmanlarla veya harici laboratuvarlarla sınırlı değil. Önceden yapılandırılmış, ayrı ayrı kalibre edilmiş ölçüm cihazlarımız hızlı ve hassas sonuçlar sunar ve birlikte verilen yazılım, önemli olan sonuçları sağlayan kapsamlı analiz ve otomasyon yetenekleri içerir.
Işık çıkışını ve rengi birlikte ölçün
spektral güç dağılımı SPD
aydınlatma: lux veya fc
ışınım: mWatt
renk: CRI, CCT, x,y,

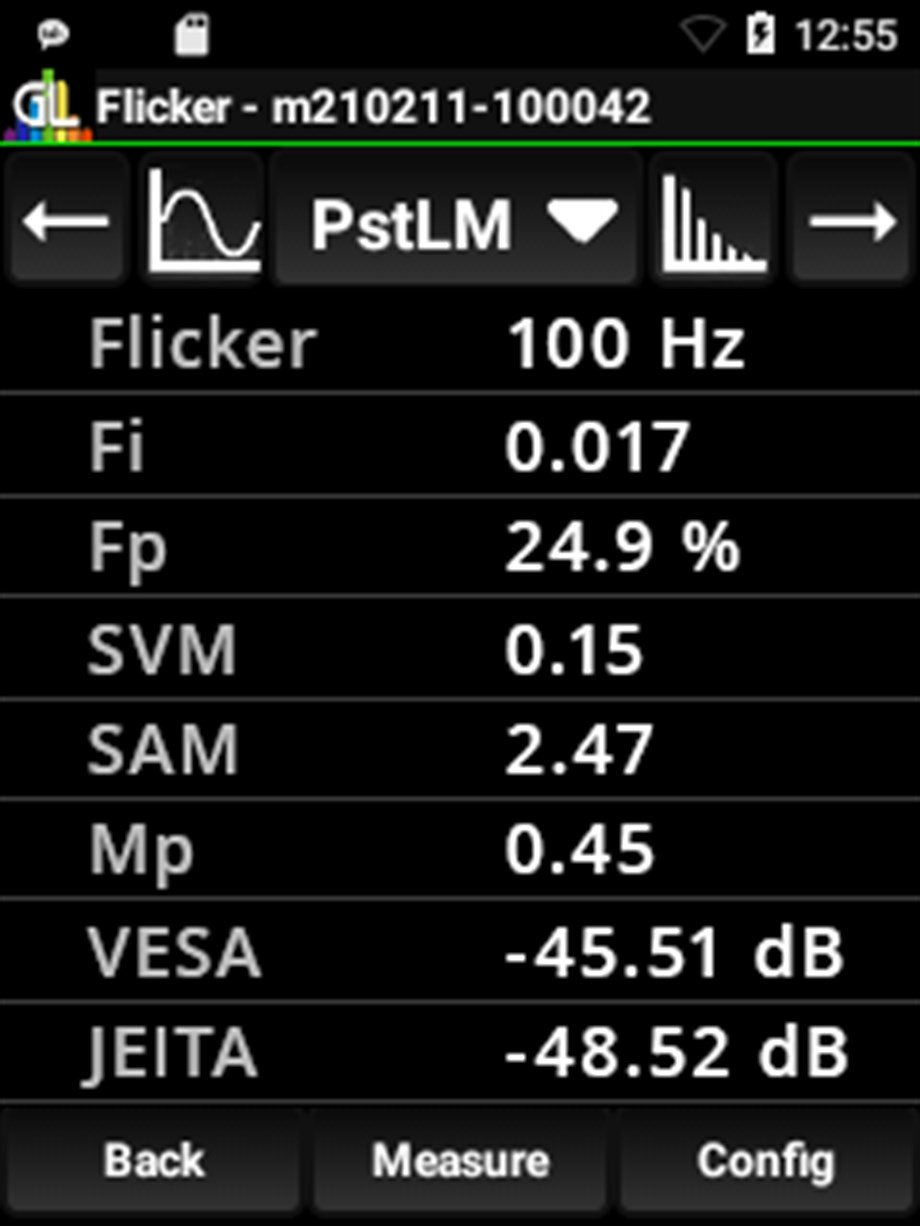

Ve optik titreşim ölçümleri gibi:
Titreşim Frekansı,
Titreşim İndeksi
Titreşim Oranı
SVM (Stroboskopik Görünürlük Ölçümü)
Pst LM (Işık modülasyonu için Kısa Süreli Algılanabilirlik) - yalnızca GL Spectrosoft PRO/LAB ile kullanılabilir
SAM (Stroboskopik Kabul Edilebilirlik Metriği)
Mp (LRC Titreşim Algısı olarak da adlandırılır)
VESA (Video Elektroniği Standartları Birliği)
JEITA (Japonya Elektronik ve Bilgi Teknolojileri Endüstrileri Birliği)
Titreşim Grafiği ve FFT Grafiği mevcuttur
Artı çok daha fazlası! Işık ölçer ölçümlerinin tam listesi için bizimle iletişime geçin.

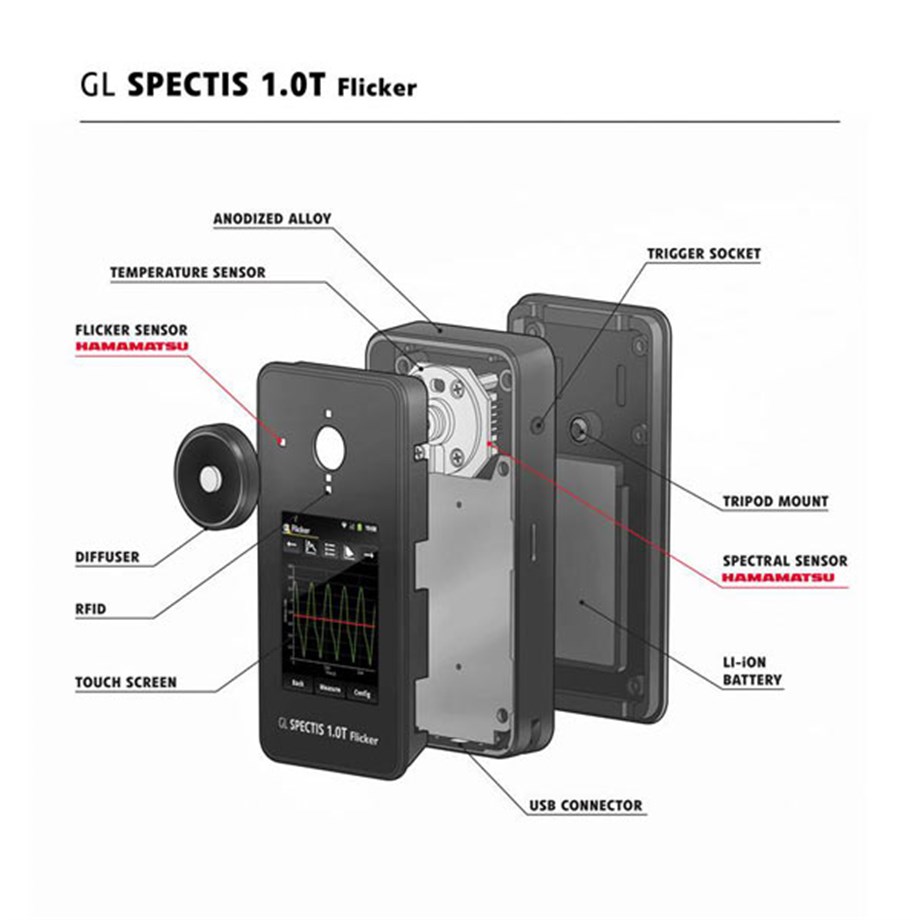

Spektral ve Fotodiyot Ölçümü

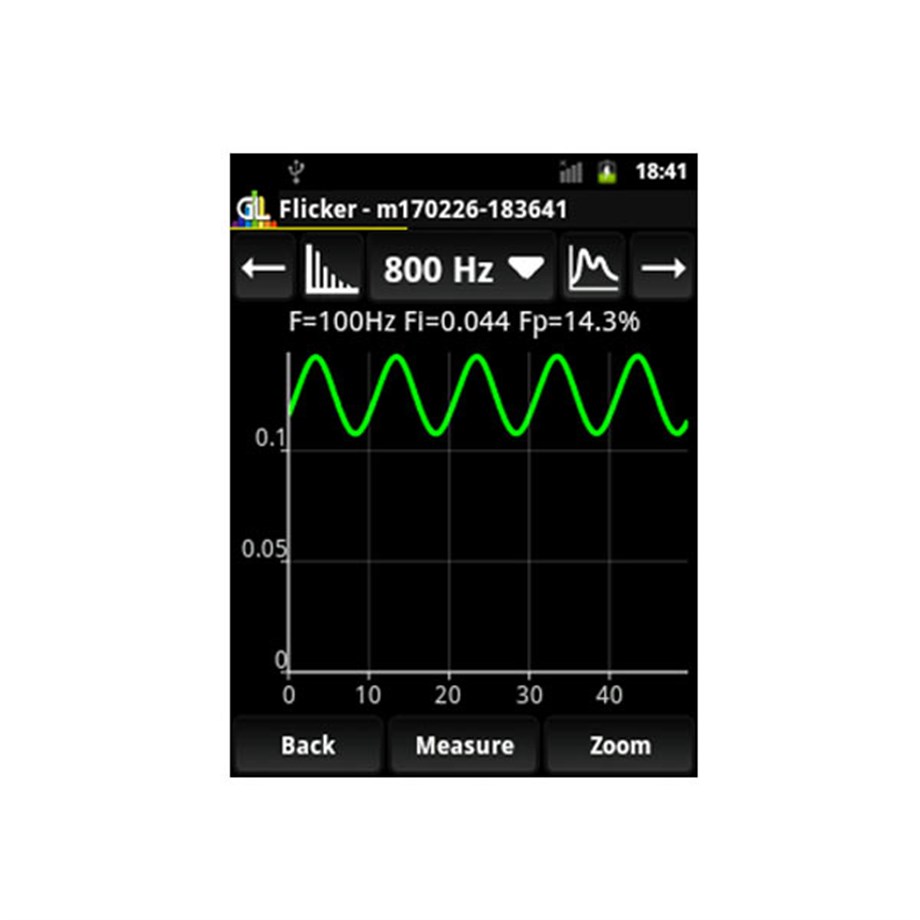

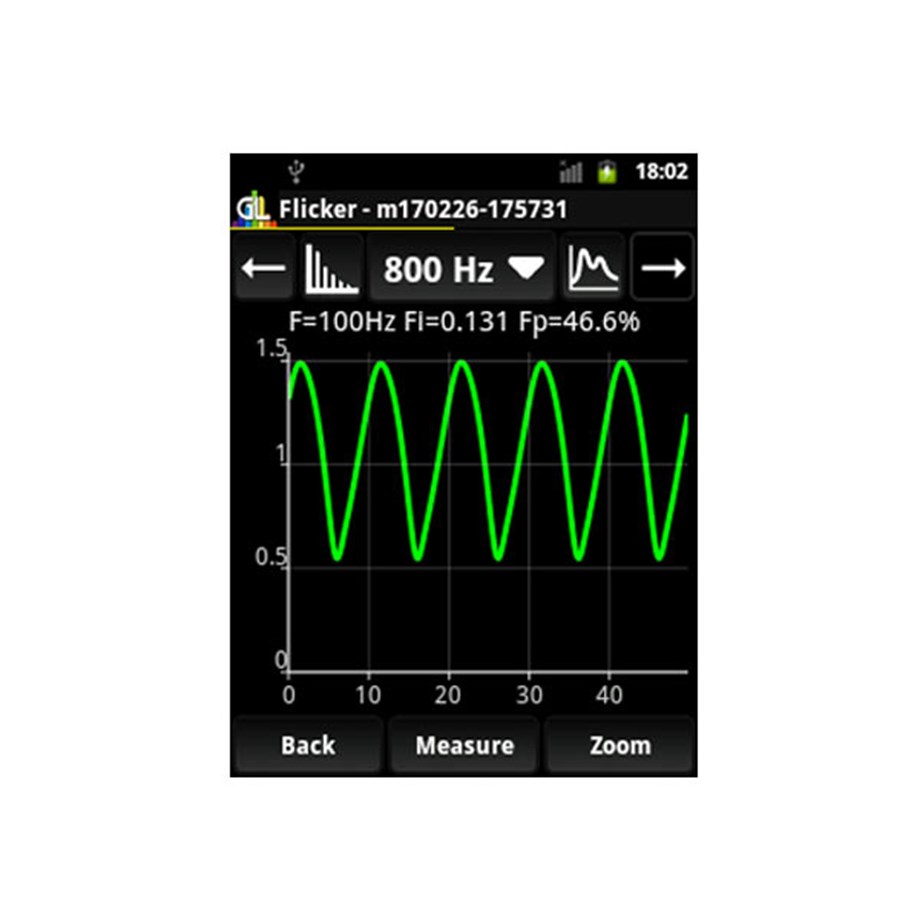

GL Optic ışık spektrometreleri ışık ölçüm uygulamaları için tasarlanmış ve önceden yapılandırılmıştır. B sınıfı kosinüs düzeltmeli ölçüm başlığı, ışığın hassas bir şekilde ölçülmesini sağlayan standart bir aksesuardır. Şimdi, hızlı okuma elektroniğine sahip standart difüzörün yanına yerleştirilen bir fotodiyotun eklenmesiyle, optik titreşim sinyali yanıtı aynı anda yakalanır. Doğrudan dokunmatik ekranda değerleri ve dalga şeklini, yüksekliğini ve frekansını gösteren grafiği kontrol edebilir ve hatta ayrıntıları kontrol etmek için yakınlaştırabilirsiniz. İsteğe bağlı GL Spectrosoft PRO lisansı ile genişletilmiş analitik ve raporlama yetenekleri mümkündür.
Ayrıca Spectis 1 Touch'ın tüm temel özellikleri:
Bağımsız El Tipi Spektrometre
Otomatik Aksesuar Algılama
Karanlık akım telafisi
Tetik Soketi
Fotometrik ve Radyometrik kalibrasyon
| APPLICATION |
|
| Uygulama |
Doğal ışık, LED'ler, halojen ışık, vb. |
| LED ÖLÇÜMÜ |
|
| Aydınlık (lux)* |
10 - 100 000 lx (beyaz LED için) |
| |
0,01 - 100 000 lx (İsteğe bağlı GL SALLI Difüzör ile kullanılabilir) |
| Parlaklık [cd/m2] |
İsteğe bağlı GL OPTI PROBE ile kullanılabilir |
| Aydınlık flux [lm] |
Available with optional GL OPTI SPHERE |
| Işık yoğunluğu [cd] |
GL SPECTROSOFT'ta hesaplanmıştır |
| Işınım [W/m2] |
0,03 - 600 W/m2 (beyaz LED için) |
| Aydınlık sınıfı |
Class B - DIN 5032-7 |
| |
Class A - JIS C 1609-1:2006 |
| Tolerans - kosinüs yanıtı (f2′) |
< 3% (1,9%) |
| Spektral aralık ** |
340 - 780 nm (UVa-VIS) (GL SPECTIS 1.0 T Flicker UVa - VIS ) |
| FLICKER MEASUREMENTS |
|
|
|
|
|
| |
Ölçüm Süresi [ms] |
Örnekleme oranı |
Üst Kesme Frekansı |
Alt Kesme Frekansı |
FFT frekans çözünürlükleri |
| |
131 |
8μs |
12,5 kHZ |
23 Hz |
7,63 |
| |
262 |
16μs |
6,25 kHz |
12 Hz |
3,81 |
| |
524 |
32μs |
3,125 kHz |
6 Hz |
1,91 |
| Titreşim ölçüm aralıkları |
1048 |
64μs |
1,56 kHz |
3 Hz |
0,96 |
| |
2097 |
128μs |
781 Hz |
1,5 Hz |
0,48 |
| |
4194 |
256μs |
390 Hz |
0,8 Hz |
0,24 |
| |
8388 |
512μs |
195 Hz |
0,4 Hz |
0,12 |
| |
16777 |
1024μs |
97 Hz |
0,2 Hz |
0,06 |
| |
33554 |
2048μs |
48 Hz |
0,1 Hz |
0,03 |
| Frekans aralığı |
0,01 Hz - 12,5 kHz |
|
|
|
|
| Maksimum örnekleme hızı |
125 kHz |
|
|
|
|
| Aydınlık aralığı |
0.1 lx - 15.000 lx |
|
|
|
|
| FFT çizim görselleştirme |
✓ |
|
|
|
|
| Zaman grafiği görselleştirme |
✓ |
|
|
|
|
| Titreşim indeksi |
✓ |
|
|
|
|
| SVM (Stroboskopik Görünürlük Ölçümü) |
✓ |
|
|
|
|
| Baskın frekans |
✓ |
|
|
|
|
| HESAPLANAN DEĞERLER |
|
| CRI - CIE'ye göre renksel geriverim indeksi |
Ra, R1-R14 |
| TM-30-15 |
Rf, Rg, Renkli Vektör Grafiği |
| CCT - CIE'ye göre korelasyonlu renk sıcaklığı |
✓ |
| Renk tepe noktası |
✓ |
| Renk baskın |
GL SPECTROSOFT ile isteğe bağlı |
| CIE 1931'e göre renk konum koordinatları [x,y] |
✓ |
| CIE 1976'ya göre renk konum koordinatları [u',v'] |
✓ |
| CIE 1960'a göre renk konum koordinatları [u,v] |
✓ |
| PAR / PPFD |
✓ |
| Renk koordinat hatası |
GL SPECTROSOFT ile isteğe bağlı |
| Metametrik endeks |
GL SPECTROSOFT ile isteğe bağlı |
| Binning |
GL SPECTROSOFT ile isteğe bağlı |
| ISO 3664 uyarınca değerlendirme |
✓ |
| FOTOMETRI / RADYOMETRI |
|
| Sensör |
CMOS image sensor |
| Piksel sayısı |
256 |
| Fiziksel çözünürlük / veri noktası aralığı |
~ 1.7 nm |
| Dalga boyu tekrar üretilebilirliği |
0.5 nm |
| Entegrasyon süresi |
10 ms - 10 s |
| A/D dönüştürücü |
16 bit |
| Sinyal-gürültü oranı |
1000:1 |
| Serseri ışık |
2*10 E-3 |
| Optik çözünürlük / FWHM |
10 nm |
| Spektroradyometrik ölçüm belirsizliği |
< 3 % |
| Titreşim telafisi |
✓ |
| Sıcaklık sensörü ve karanlık akım kompanzasyonu |
✓ |
| Renk koordinatlarının belirsizliği*** |
0.0015 |
| Otomatik aksesuar algılama |
✓ |
| GENEL ÖZELLİKLER |
|
| İşletim sistemi |
Android |
| Dahili güç kaynağı |
lityum polimer pil 3500 mAh |
| Maksimum akım çekimi |
600mA |
| Harici güç kaynağı |
USB mini socket: 5V, 1A |
| Otomatik kapanma |
✓ |
| Pil ömrü |
6 saate kadar***** |
| Çalışma sıcaklığı |
5-35°C |
| Boyutlar [Y x G x D] |
74.5 mm x 145.5 mm x 36.6 (with standard diffusor) |
| Ağırlık |
349 g |
| Tripod adaptörü |
✓ |
| ARAYÜZ VE BELLEK |
|
| USB |
USB 2.0 |
| Tetikleyici |
MQ172, 4 pimli, programlanabilir |
| SD Kart yuvası |
micro SD 16 GB |
| Ölçüm sonucu depolama |
Otomatik / 16 GB microSD |
| Veri formatı |
XML |
| Fiber optik konektör |
Opsiyonel SMA905D |
| EKRAN & ÇALIŞMA |
|
| Ekran |
3,5" renkli LCD (240 x 320 piksel) |
| Operasyon |
Dokunmatik Ekran, PC / Notebook |
| YAZILIM |
|
| Yazılım |
Opsiyonel GL SPECTROSOFT Basic / Pro / Lab |
| SİPARİŞ BİLGİLERİ |
|
| Durum |
✓ |
| Batarya |
✓ |
| USB kablosu |
✓ |
| Güç kaynağı |
✓ |
| Tasma |
✓ |
| Ekran koruma folyosu |
✓ |
| 4 GB microSD card |
✓ |
* Dinamik aralık spektrumla ilgilidir ve her ışık kaynağı için ayrı ayrı hesaplanmalıdır. Tipik 4000 K beyaz LED için tahmini dinamik aralık.
Varsayılan özelliklere göre yapılmış optik sistem için tahmin edilen aralık. Bunun değiştirilmesi genellikle mümkündür. Belirli parametreler arıyorsanız lütfen teknik desteğe danışın.
** Sensörün spektral aralığı. Kullanılan optik aksesuarın sınırlamaları nedeniyle sistemin gerçek spektral aralığı azalabilir.
*** Kalibrasyondan hemen sonra mutlak ölçüm belirsizliği. Genişletilmiş belirsizlik, %95'lik bir kapsama olasılığına ve k = 2 kapsama faktörüne karşılık gelir.
Laboratuvar koşullarında geçerli parametreler 25 derece C, bağıl nem %45
**** Yalnızca verilen modelin spektral aralığı içinde geçerlidir.
***** Orta düzeyde kullanımda - sürekli ölçümler ve WiFi enerji tüketimini önemli ölçüde artırır.
