LED çip ve LED lamba üretim süreci kontrolü

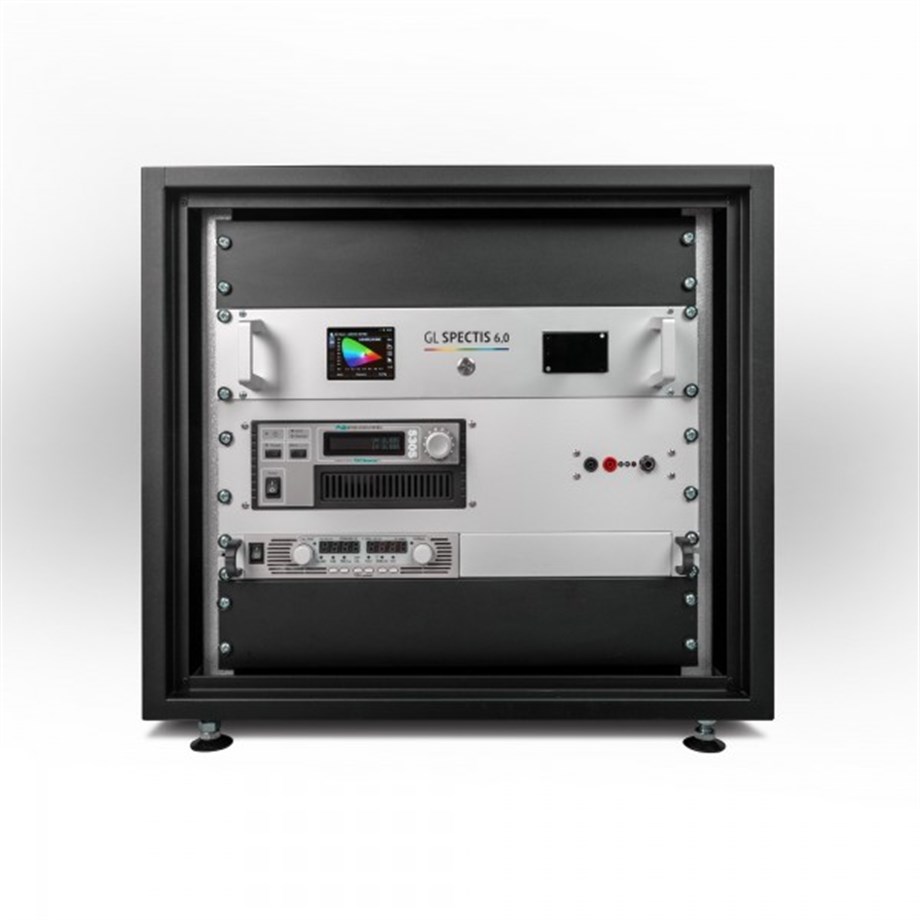

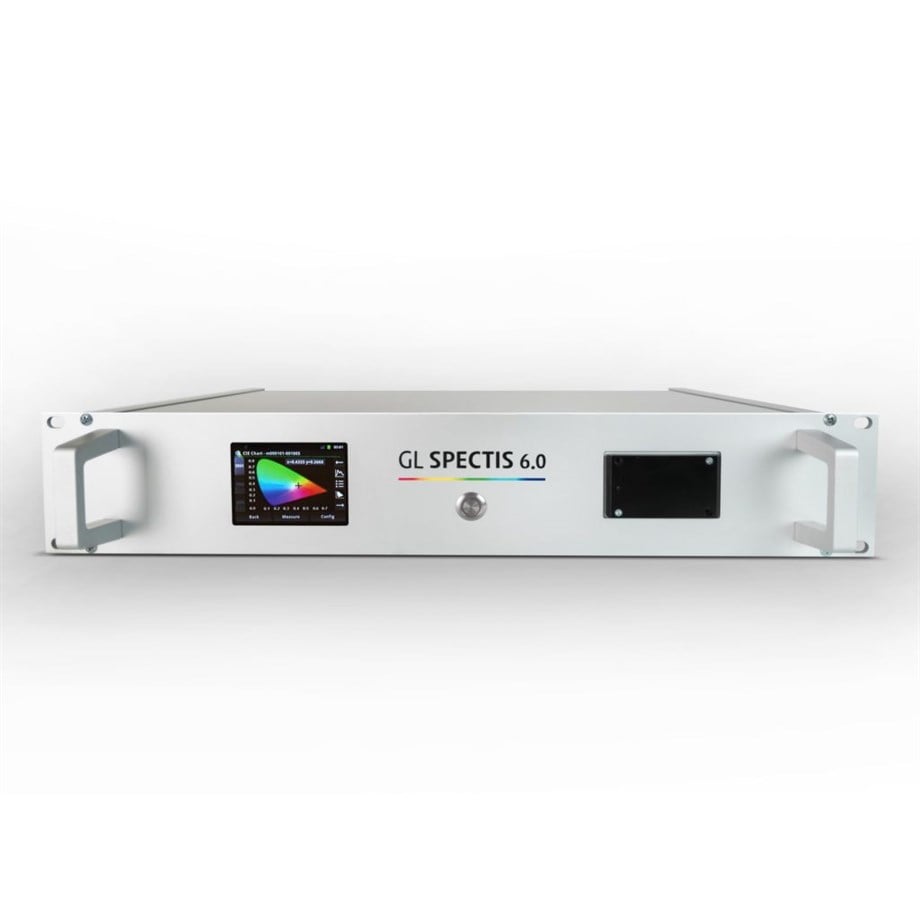

LED aydınlatma için yeni uluslararası standartlar, elektriksel ve termal parametreler test cihazlarının yanı sıra optik test yapabilen komple ölçüm sistemlerine ek talep getirmektedir. GL Spectis 6.0 LED spektroradyometre, üretim test sistemlerine ve güç ölçümü, TEC sistemleri, tetikleyiciler ve diğer test cihazlarını içeren daha büyük laboratuvar ortamlarına kolay entegrasyon için endüstriyel standart 19″ raf muhafazası kullanır.

Basitleştirilmiş Entegrasyon

Pratik endüstriyel raf muhafazası, karmaşık ölçüm sistemlerinin kolayca bağlanmasını sağlar. Mevcut USB ve Seri arayüz, farklı kontrol yazılımları ve veri sistemleri ile entegrasyonu kolaylaştırır.

Genişletilmiş Spektral Aralık

Spectis 6.0, 200 ila 1050nm arasında geniş bir dalga boyu aralığıyla, Fotobiyolojik Güvenlik (IEC EN 62471) veya SSL ürünlerinin ölçümü (IESNA LM-79-08) ve en son küresel CIE S025 standardı dahil olmak üzere bir dizi standarda uygun ölçümler yapılmasına olanak tanır. Tek bir cihaz birçok farklı ölçüm türünü kapsayabilir.

LED ölçümleri

CIE 127:2007 ve CIE 025/E:2015 uyarınca eksiksiz ölçümler.
EN 62471 uyarınca LED Ürünlerinin Fotobiyolojik Güvenlik testi.
SSL Ürünlerinin (IES) LM-79-08 uyarınca ölçümü.
(AB) No 1194/2012 uyarınca ekotasarım gereklilikleri.

Fotometrik ve radyometrik kalibrasyon

Her spektrometreye teslimattan önce mutlak bir spektral kalibrasyon entegre edilmiştir, böylece takılan ölçüm aksesuarına bağlı olarak radyometrik değerlerle birlikte lüks, kandela veya lümen gibi farklı mutlak değerlerin doğru bir şekilde ölçülmesini sağlar.

Karanlık Akım Telafisi

Soğutmalı bir dedektör cihazı olmamasına rağmen, Spects 6.0 farklı koşullarda çok doğru ölçümler yapmaya hazırdır. Elektronik karta takılı bir sıcaklık sensörü, sıcaklıktaki değişiklikleri izler ve karanlık akım seviyesindeki herhangi bir değişikliği otomatik olarak telafi ederek mükemmel ölçüm kararlılığı sağlar.

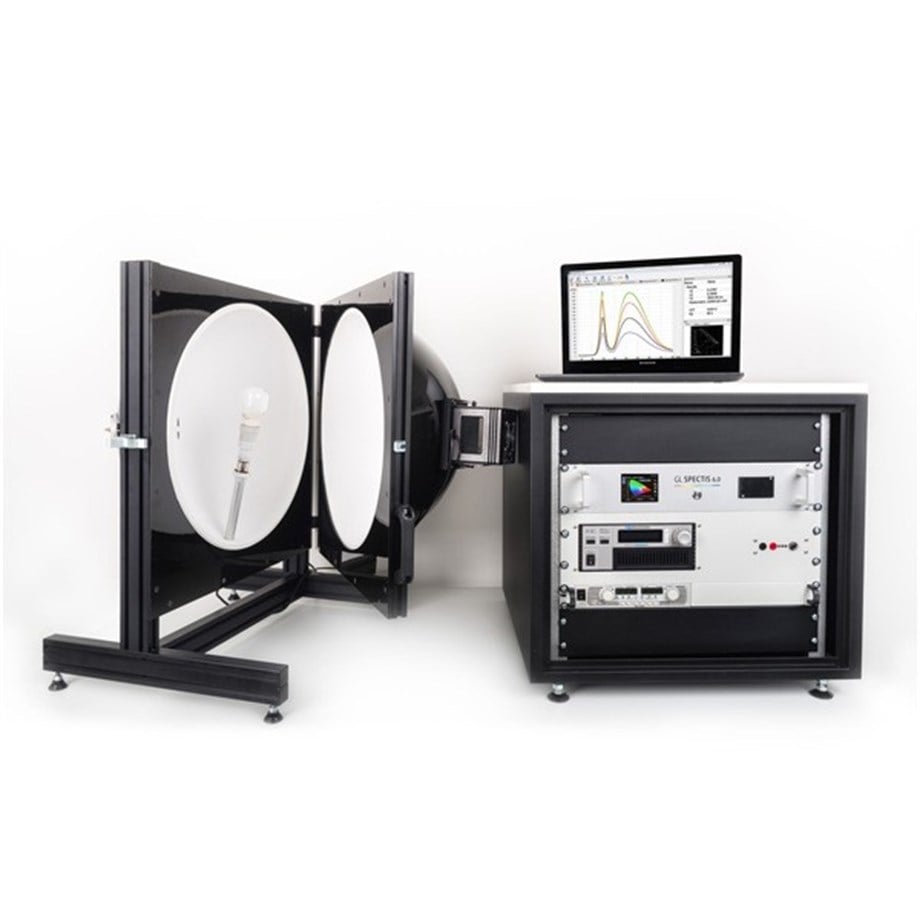

Çeşitli entegre küreler ve problar mevcuttur

Spectis 6.0'ın evrensel konsepti ve tasarımı sayesinde, entegre kürelerimizden herhangi birini veya ek aksesuarları ekleyerek ölçüm sisteminizi kolayca genişletebilirsiniz.

Otomatik aksesuar algılama

Spectis 6.0, takılı aksesuar için doğru kalibrasyon dosyasını tespit edip otomatik olarak yükleyen benzersiz bir mekanizmaya sahiptir. Bu, kullanıcının aksesuar arayüzlerini değiştirirken ölçüm hatalarını güvenle önlemesini sağlar. Kalibrasyon, önde gelen standart enstitülerinin gereksinimlerini karşılar ve bir üretici sertifikası ile onaylanır.

Önceden yapılandırılmış, ayrı ayrı kalibre edilmiş LED spektroradyometrelerimiz neredeyse tüm pratik ışık ölçüm uygulamaları için hızlı ve hassas sonuçlar sunar. Saniyeler içinde ölçüm yapın ve sonuçları doğrudan el tipi ekranda inceleyin veya isteğe bağlı analiz ve otomasyon yazılımıyla daha derine inin. Spectis 6.0 rafa monte spektroradyometreyi kullanarak aşağıdaki optik büyüklüklerden herhangi birini veya tümünü ölçebilirsiniz:

Lux - ışınım
Lümen - ışık akısı
CRI - CIE'ye göre renksel geriverim indeksi
CCT - CIE standardına göre renk sıcaklığı
Renk - CIE 1931 ve CIE 1964'ün kromatik koordinatları
TM-30 - en son IES tavsiye yaklaşımını kullanarak renk oluşturma
Fidelity and Gamut - TM-30 IES standardına göre ışık kaynağı renk sunumunu değerlendirme yöntemi
PAR/PPFD - bahçecilik için fotosentetik aktif radyasyon ölçümleri
EML - ışığın hümanizm üzerindeki biyolojik etkileri eşdeğer melanopik lüks
mWatt - radyasyon enerjisi
+ çok daha fazlası!

* Dinamik aralık spektrumla ilgilidir ve her ışık kaynağı için ayrı ayrı hesaplanmalıdır. Tipik 4000 K beyaz LED için tahmini dinamik aralık.
Varsayılan özelliklere göre yapılmış optik sistem için tahmin edilen aralık. Bunun değiştirilmesi genellikle mümkündür. Belirli parametreler arıyorsanız lütfen teknik desteğe danışın.

** Sensörün spektral aralığı. Kullanılan optik aksesuarın sınırlamaları nedeniyle sistemin gerçek spektral aralığı azalabilir.

*** Kalibrasyondan hemen sonra mutlak ölçüm belirsizliği. Genişletilmiş belirsizlik, %95'lik bir kapsama olasılığına ve k = 2 kapsama faktörüne karşılık gelir.
Parametreler 25 derece C, bağıl nem %45 laboratuvar koşullarında geçerlidir.

**** Sadece verilen modelin spektral aralığı dahilinde geçerlidir.
