Marka : HANTEK
İndirim Oranı : %48 İndirim
Fiyat : $290.00(KDV Dahil)
İndirimli : $150.00(KDV Dahil)

Araç testi için 8 kanallı osiloskop. 80'den fazla otomotiv teşhis fonksiyonu türü (Kontak/Sensör/Veriyolu algılama/Gerçekleştirme/Marş motoru ve şarj devreleri vb.).

Video Yardım Fonksiyonu, çevrimiçi olarak izlenebilen teşhisin video yardımını sağlar,

Teşhis sonucu teşhis raporu oluşturulabilir, bir tuşa basılarak yazdırılabilir veya ekran görüntüsü alınabilir, verileri kaydetmek için birçok yöntem vardır.

Dalga biçimini uzun süre kaydetmek için desteklenir.

Eksantrik mili ve krank mili sinyalini simüle edebilir.

Sinyalleri USB 2.0 arabirimi tak ve çalıştır yoluyla iletin ve ekstra güç kaynağına gerek yok;

:



  Teknik Döküman





  Teknik Döküman

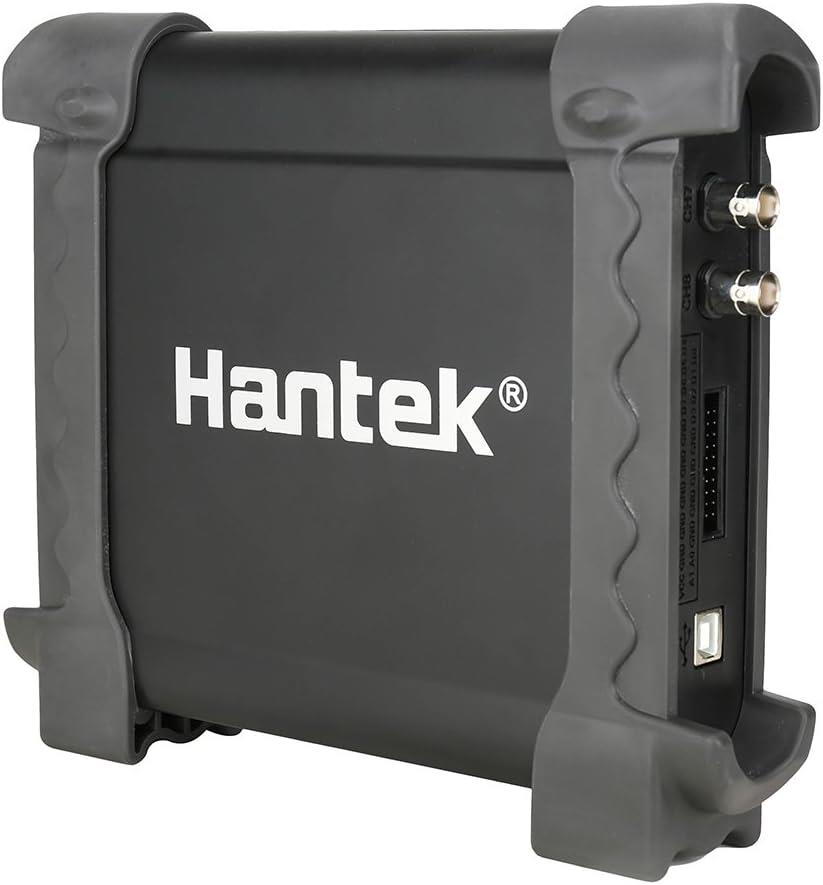

Hantek 1008C otomotiv osiloskop 8 kanallar taşınabilir USB dijital osiloskop mantık analizörü Analyzer

Giriş:

  • Uygun maliyetli Hantek PC USB 8CH otomotiv teşhis osiloskop/DAQ/programlanabilir jeneratör: yüksek verimli ve uygun maliyetli;

  • Araç testi için 8 kanal osiloskop;

  • Otomatik ateşleme probu;

  • 2.4MSa/s gerçek zamanlı örnekleme oranı, 12bit dikey çözünürlük;

  • Spektrum analiz fonksiyonu;

  • 10mV/div ila 5V/div giriş hassasiyeti;

  • DAQ kart fonksiyonu;

  • Krank mili, eksantrik mili vb. analog sinyallere sahip 8 kanal programlanabilir jeneratör.

Özellikler:

(1) araç testi

  • İlk tanı: emme manifoldu vakum ve ateşleme, benzin dumanı ayarlama valfi vakum ve ateşleme, boşta egzoz ateşleme, başlangıç egzoz ateşleme

  • Ateşleme: birincil ve ikincil

  • Sensör: hava akış ölçer, eksantrik mili, krank mili, distribütör, Lambda sensörü, gaz kelebeği pozisyonu

  • Otobüs tanı: CAN Bus veri incelemek, CAN bus sinyal bütünlüğü, CAN bus LH uzun süre edinimi, LIN otobüs

  • Sanatçı: benzin/dizel

  • Marş ve şarj devreleri

(2) osiloskop

  • 8 kanal osiloskop, 2.4MSa/s gerçek zamanlı örnekleme oranı

  • 12 bit dikey çözünürlük, spektrum analiz fonksiyonu

(3) programlanabilir jeneratör

  • 8 kanal programlanabilir jeneratör

  • Krank mili, eksantrik mili vb analog sinyalleri olabilir.

(4) diğerleri

  • USB 2.0 arayüzü tak ve çalıştır ve ekstra güç kaynağına gerek yok;

  • 20'den fazla otomatik test fonksiyonu türü, tezgah üstü osiloskop ile benzer bir arayüz, kullanımı kolay;

Not:Yazılım desteği: Windows 7;Windows 8;Windows 10

Şartname:

Model

Hantek1008C

Osiloskop modu

Dikey

Analog kanal

8

Giriş empedansı

Direnç: 1MΩ

Giriş hassasiyeti

10mV/div ila 5V/div



Giriş bağlantısı

DC

Çözünürlük

12 bit

Yatay

Bellek derinliği

4K

Maks. Giriş

400V (DC + AC tepe)

Gerçek zamanlı örnekleme oranı

2.4MSa/s

Zaman tabanı aralığı

1ns/div ila 20000s/div(1-2-5 dizileri)

Zaman tabanı hassas

± 50ppm

Tetik

Kaynak

CH1, CH2,CH3,CH4, CH5, CH6,CH7,CH8

Mod

Kenar

X-Y modu

X ekseni girişi

CH1

Y ekseni girişi

CH2

Imleçler ve ölçüm

Voltaj ölçümü

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase,Vavg, Vrms, Vcrms, Preshoot, Overshoot

Zaman ölçümü

Frekans, dönem, yükselme süresi, düşme süresi, pozitif genişlik, negatif genişlik, görev döngüsü

Imleçler ölçümü

Yatay, dikey, parça, otomatik ölçü modları

Dalga formu sinyal süreci



+,- , X, ÷, FFT, Invert

Voltaj aralığı



10mV ila 5V/div @ x 1 prob

100mV ila 50V/div @ x 10 prob

10V ila 5000V/div @ x 1000 prob

100V ila 50000V/div @ x 10000 prob

200mV ila 100V/div @ 20:1

Akım aralığı



100mA ila 50.0A/div @ CC65(20A)

1000mA ila 500.0A/div @ CC65(65A)

1A ila 100.0A/div @ CC650(60A)

10A ila 1000.0A/div @ CC650(650A)

1A ila 200.0A/div @ CC1100(100A)

10A ila 2000.0A/div @ CC1100(1100A)

İmleç



Zaman/frekans farkı, voltaj farkı

FFT



Dikdörtgen, Hanning, Hamming, Blackman penceresi

Matematik



Ek, çıkarma, çarpma, bölme

Programlanabilir jeneratör

Kanal



8

Çıkış seviyesi



LVTTL

Frekans aralığı



0-250kHz

Arayüz



USB 2.0

Güç



Ekstra güç kaynağına gerek yok

Ölçüm

Boyut

185x150x27 (mm)

Ağırlık

0.63KG

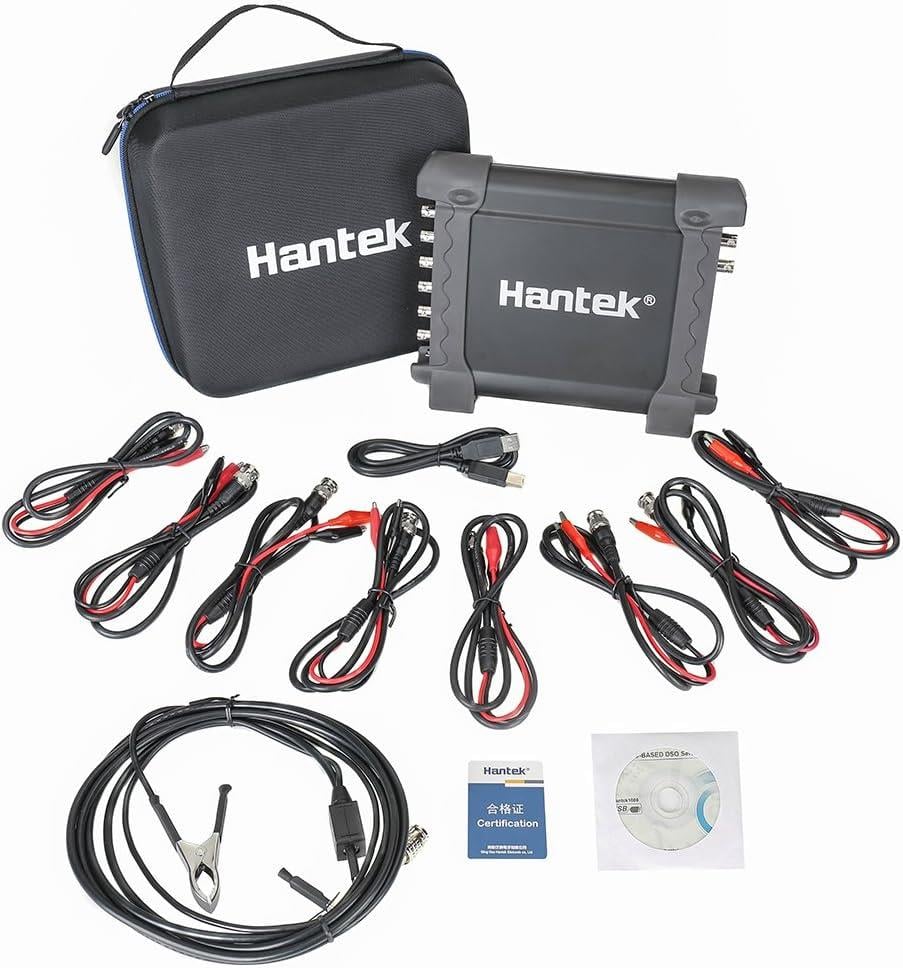

Paket İçeriği:

1 x 1008C DAQ osiloskop

8 x timsah probları/kablo

1 x USB kablosu

1 x HT25 prob

1 x CD (sürücü vb.)

1 x çanta
