Teknik Döküman1

6022BL PC Osiloskop

6022BL PC Osiloskop, 20 MHz bant genişliğine, 48MSa/s örnekleme hızına, 16 kanallı mantık analizör özelliğine sahiptir. Sert alüminyum alaşımlı yüzeye ve iyi ısı direncine sahiptir.

Özellikleri:

• USB2.0 arayüzü, harici güç kaynağı gerekmez, kullanımı kolaydır.

• Dizüstü bilgisayar ve ürün hattı bakımı için uygundur.

• Kolayca taşınır.

• Yüksek performans: 48 MS/s gerçek zamanlı örnekleme, 20 MHz bant genişliği.

• 16 kanal mantık analizörü, 10 MHz bant genişliği.

• İşletim sistemi: Windows8, Windows 7, Windows NT, Windows 2000, Windows XP, VISTA

• 23 ölçüm fonksiyonu, geçiş / arıza kontrolü, teknik uygulama için uygundur.

• Dalga formu ortalaması, kalıcılık, yoğunluk, invert, toplama, çıkarma, çarpma, bölme.

• Kaydedilebilir dosya formatları: metin dosyası, jpg/bmp grafik dosyası, MS excel/word dosyası.

• FFT

• Birçok DSO bağlayabilir, kanalı kolayca uzatabilir.

• Labview VB VC ikinci tasarım örneği.

Uyarı:

• Bu PC USB osiloskop Windows 10 işletim sisteminde çalışamaz.

6022BL PC Osiloskop Teknik Özellikleri

Mantık Analizörü Teknik Özellikleri

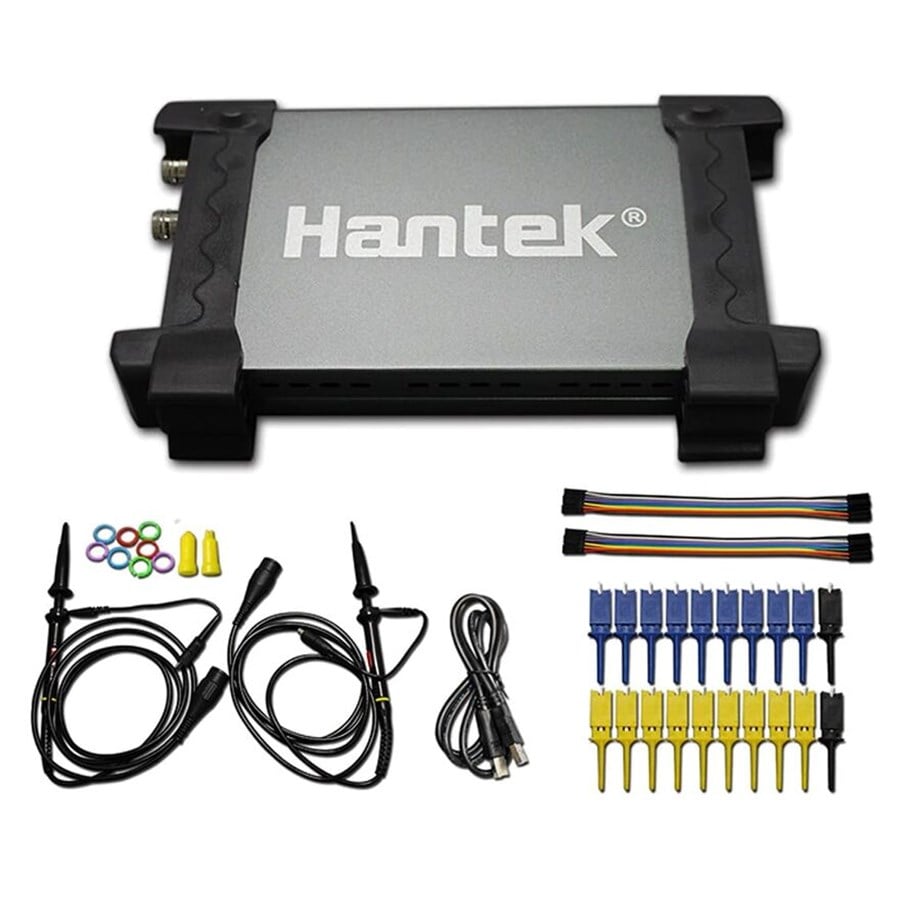

Kutu İçeriği:

• 1 x 6022BL Osiloskop

• 2 x Osiloskop Probu

• 1 x USB Kablosu

• 1 x Jumper Klip Seti

• 2 x Atlama Kablosu

• 1 x CD (manuel vb.)
