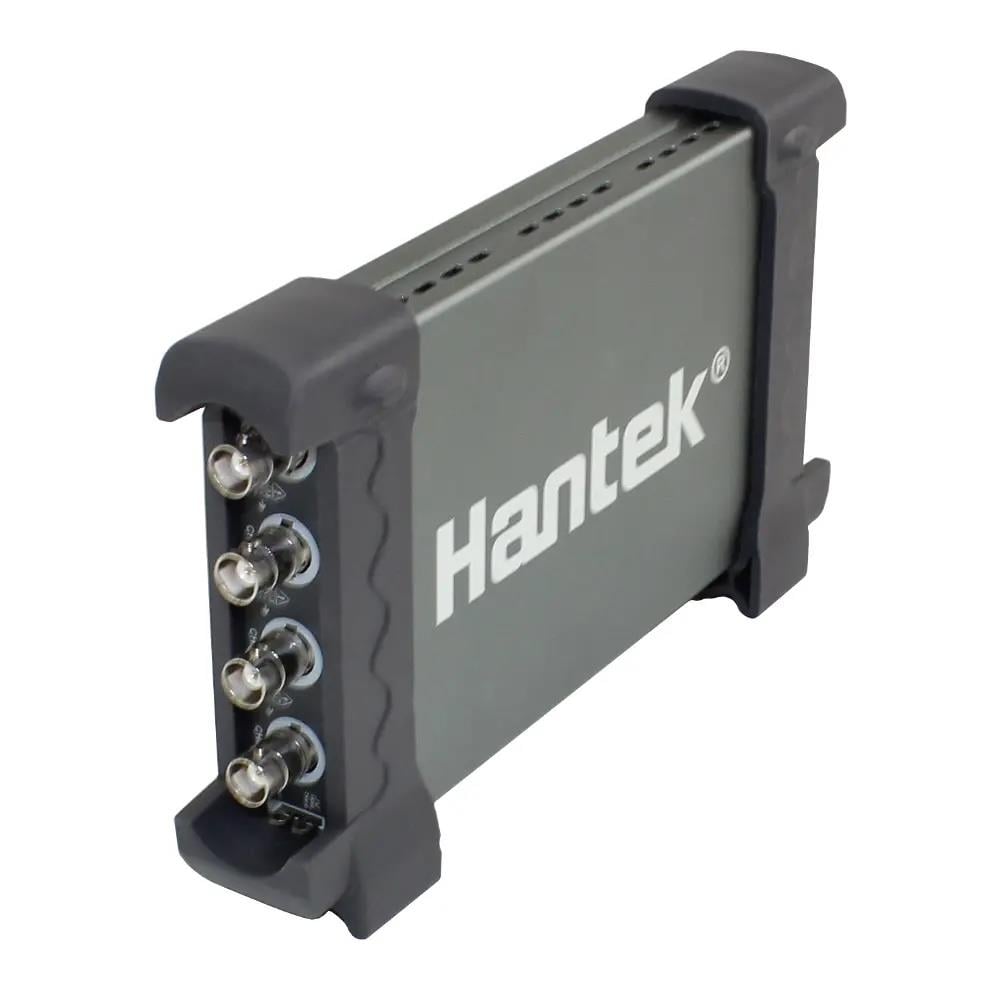

Hantek 6254BD 4 Kanal 250 MHz USB Osiloskop ve fonksiyon/keyfi dalga formu üreteci.



Hantek 6254BD, 4 Kanallı osiloskop ve fonksiyon/keyfi dalga formu üretecidir. Bu osiloskop modelinin performansı, tezgah üstü osiloskopun performansından bile daha iyi olabilir. USB osiloskop, 4 bağımsız analog kanala, 1GSa/s gerçek zamanlı örnekleme hızına, 2mV-10V/DIV giriş hassasiyetine, 250MHz bant genişliğine ve Keyfi Dalga Formu Üretecine sahiptir. USB2.0 Arayüzü, küçük boyutlu, taşıması kolay tak ve çalıştır cihazı ile çalışır. Yüksek maliyet performansı, geçme/kalma testi, becerikli tetikleme işlevi, dinamik imleç izleme, dalga formu kaydı ve tekrar oynatma işlevi.

Özellikleri;

4 analog kanal, dalga formu yakalama hızı 400.000FPS'dir.

1GSa/s gerçek zamanlı örnekleme hızı, 500uV-10V/DIV giriş hassasiyeti ve 250MHz bant genişliği.

Çok küçük ölü zamanla koşulu karşılayan olayı bölümlü yakalama.

Geçme/kalma testi, becerikli tetikleme işlevi, dinamik imleç izleme, dalga formu kaydı ve tekrar oynatma işlevi.

Çalışma arayüzü, yüksek maliyet performansıyla kullanımı kolay, banktop osiloskopa benzer.

Taşıması kolay, küçük boyutlu iyi mekanik tasarım.

Dış kasa, iPad ile aynı malzemeden yapılmıştır - Eloksallı alüminyum.

Güzel bir görünüme sahip, harika bir ısı direncine ve aşındırıcı dirence sahiptir. Alüminyum alaşımlı yüzeyin sertliği büyük ölçüde iyileştirilmiştir.

Taşınabilir bilgisayarlar, masaüstü bilgisayarlar ve üretim hattının onarımı/düzeltmesi için uygundur.

İş seyahati kullanımı için uygundur.

Dalga formu verileri zaman ve voltaj kategorisi olarak EXCEL, BMP, JPG'ye çıktı olarak alınabilir.

20'den fazla otomatik ölçüm fonksiyonu, PASS/FAIL Kontrol fonksiyonu, mühendislik uygulamalarına uygundur.

Dalga formu ortalaması, son parlama, parlaklık kontrolü, ters çevirme, toplama, çıkarma, çarpma, bölme, X-Y görüntüleme.

FFT spektrum analizörü

Bir bilgisayar birden fazla osiloskopa bağlanabilir, kanal sayısını kolayca genişletebilir.

İkincil geliştirme kütüphanesi DLL'si sağlayın; Labview\VB\VC\QT geliştirme örnekleri sağlayın.





Model

Hantek6074BD/Hantek6104BD/Hantek6204BD/Hantek6254BD

Bant Genişliği : 250MHz

Kanal : 4 CH

Gerçek Zamanlı Örnekleme Hızı: 1GSa/s

Bellek Derinliği : 64K

Zaman Tabanlı Hassasiyet : ±50ppm

Zaman Tabanlı Aralığı : 2ns/div-1000s/div (1-2-4 dizileri)

Giriş Empedansı : 1MΩ 25pF

Giriş Hassasiyeti :  2mV/div～10V/div

Dikey Çözünürlük :  8Bit

Dikey Yer Değiştirme Aralığı

2mV～10V/div @ x1 prob;

20mV～100V/div @ x10 prob；

200mV～1000V/div @ x100 prob;

2V～10000V/div @ x1000 prob

DC Kazanç Doğruluğu: ±3%

Bant Genişliği Sınırı : 20MHz

Tetikleme Modu

Kenar, Darbe, Video, Alternatif

Tetikleme Kaynağı

CH1, CH2, CH3,CH4

Dalga Formu Sinyal İşlemi

+,-,x,÷,FFT, Ters

İmleç Ölçümü

Çapraz, İz, Yatay, Dikey

Otomatik Ölçüm

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Ön Atış, Aşım, Frekans, Dönem, Yükselme Süresi, Düşme Süresi, Pozitif Genişlik, Negatif Genişlik, Görev Döngüsü

Keyfi Dalga Formu Jeneratör Modu

Dalga Formu Frekansı

DC~25MHz

DAC

2K~200MHz ayarlanabilir

Frekans Çözünürlüğü

0,10%

Kanal

1CH dalga formu çıkışı

Dalga Formu Derinliği

2KSa

Dikey Çözünürlük

12 bit

Frekans Kararlılığı

<30ppm

Dalga Genliği

±3,5V Maks.

Çıkış Empedansı

50 Ω

Çıkış Akımı

50mA, Ipeak=50mA

Sistem BW

25M

Harmonik Bozulma

-50dBc(1KHz), -40dBc(10KHz)

Genel Özellikler

Hacim

175mm * 105mm * 25mm

Ağırlık

0,9KG

Aksesuar

2 pasif prob, 2 timsah klip hattı, 1 BNC'den BNC'ye kablo





Kutu İçeriği:

• 1 x 6254BD Osiloskop

• 2 x Osiloskop Probu

• 1 x USB Kablosu

• 1 x CD (manuel vb.)
