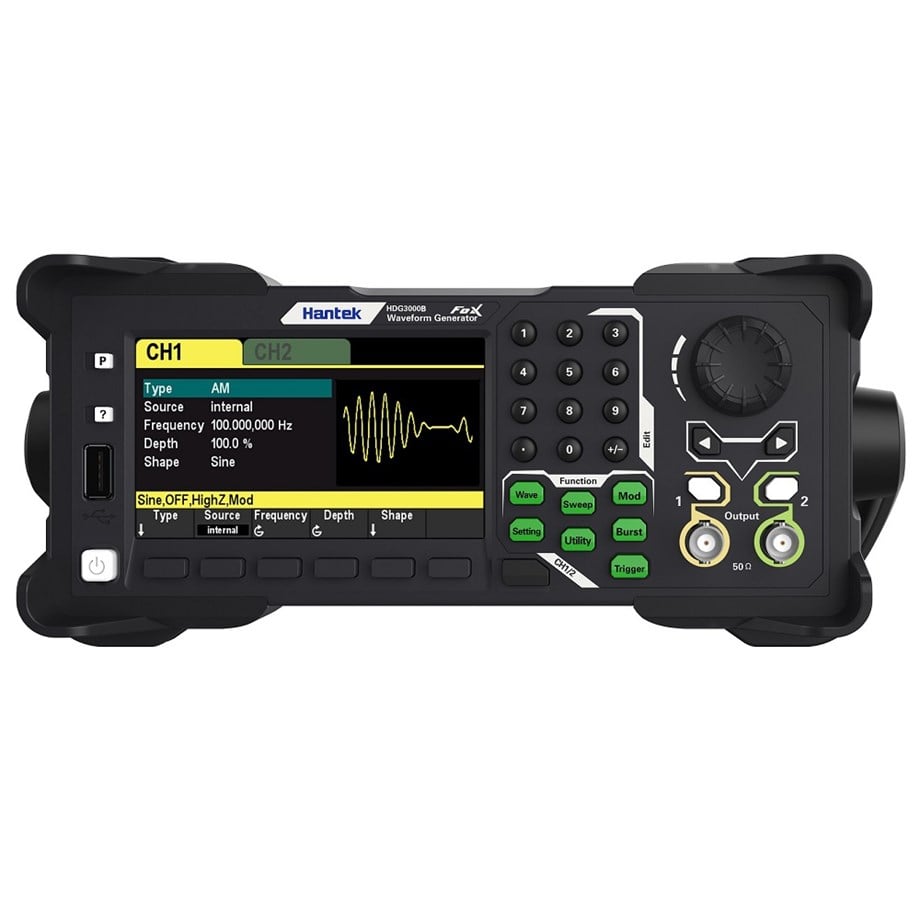

HDG3000B, keyfi dalga formu jeneratörü, darbe jeneratörü, fonksiyon jeneratörü, harmonik jeneratör, frekans ölçer 5 işlevi bir arada sunar. DDS (Doğrudan Dijital Sentezleyici) teknolojisini kullanır ve kararlı, saf ve düşük distorsiyonlu çıkış sinyali üretebilir. İnsancıllaştırılmış arayüz tasarımı ve klavye düzeni kullanıcılara olağanüstü bir deneyim sunar. Zengin yapılandırma arayüzleri, cihazın bilgisayar kontrolünü kolayca sağlayabilir ve bu da kullanıcılara ölçüm için daha fazla çözüm sunar.

• Frekans aralığı: 1μHz ~ 25MHz
• 300MSa/s'ye kadar örnekleme hızı, analog dalga formlarında bozulma yok.
• 16 bit dikey çözünürlük, dalga formu genliğinin doğruluğunu sağlar.
• İki bağımsız sinyal kaynağına eşdeğer, eşit performansa sahip çift kanalla donatın.
• 2M'ye kadar depolama derinliği, daha fazla dalga formu döngüsü ve daha iyi dalga formu ayrıntıları oluşturulmasını sağlar.
• 4,3 inç renkli TFT LCD ekran, net ve sezgisel bir kullanıcı arayüzü.
• Zengin modülasyon fonksiyonu, AM, DSB - AM, FM, PM, ASK, FSK ve PSK, BPSK, QPSK, 3 FSK, 4 FSK, OSK ve PWM, vb. desteği.
• 1μHz frekans çözünürlüğü: Empedans yüksek olduğunda, genlik aralığı 2mV ~ 20Vpp'dir. Empedans 50Ω olduğunda, genlik aralığı 1mV ~ 10Vpp'dir.
• Dahili 80MHz yüksek çözünürlüklü frekans ölçer.
• Standart iletişim arayüzü: ön USB 2.0 yüksek hız (USB Host) ve arka USB 2.0 tam hız (USB Device).
• Üstel yükselme, üstel düşüş, EKG sinyali, Gauss, yarı pozitif vektör, Lorentz, çift tonlu çok frekanslı, DC voltajı vb. gibi 160'tan fazla keyfi sinyal türü.
• Dahili 16 harmonik jeneratör işlevi, belirtilen frekans, genlik ve harmonik fazı ile çıkış, genellikle harmonik algılama ekipmanında veya harmonik filtre ekipmanı testinde kullanılır.
