FAYDALARI

Bir modülde iki tam C-PHY veya D-PHY alıcı içerir
MIPI DSI ve CSI protokolleri için çoklu saha testi
sLVDS veya LVCMOS test uygulamaları için kapsam
Küçük ayak izi ve minimum I/O gereksinimleri

ÖZELLİKLER

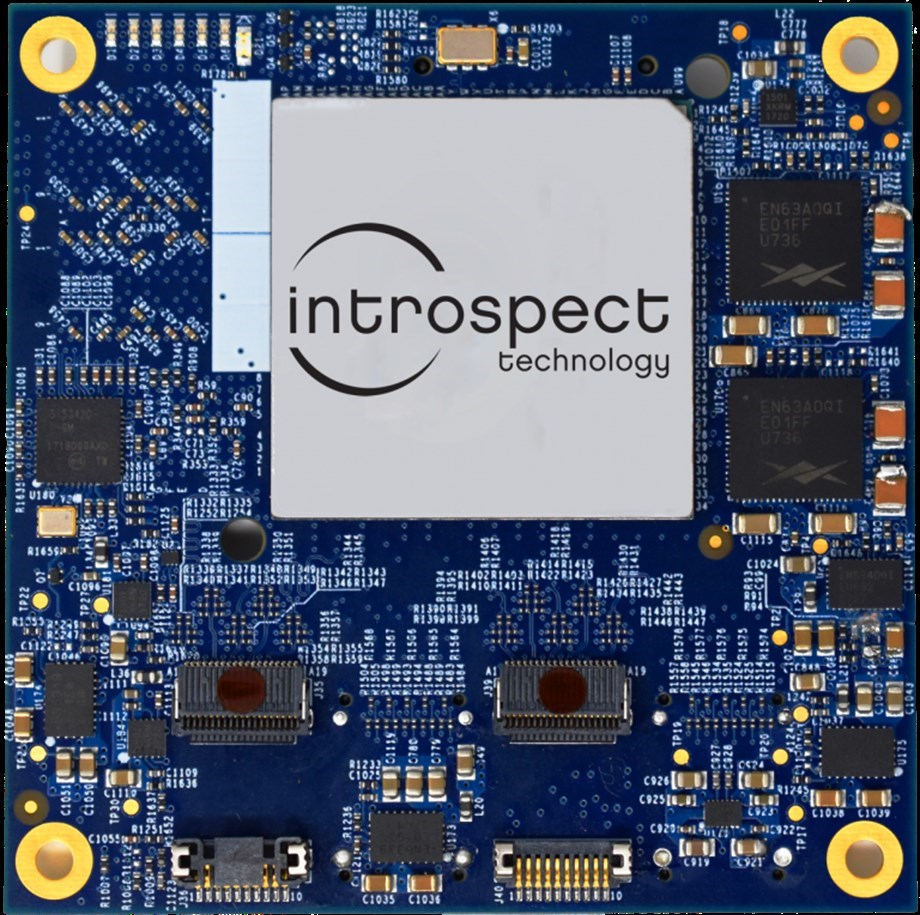

SV4D-CPRXDPRX Direct Attach MIPI Test Modülü, yüksek hızlı dijital ürün mühendisliği ve üretim ekipleri için yeni bir araç kategorisidir. Görüntü sensörü, ekran sürücüsü ve SOC testi için MIPI C-PHY veya D-PHY verici arayüzleri için bağımsız hız testi sağlamak üzere birden fazla teknolojiyi entegre eder.

SV4D, karmaşık elektrik izi yönlendirme şemalarını en aza indirirken maksimum alan kullanımına izin vermek için yüksek hızlı geçiş kabloları ile doğrudan bir uygulama veya yük kartına monte edilir. CPRX olarak çalıştığında, her bağlantı noktasında toplam iki bağlantı noktasıyla 3 CPHY üçlü bağlantısı sağlar. DPRX olarak, 4 veri şeridi ve her bir bağlantı noktasında bir saat şeridi bağlantısı sağlar ve toplamda iki bağlantı noktası bulunur. SV4D, HS verilerini maksimum 2,6 Gbps veri hızında alır. ATE ile iletişim bir SPI veri yolu üzerinden sorunsuz bir şekilde gerçekleştirilir.
