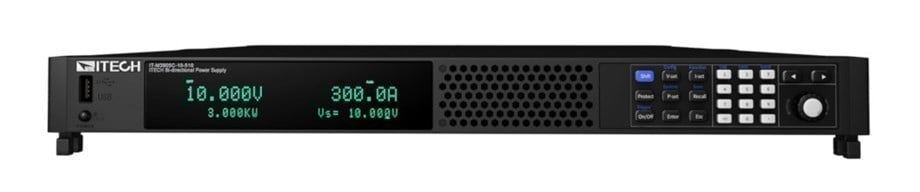

IT-M3900 serisi, DC güç kaynağı, çift yönlü güç kaynağı, kaynak ve yük sistemi ve rejeneratif elektronik yük özelliklerini bir araya getirir. Bir 1U içinde 6kW'a kadar güç, 510A'ya kadar akım ve 1500V'a kadar voltaj ile M serisinin yüksek güç yoğunluğu tasarımının avantajlarını korur. Çok işlevli, enerji tasarruflu, güvenli ve yüksek kararlılığa sahip ürün tasarımına sahip geniş bir model yelpazesi, çok çeşitli test uygulamalarının üstesinden güvenle gelmenizi sağlar.

Kompakt tasarım, 1U alanda 6kW'a kadar ve 2U'da 12kW'a kadar güç
Gerilim aralığı: 10-1500V
Akım aralığı: -720A~1020A
Güç aralığı: ±12kW
Geniş aralıklı çıkış tasarımı: bir ünite birden fazla geleneksel güç kaynağının yerini alabilir
Çeyrekler arasında kesintisiz geçiş ile DUT ve şebeke arasında çift yönlü enerji akışı
Patentli basit master/slave paralel bağlantı
Elektrik ve soğutma maliyetlerini etkin bir şekilde azaltan verimli ve çevre dostu enerji rejenerasyonu
CC/CV önceliği
Ayarlanabilir çıkış empedansı
Akü şarj ve deşarj testi
Özel batarya modelleri de dahil olmak üzere batarya simülasyonu
En fazla 10.000.000 nokta ile dinamik eğri simülasyon fonksiyonu
Dahili gerilim eğrileri LV123, LV148, DIN40839 ile uyumludur,
ISO-16750-2, SAEJ1113-11, LV124 ve ISO21848 otomotiv standartları (10V modeller değil)
Fotovoltaik I-V eğrileri simülasyon işlevini destekler (yalnızca 85V modeller)
Liste işlevi
Lavabo modunda CC/CV/CW/CR desteği
Kaynak modunda CC/CV/CW desteği ve DC çıkış iç direncini simüle edebilir
Çoklu koruma fonksiyonları: OVP, ±OCP, ±OPP, OTP, elektrik kesintisi koruması, karaya çıkma koruması
Güvenilir şebeke bağlantısı gerçekleştirmek için elektrik şebekesi durumunun otomatik olarak algılanması
DC yükleme akımının aşılmasını önlemek için ön şarj fonksiyonu
İsteğe bağlı GPIB, analog ve RS232 ile standart USB, CAN ve LAN arayüzleri
