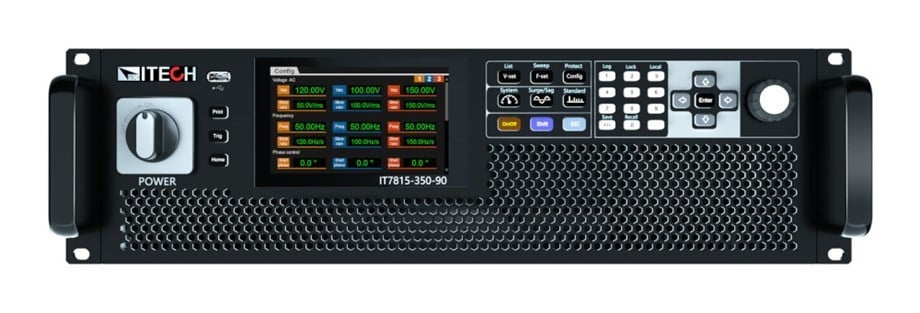

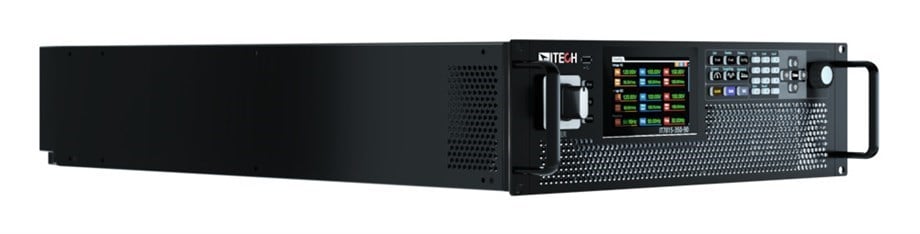

ITECH'in IT7800 serisi programlanabilir AC/DC güç kaynakları, 3U kasada 15kVA'ya kadar güç değerlerine ve 350V L-N'ye kadar voltaj aralıklarına sahiptir. Güç çıkışını 960kVA'ya çıkarmak için paralelleştirilebilirler ve dahili bir güç ölçer ve keyfi dalga formu jeneratörü içerirler.

16-2400Hz çıkış frekansı, voltaj ve frekansı değiştirmek için programlanabilir dönüş hızı ayarı
Dahili tek/3 fazlı AC güç ölçer
Çok kanallı fonksiyon, tek ünite 3 DUT'a kadar bağlanabilir/test edebilir (sadece 3 fazlı üniteler)
4 çıkış modu: AC/DC/AC+DC/DC+AC
Tek fazlı, üç fazlı, ters fazlı çıkış modunu seçin, 3 fazlı dengesizliği, 3 fazlı harmonik dengesizliği, 3 fazlı bölünmüş faz testi, ters faz sırası testlerini simüle edin (3 ve 5kVA üniteler yalnızca tek faz işlevlerini destekler)
Harmonik ölçümü ve analizi, 50. harmoniğe kadar (gerilim ve akım harmonik analizi, gerilim harmonik simülasyonu)
Sezgisel dokunmatik ekran arayüzü
Dahili dalga formları ve csv ile keyfi dalga formu oluşturma. dosya içe aktarma
Liste modu otomasyonu
Giriş ve çıkış tetikleyicileri - örneğin, genlik/frekans değişiklikleri DUT akım dalga formunun senkronize yakalanmasını tetikleyebilir
Çıkış başlatma/durdurma faz açısı 0-360° ayarlanabilir
Dalgalanma/Sag fonksiyonu
Cihaz ve DUT arasındaki bağlantıyı kesmek için CTRL röle işlevi

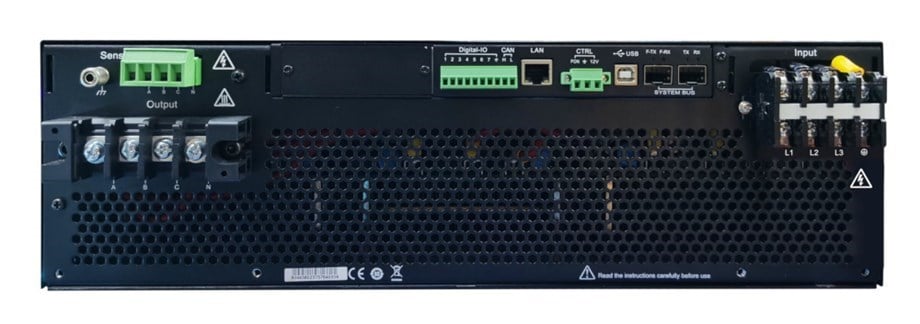

Dahili USB/CAN/LAN/Dijital IO arayüzü, isteğe bağlı GPIB, Analog ve RS232 arayüzleri
