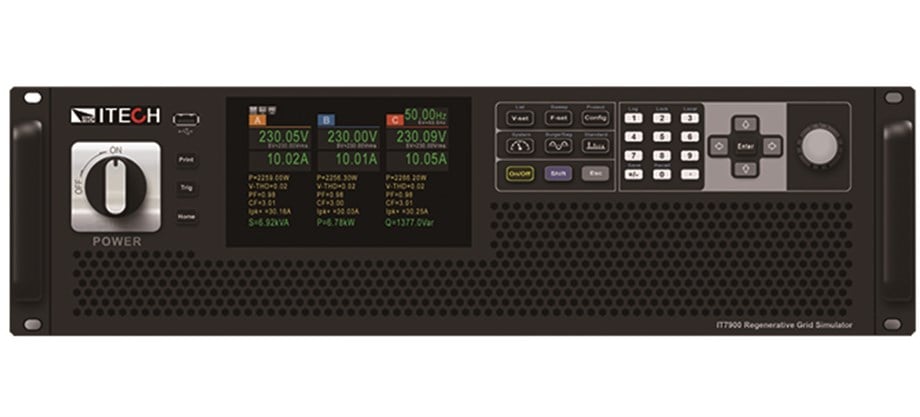

IT7900 serisi programlanabilir, dört kadranlı rejeneratif bir şebeke simülatörüdür. Aynı zamanda çeşitli şebekeye bağlı ekipman türlerini test etmek için kullanılabilen dört kadranlı bir güç amplifikatörüdür.

Yüksek güç yoğunluğu/minimum raf alanı, 15kVA'ya kadar 3U, 16Hz~150Hz
Rejeneratif şebeke simülatörü ve tam 4 Çeyrek AC ve DC güç kaynakları
PHiL (Power Hardware in the Loop) uygulamaları için Güç Amplifikatörü işlevi
Profesyonel anti-iskele test modu, anti-iskele tespiti için RLC (dirençli-endüktif-kapasitif), aktif ve reaktif güç devresini ayarlayabilir ve simüle edebilir
CC/CV/CP modları
AC, DC, AC+DC veya DC+AC çıkış özelliği
Seçilebilir kapsamlı çalışma modları: tek fazlı, üç fazlı, ters fazlı ve çok kanallı
Programlanabilir Çıkış Empedansı, gerçek dünya şebeke empedansının simülasyonuna izin verir
LVRT (Low Voltage Ride Through) / faz atlama / frekans değişimi / harmonik enjeksiyon dahil uyumluluk testleri
Desteklenen düzenleyici testler arasında IEC61000-4-11/4-13/4-14/4-28 vb. bulunur
Geniş voltaj aralıkları: 350V L-N ve 500V L-N
Akım paylaşım teknolojisi ile master-slave paralel, 960kVA'ya kadar
Dahili tek / 3 fazlı AC güç ölçer ve kapsam işlevine sahip sezgisel dokunmatik ekran
Hızlı tepki süresi ve yüksek doğruluk %0,1 + %0,2 FS
Dalga Formları Kütüphanesi: sinüs, kare, üçgen, kırpılmış sinüs, merdiven ve kullanıcı tanımlı dalga formları
Harmonikler ve interharmonikler dalga formu sentezleyici
LIST programlama / SWEE / dalgalanma ve sarkma fonksiyonları ile güç hattı bozulma simülasyon testi
Harmonik ölçüm fonksiyonu, gerilim ve akımın 50. dereceden harmoniklerini ölçebilir
Çıkış 0-360° başlat/durdur faz açısı ayarlanabilir
Veri ve dalga formu içe ve dışa aktarımı için ön panel USB portu
Çeşitli tetikleyici giriş/çıkış sinyalleri sağlar. Genlik/frekans değiştiğinde, DUT'lerin mevcut dalga biçimini eşzamanlı olarak yakalamak için tetikleme sinyalleri üretilebilir
Cihaz ve DUT arasındaki bağlantıyı kesmek için röle kontrol fonksiyonu
Frekans kilidi ve faz kilidi işlevleri, 6 faz ve 12 faz güç çıkışı elde etmek için harici sinyal frekansını ve fazını izleme
Dahili USB/CAN/LAN/Dijital IO arayüzü, isteğe bağlı GPIB/Analog ve RS232
