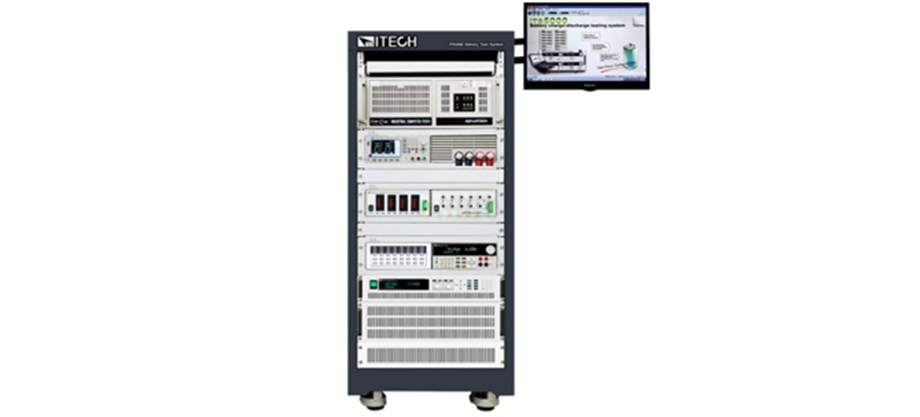

ITS5300 batarya şarj ve deşarj test sistemi, çeşitli enerji depolama teknolojilerinin (kurşun asit, nikel hidrojen, lityum iyon, süper kapasitörler, hidrojen yakıt hücreleri, vb) performans testi için tasarlanmıştır. Tek seferde yüz veya daha fazla pil paketini veya pil paketlerindeki 200 hücreyi test edebilir, test verimliliğini ve üretim hattı kapasitesini büyük ölçüde artırır. Sistem, ITECH güç kaynakları ve dahili direnç test cihazı, sıcaklık ölçümü ve diğer ürünlere sahip elektronik yükler kullanılarak yapılandırılmıştır.  Bunlar, yüksek derecede otomasyon ve istikrar sağlayan profesyonel akü test yazılımının kontrolü altındadır.

Dengeli şarj ve deşarj kapasitesi, batarya modülü / hücre testi için tasarlanmıştır.
Şarj modu: CC / CV / darbe şarjı
Deşarj modu: CC / CR / CP / darbeli deşarj
Gerilim aralığı: 0 - 1000V
Akım aralığı: 0 - 1200A
Güç aralığı: 0 - 600 kW
Hızlı tepki ve yüksek hızlı örnekleme hızı, örnekleme hızı ve 1 ms'ye kadar veri depolama süresi.
Yüksek güvenilirlik ve yüksek hassasiyet, geniş voltaj/akım aralığında yüksek ölçüm doğruluğunu garanti ederek test sisteminin kullanımını daha verimli hale getirir:
Gerilim: %0,05 +30 mV
Akım: %0,2 +120 mA
Standart modüler tasarım sadece gelecekteki donanım genişletme ve takip bakımını kolaylaştırmakla kalmaz, aynı zamanda uygulamalarını da genişletir.
Tek modül direnci, voltajı ve sıcaklığı üzerinde gerçek zamanlı çevrimiçi izleme.
Hücrelerin ve batarya paketlerinin AC iç direnç analizi
DC iç direnç analizi. Ölçülen sıcaklık seçilen termokupl tipine bağlıdır
Aşırı şarj, aşırı deşarj ve diğer beklenmedik arızalara karşı tam alarm ve koruma.
