Teknik Döküman

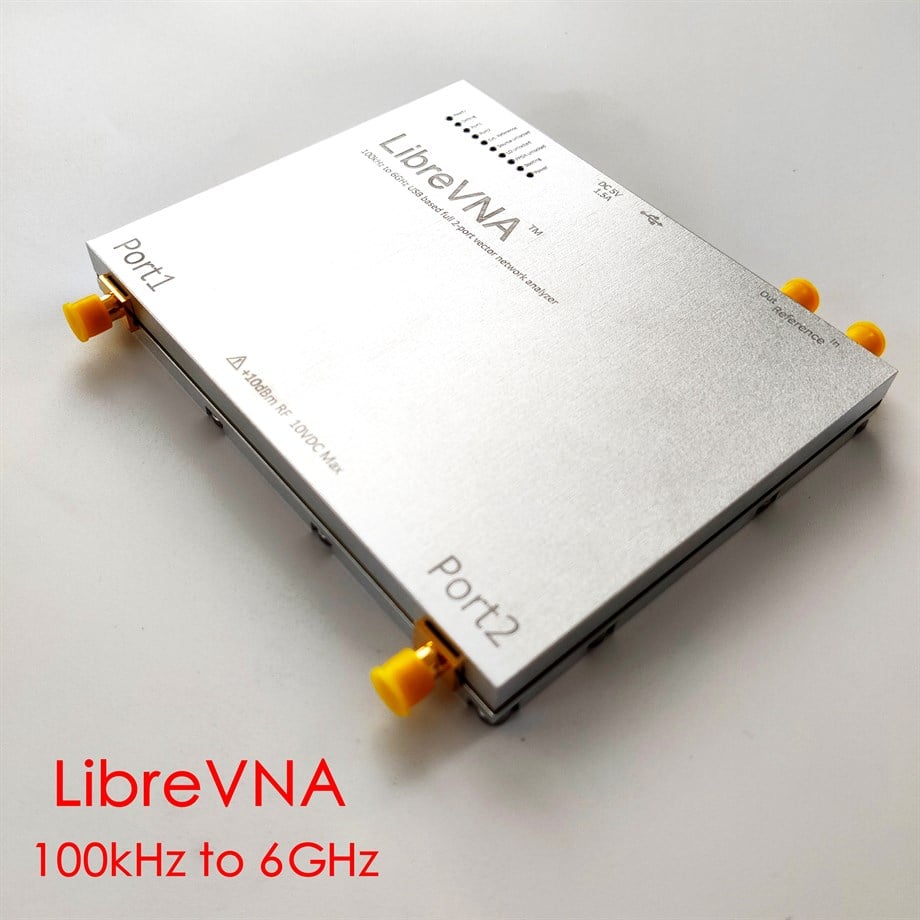

LibreVNA, 2 portlu açık kaynaklı bir USB tabanlı vektör ağ analizörüdür. VNA, bir miktar işlem gücüne sahip bir RF ön ucudur, ancak diğer her şey PC uygulamasında işlenir. PCB, tüm sinyal sinyali işleme için 3 ADC'ye ve bir FPGA'ya sahiptir. Bir saniyede 10000 nokta çift port ölçümü yapabilir ve 100 dB etkin dinamik aralığa sahiptir.
İki ölçüm portu sayesinde bu vektör ağ analizörü, yansıma ve iletim katsayılarının tamamını ölçmek için kullanılabilir (S11/S12/S21/S22).





Özellikler
Frekans aralığı	100 kHz - 6 GHz
Test Bağlantı Noktaları	2
Çıkış gücü	-40 dBm - 0 dBm
Frekans doğruluğu	< 2 ppm
Ölçüm noktaları	2 - 4501
Ölçüm bant genişliği	10 Hz - 50 kHz
Dinamik aralık	> 95 dB (<3 GHz)
	> 50 dB (<6 GHz)
Ölçüm parametreleri	S11, S21, S12, S22
Empedans	50 Ω
Sinyal üreteci özellikleri
Frekans aralığı	100 kHz - 6 GHz
Çıkış gücü	-40 dBm - 0 dBm
Spektrum analizörü özellikleri
Frekans aralığı	100 kHz - 6 GHz
Giriş gücü	<-5 dBm
Çözünürlük bant genişliği	13 Hz - 112 kHz
Faz gürültüsü	-103 dBc/Hz (1 GHz, 10 kHz ofset)
Güç kaynağı	DC 5V, 1.5A (USB veya 3,5 mm konektör)



Desteklenen İşletim Sistemi         Windows, Linux, MacOS
Boyutlar                                         122 x 98 x 16 mm
