Teknik Döküman

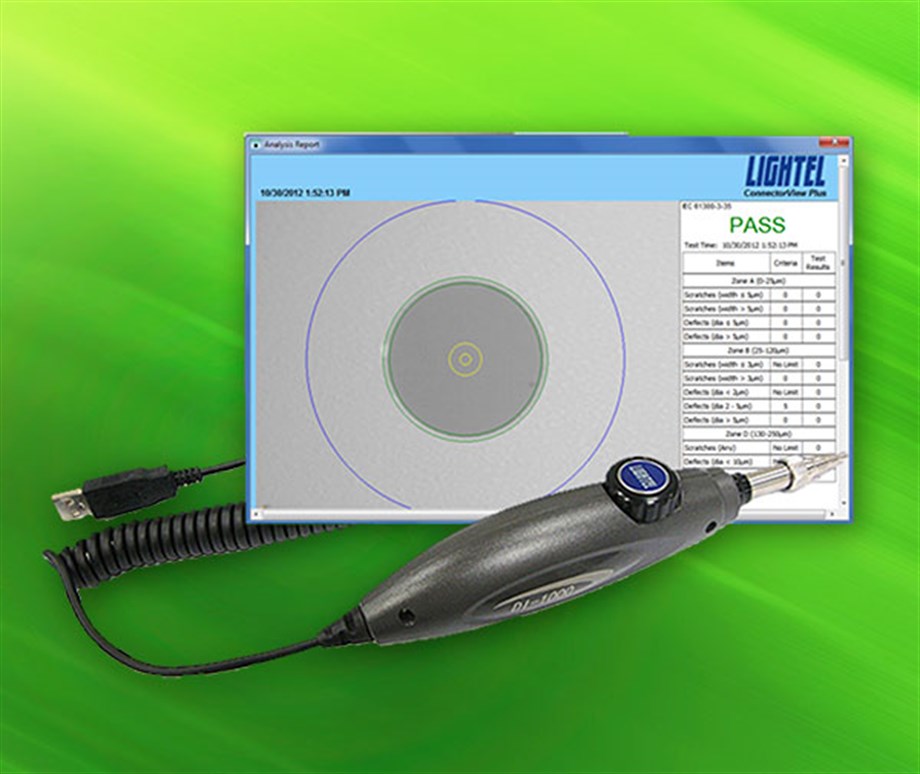

DI-1000L-PRO, fiberoptik konnektör uç yüzeylerinin hızlı objektif analizi için tamamen dijital geniş görüşlü DI-1000L mikroskobu ile ConnectorView™ Plus v2 Pass/Fail yazılımımızı birleştirir. Bilgisayarınıza doğrudan USB2.0 bağlantısı ile güçlendirilen DI-1000L-Pro, size Excel veya metin olarak otomatik olarak ortalanmış Analiz Raporları ve Özet Raporları sağlayabilir.
DI-1000, Seri 2 denetim uçlarını kullanır ve isteğe bağlı bir adaptörle tüm CI-1000 uçlarımızı da kullanabilir.
Özellikler
Hızlı, kolay odaklanma
Tek elle kullanım
Otomatik Merkezli Analiz Raporları
Canlı veya dondurulmuş görüntüleri analiz edin
Analiz Raporlarınıza notlar ekleyin
IEC 61300-3-35 analiz kriterlerini kullanın veya kendi kriterlerinizi belirleyin
Bağlantı kablolarını (erkek) ve adaptör içi konektörleri (dişi) inceleyin
PC'ye doğrudan USB2.0 bağlantısı
USB bağlantısı ile çalışır
Dahili dondurma/yakalama düğmesi
Dijital yakınlaştırma
Kapsamlı ipuçları serisi
| DI-1000L |
| Görüş Alanı |
~680µm x 510µm |
| Çözünürlük |
0,5 µm algılanabilir |
| Çalışma Sıcaklığı |
0°C ila 50°C |
| Depolama Sıcaklığı |
-20°C ila 70°C |
| Odaklanma |
Manuel ayar, 2mm maksimum hareket |
| Boyutlar |
35mm çap x 175mm uzunluk (uçsuz) |
| Işık kaynağı |
Blue LED |
| Güç Kaynağı |
Bilgisayarın USB portu |
| Paket İçeriği |
| Paket |
Açıklama |
| DI-1000L-PRO |
1 USB2.0 dijital denetim geniş görüş probu |
| 1 2,5 mm erkek PC tipi konektörler için evrensel uç |
| 1 1,25 mm erkek PC tipi konektörler için üniversal uç |
| 1 SC ve FC dişi PC tipi konnektörler için uç |
| 1 LC dişi PC tipi konnektörler için uç |
| 1 Küçük uç kutusu |
| 1 DI-1000 serisi için yumuşak taşıma çantası |
| 1 ConnectorView Plus v2 yazılım CD'si ve dongle |
| Anahtar Seçenekler |
| "Sıcak" fiber filtre |
Canlı fiber konektörleri inceleyin. En az 20dBm'ye kadar kullanılabilir (Daha yüksek güç üniteye zarar vermez, ancak yararlı görüntüler sağlamayabilir). |
| Uç adaptörü |
CI-1100 ile herhangi bir CI-1000 ucu kullanın |
Not: Lightel, DI-2000, DI-1000, DI-1000L-PRO, DI-1000MPO+, DI-1000-WIFI ve CI-1100 için 120'den fazla Seri 2 uç sunmaktadır.
