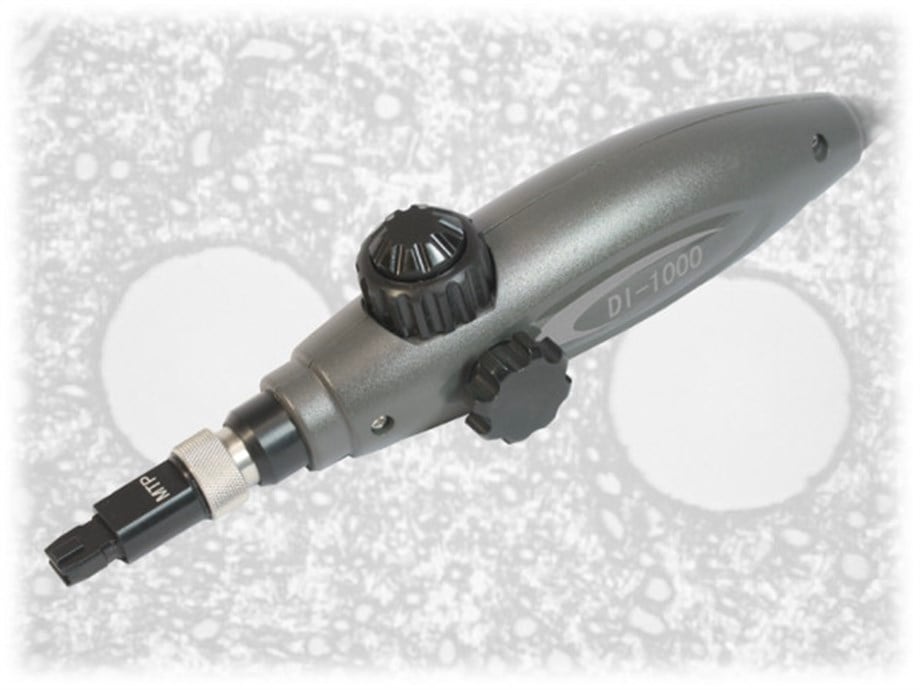

DI-1000MPO+, popüler DI-1000 ile aynı özelliklere sahiptir ve aynı tek fiber uçları ve aksesuarları kullanır, ancak ek X ve Y yönü tarama düğmeleri ekler. Bu, kullanıcının tek elle hem X hem de Y yönlerinde manuel olarak tarama yapmasına olanak tanıyarak benzeri görülmemiş bir kontrol sağlar ve MTP®/MPO konektörlerinin uç yüzeylerini incelemenin verimliliğini artırır. Ön uç ucunu değiştirerek PC veya APC MTP/MPO konnektörlerini bir ila dört sıra (12 ila 48 fiber) arasında inceleyebilirsiniz. Ön uçlar 16 fiber konnektörler için de mevcuttur.
Tarama düğmeleri ayrıca tek fiber konnektörleri incelerken daha fazla esneklik sağlar. Birlikte verilen tek fiber adaptörü, DI-1000MPO+ ile herhangi bir Lightel Series 2 ucunu kullanmanızı ve görüntü konumunu hızlı bir şekilde ayarlamanızı sağlar.
| Teknik Özellikler |
| Görüş Alanı |
~680µm x 510µm |
Optik çözünürlük
Algılanabilir çözünürlük/td> |
≤2.0µm
0.5µm |
| Odaklanma |
Manuel ayar, 2mm maksimum hareket (±1.0mm) |
| Yatay (X) ayarı |
4.2mm maksimum hareket |
| Dikey (Y) ayarı |
1,2 mm maksimum hareket |
| X Ayarı Dönme Açısı |
270⁰ (±135⁰) |
| Y Ayarı Dönüş Açısı |
180⁰ (±90⁰) |
| Kamera |
1/3" CMOS |
| Işık kaynağı |
Blue LED/td> |
| Güç Kaynağı |
PC USB2.0 port |
| Boyutlar |
175mm x ∅35mm (Kapaksız prob) |
| Ağırlık |
225g |
| Çalışma Sıcaklığı |
0°C ila 50°C |
| Depolama Sıcaklığı |
-20°C ila 70°C |
| Desteklenen İşletim Sistemleri (DI-1000 Yazılımı) |
Windows XP®, Vista®, Windows 7®, Windows 8®, Windows 10® 32-bit and 64-bit işlemciler |
| Ordering Information |
| Paket |
Parça Numarası |
Açıklama |
| DI-1000MP0+/PC |
DI-1000MPO+ |
(1) USB2.0 dijital denetçi tarama probu |
| PT2-MTP/PC-T |
(1) Dişi MTP/MPO PC konnektörleri için Seri 2 ön uç |
| ADAPTER/MTP |
(1) Erkek MTP/MPO konektörleri için standart MTP adaptörü |
| PT2-SF/ADAPT |
(1) Tekli fiber konektörler için Seri 2 adaptör |
| PT2-U2.5/PC/M |
(1) Erkek 2,5 mm PC konektörleri için Seri 2 evrensel uç |
| PT2-FS/PC/F |
(1) Dişi FC ve SC PC konnektörleri için Seri 2 uç |
| PT2-U1.25/PC/M |
(1) Erkek 1,25 mm PC konektörleri için Seri 2 evrensel uç |
| PT2-LC/PC/F-1 |
(1) Dişi LC PC konnektörleri için Seri 2 uç |
| DI1-CASE-S |
(1) Yumuşak taşıma çantası |
| CVF-CD |
(1) ConnectorView (standart) yazılım CD'si ve kılavuzu |
| DI-1000MP0+/APC |
DI-1000MPO+ |
(1) USB2.0 dijital denetçi tarama probu |
| PT2-MTP/APC-T |
(1) Dişi MTP/MPO APC konnektörleri için Seri 2 ön uç |
| ADAPTER/MTP |
(1) Erkek MTP/MPO konektörleri için standart MTP adaptörü |
| PT2-SF/ADAPT |
(1) Tekli fiber konektörler için Seri 2 adaptör |
| PT2-U2.5/APC/M |
(1) Erkek 2,5 mm APC konektörleri için Seri 2 evrensel uç |
| PT2-FS/APC/F |
(1) Dişi FC ve SC APC konnektörleri için Seri 2 uç |
| DI1-CASE-S |
(1) Yumuşak taşıma çantası |
| CVF-CD |
(1) ConnectorView (standart) yazılım CD'si ve kılavuzu |
Not: Lightel, DI-2000, DI-1000, DI-1000L-PRO, DI-1000MPO+, DI-1000-WIFI ve CI-1100 için 120'den fazla Seri 2 uç sunmaktadır.
