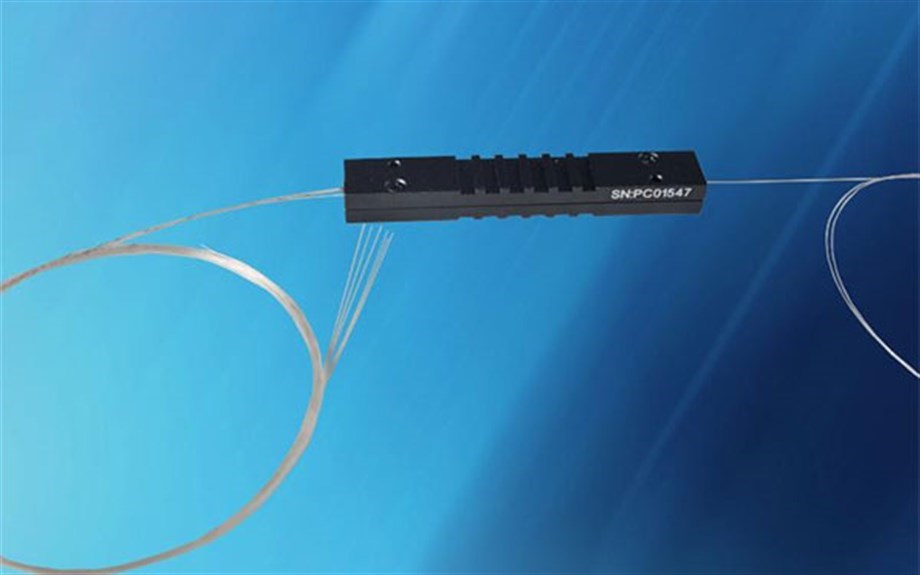

LIGHTEL (N+1)×1 High Power Pump and Signal Combiners (N+1)×1 Yüksek Güçlü Pompa ve Sinyal Birleştiriciler
Sepetteki Son Fiyat
Fiyat
:
$0.00 + KDV
KDV Dahil
:
$0.00
Sepet Fiyatı
:
Tahmini Teslim Süresi
:
:
Teklif İste
Teknik Döküman
(N+1)×1 Çok Modlu Pompa ve Sinyal Birleştiriciler, yüksek güçlü fiber lazerler ve fiber amplifikatörler için kullanılabilir. Bu cihazlar, birkaç pompa lazerini birleştirmek ve bu gücü bir tohum sinyali ile birleştirmek için kullanılabilir. Tescilli yöntemlerimiz kullanılarak üretilen ürün serisi (6+1)×1, (18+1)×1, (36+1)×1 ve diğer makul konfigürasyonları içerir.
Özellikler
Yüksek Kaplin Verimliliği
İstikrarlı ve Güvenilir
Özel Konfigürasyonlar Mevcuttur
| Parametre |
Özellikler |
| Bağlantı Noktası Yapılandırması |
(6+1)×1 |
(18+1)×1 |
(36+1)×1 |
| Pompa Dalga Boyu |
800 nm ~ 1000 nm |
| Sinyal Dalga Boyu |
1030 nm ~1080 nm or 1450 nm ~ 1600 nm |
| Sinyal Girişi Fiber (not 3) |
x/125 |
x/125 or x/250
or 20/400 |
x/125 |
x/125 |
| Pump Fiber |
105/125
0.15NA/0.22NA |
105/125
0.15NA/0.22NA or
200/220 0.22NA |
105/125
0.15NA/0.22NA |
| Çıkış Fiber (Not 3) |
y/125 |
y/250 |
20/400 |
y/250 |
20/400 |
y/400 |
| Pompa Verimliliği (Not 4) |
>90% |
>93% |
>95% |
>93% |
>95% |
>93% |
| Sinyal Ekleme Kaybı |
<0.7 dB |
<0.7 dB |
<0.7 dB |
<0.7 dB |
<0.7 dB |
| Toplam Güç İşleme |
300W |
600W |
1800W |
2500W |
2500W |
| Geri Dönüş Kaybı |
>45 dB |
| Pigtail |
Standart 1m veya özel |
| Çalışma Sıcaklığı |
0~75°C |
| Depolama Sıcaklığı |
-40~85°C |
Not 1: Değerler konektörler olmadan referans alınmıştır.
Not 2: Diğer paket boyutları ve optik performanslar istek üzerine temin edilebilir.
Not 3: x, y fiber çekirdek boyutunu belirtir.
Not 4: Fiber boyutu ve tipi bağımlıdır.
