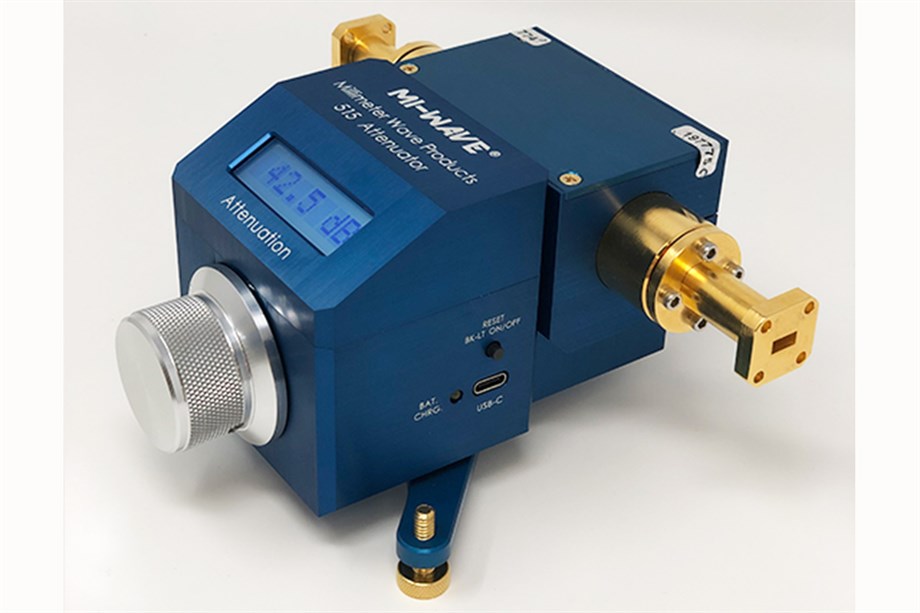

Yüksek Doğruluklu Doğrudan Okuma Hassas Elektronik Zayıflatıcı
Temel özellikler şunlardır:

-Daha iyi performans için doğruluk ve çözünürlük önemli ölçüde geliştirilmiştir.

-0-60 dB arasında zayıflama: 60 dB'ye kadar Zayıflama (yukarıda yalnızca referans için verilmiştir) ve 0,1 db veya ayarın <%1'i kadar Yüksek Doğruluk. Zayıflatma ayarlarını görüntülemek için ön panelde dijital bir okuma sağlanır.

-USB Hazır: Pili şarj edecek ve zayıflatıcıyı çalıştıracak standart bir USB C kablosuyla çalışır.

515 Serisi Doğrudan okuma Hassas zayıflatıcılar tüm RF ölçüm sistemlerinde kullanılır. İzolasyon, kuplaj, ekleme kaybı ve kazanç gibi özelliklerin hassas ölçümü için en sık RF ikame tipi kurulumlarda kullanılırlar

Not:

Daha düşük frekanslı versiyonlar 8,4 GHz ve üzeri için mevcuttur.

Doğruluk, test ekipmanının kalibrasyonuna bağlıdır.

Diğer Bant/Dalga Kılavuzu Boyutları mevcuttur

WR-137

WR-112

WR-90

WR-75

WR-62

WR-51

WR-3

Açıklama:

Mi-Wave'in 515 Serisi Doğrudan okuma elektronik Hassas Zayıflatıcıları, dairesel bir dalga kılavuzu bölümüne monte edilmiş dirençli bir kanadın döndürülmesiyle 0 ila 60 dB kalibre edilmiş zayıflama sağlar. Bu üniteler genellikle hassas döner kanatlı zayıflatıcılar olarak adlandırılır.

Özellikler

- 60dB'ye kadar Yüksek Doğruluk

- Düşük VSWR

- Doğrudan Okuma

- Düşük Ekleme Kaybı

- Geri tepme önleyici sürücü

- İhmal Edilebilir Faz Kayması

- USB C kablosu kullanılarak Şarj Edilebilir Dahili Pil

- Pil Ömrü 40 Saat

Uygulamalar

- Test ve Ölçüm

- Manuel Test Kurulumları

- Mobil ve Uydu İletişimi

- Radar Sistemleri
