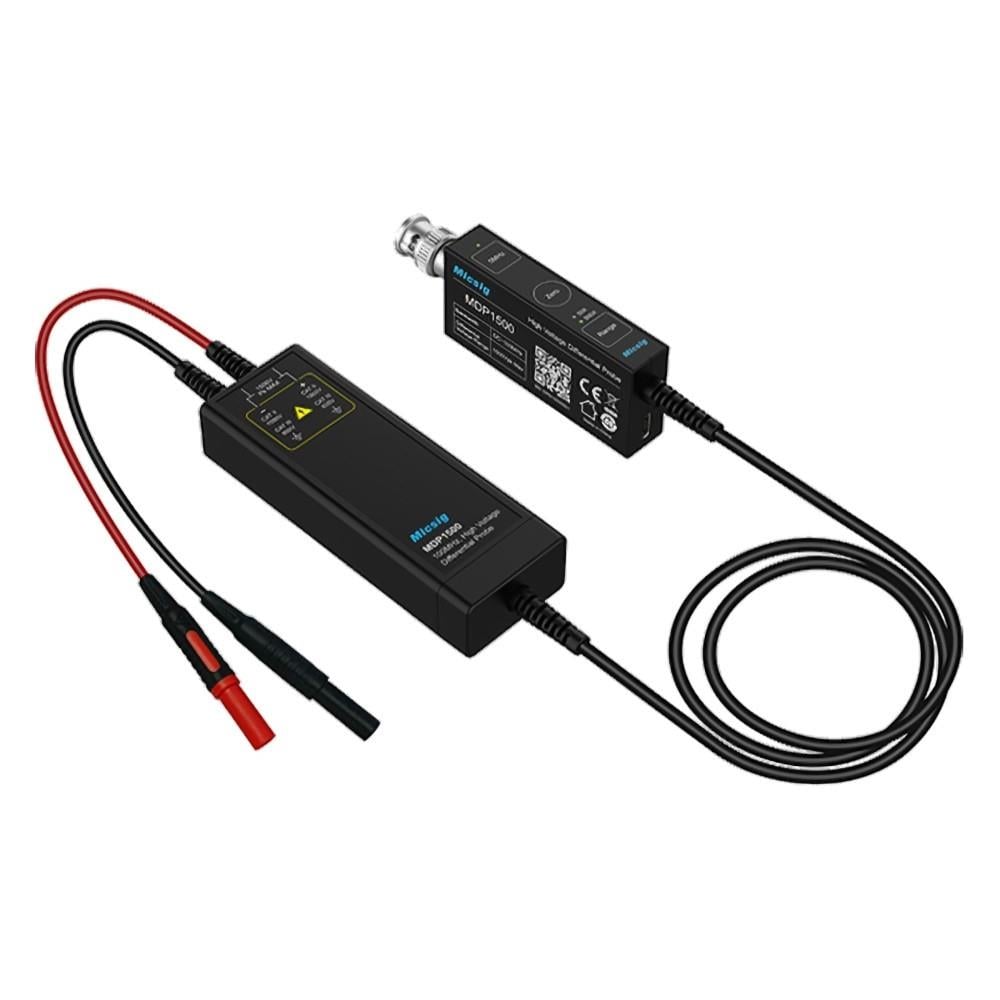

Micsig DP1501, osiloskopla birlikte kullanılacak uygun maliyetli bir yüksek voltajlı diferansiyel probudur. Ana amacı, yüksek frekanslarda da diferansiyel ve ortak mod voltajlarının yüzen sinyallerini ölçmektir. Yüksek giriş empedansı, düşük giriş kapasitansı ve en aza indirilmiş yük etkisi, diferansiyel sinyalin doğruluğunu büyük ölçüde artırır. Bu serideki tüm modeller, yarı bant genişliği aralığında < 0,5 dB'lik bir genlik dalgalanmasıyla mükemmel bant genişliği düzlüğüne sahiptir. Bu nedenle, yüksek frekans aralıklarında bile yüksek doğruluk sağlanabilir.

Ürün, özellikle güç kaynakları, motor sürücüleri tasarlarken ve elektronik balastlarla çalışırken kullanışlıdır. Prob, yüksek voltaj derecesi sayesinde osiloskopa zarar vermeden güvenle ölçüm yapmanızı sağlar.

Prob, çoğu modern osiloskop ve bilgisayarda yaygın bir arayüz olan USB-C ile çalıştırılır. Bu, probu oldukça taşınabilir bir araç haline getirir ve özel bir güç kaynağına olan ihtiyacı ortadan kaldırır. ≥100MHz bant genişliğine sahip bir osiloskopta kullanılması önerilir. Cihaz bip sesi çıkarır ve aşırı aralık algılandığında LED'i yanıp söner. Prob, test uçlarını kısa devre yaptırarak ve Sıfırlama düğmesine basarak hızla sıfırlanır.

Özellikler
Maks. giriş diferansiyel voltajı 150 V（50X)
1500 V（500X）
Gürültü ≤ 45 mVrms (50X)
≤ 200 mVrms (500X)
Gecikme süresi 11,99 ns (50X)
12,27 ns (500X)
Kazanç doğruluğu ± %2
Çıkış voltajı ≤ 3 V
Giriş empedansı 16 MΩ / 1,5 pF (diferansiyel)
8 MΩ / 3 pF (her girişten toprağa)
Çıkış empedansı 1 MΩ
CMRR DC: > -80 dB
100 kHz: > -60 dB
10 MHz: > -30 dB
100 MHz: > -26 dB
Güç kaynağı USB-C (5 V), 2 W
Kablo uzunluğu Giriş: 8 cm
Çıkış: 120 cm
Boyutlar Kontrol modülü: 91 x 33 x 15 mm
Sinyal kutusu: 100 x 36 x 20 mm
