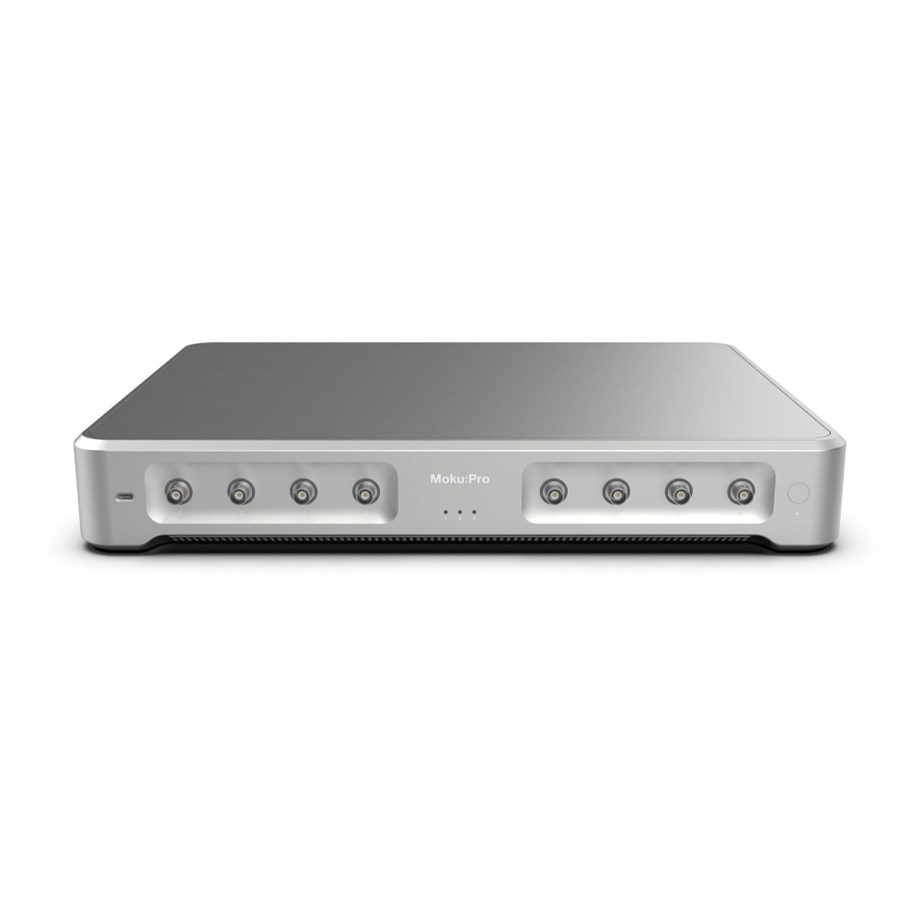

Liquid Instruments Moku:Pro Base Bundle (gümüş versiyon rengi) 5 enstrüman içerir, 6 tane daha ekleme seçeneği ve 1 yıl garanti.
Genel bakış
Moku:Pro Base Bundle, 5 güçlü cihazı tek bir tezgah üstü cihazda bir araya getiren esnek, yüksek performanslı, yazılım tanımlı bir donanım platformudur. Güçlü bir Xilinx Ultrascale+ FPGA, esnekliği ve performansı en üst düzeye çıkarmak için yüksek bant genişliğine sahip bir analog ön uç ve sağlam ağ ve depolama ile birleştirilmiştir. Moku:Pro'nun yazılım tanımlı enstrümanlar paketi, yüksek hızlı veri toplama, işleme ve görselleştirme, dalga formu oluşturma ve gerçek zamanlı kontrol uygulamalarını destekler.
Birlikte verilen aksesuarlar:
- Güç kablosu
Girişler: Dört DC ila 600 MHz, 5 GSa/s'ye kadar
Çıkışlar: Dört DC ila 500 MHz, 1,25 GSa/s
Empedans: 50 Ω / 1 MΩ
Giriş bağlantısı: AC / DC
Giriş voltajı gürültüsü: 100 Hz'de 30 nV/√Hz'den daha iyi
Zaman tabanı doğruluğu: 300 ppb'den daha iyi
Özellikler:
4 Kanallı 500MHz Dalga Formu Jeneratörü
- Sinyal simülasyonu
- Lazer taramalı mikroskopi
- Devre tasarımı ve karakterizasyonu
- Sistem senkronizasyonu
- Saat kaynağı
- DAC/op-amp karakterizasyonu
4 Kanallı Spektrum Analizörü
- Frekans alanı analizi
- Sistem yanıt karakterizasyonu
- Gürültü ölçümü
- RF sistem tasarımı
- Sahte sinyal tanımlama
4 Kanallı 500MHz Arbitrary Dalga Formu Jeneratörü
- Rastgele desen tarama
- Sistem yanıt simülasyonu
- Katmanlı üretim
- Kuantum optiği
- Kuantum hesaplama
600MHz Osiloskop
- Sinyal izleme ve analizi
- Devre tasarımı ve karakterizasyonu
- Jitter/saat analizi
- Fotodetektör hizalama
- Otomatik sistem testi
- Sistem testi ve hata ayıklama
4 Kanallı Ultra Düşük Gürültülü Veri Kaydedici
- Sıcaklık izleme
- Titreşim analizi
- Çevre izleme
- Sensör kaydı
300MHz Fazemetre (isteğe bağlı)
- Osilatör analizi
- Optik/ultrason aralığı
- Yerçekimsel dalga tespiti
- İnterferometri
- Faz kilitli döngü
Ultra Düşük Gürültülü Frekans Tepki Analizörü (isteğe bağlı)
- Empedans ölçümü
- Kapasitans/endüktans ölçümü
- Kararlılık analizi
- Güç kaynağı analizi
- EMI filtre karakterizasyonu
Çoklu Giriş ve Çıkış PID (Oransal İntegral Türev) Kontrolörü (opsiyonel)
- Geri bildirim ve kontrol sistemi tasarımı
- Lazer frekans stabilizasyonu
- Sıcaklık düzenlemesi
- Tarama kafaları/örnek aşaması konumlandırma
- Basınç, kuvvet, akış hızı ve diğer kontroller
600MHz Lock-In Amplifikatör (isteğe bağlı)
- Osilatör analizi
- Optik/ultrason aralığı
- Yerçekimsel dalga tespiti
- İnterferometri
- Faz kilitli döngü
Dijital Filtre Kutusu (isteğe bağlı)
- Darbe yanıtı simülasyonu
- DSP sistem tasarımı
- Gürültü filtreleme
- Sinyal amplifikasyonu
PDH tekniği için 600MHz Lazer kilit kutusu (isteğe bağlı)
- Pound-Drever-Hall tekniği
- Hassas spektroskopi
- Yerçekimsel dalga tespiti
- Özel faz kilitli döngü
- Diğer kapalı döngü kontrol sistemleri
Çoklu Enstrüman Modu (isteğe bağlı)
- Moku:Pro'nun Çoklu Cihaz Modu, aynı anda birden fazla, araştırma sınıfı cihazı çalıştırmanıza ve özelleştirilmiş bir test sistemi oluşturmak için bu cihazları birbirine bağlamanıza olanak tanır.
Moku Bulut Derleme (isteğe bağlı)
- Moku Cloud Compile, Moku FPGA üzerinde özel dijital sinyal işleme algoritmaları uygulamanızı sağlar.
